2: Installation der vom Kunden austauschbaren Komponenten
Abnehmen des Gehäusebügels
18
Lasche
Lasche
Lasche
Lasche

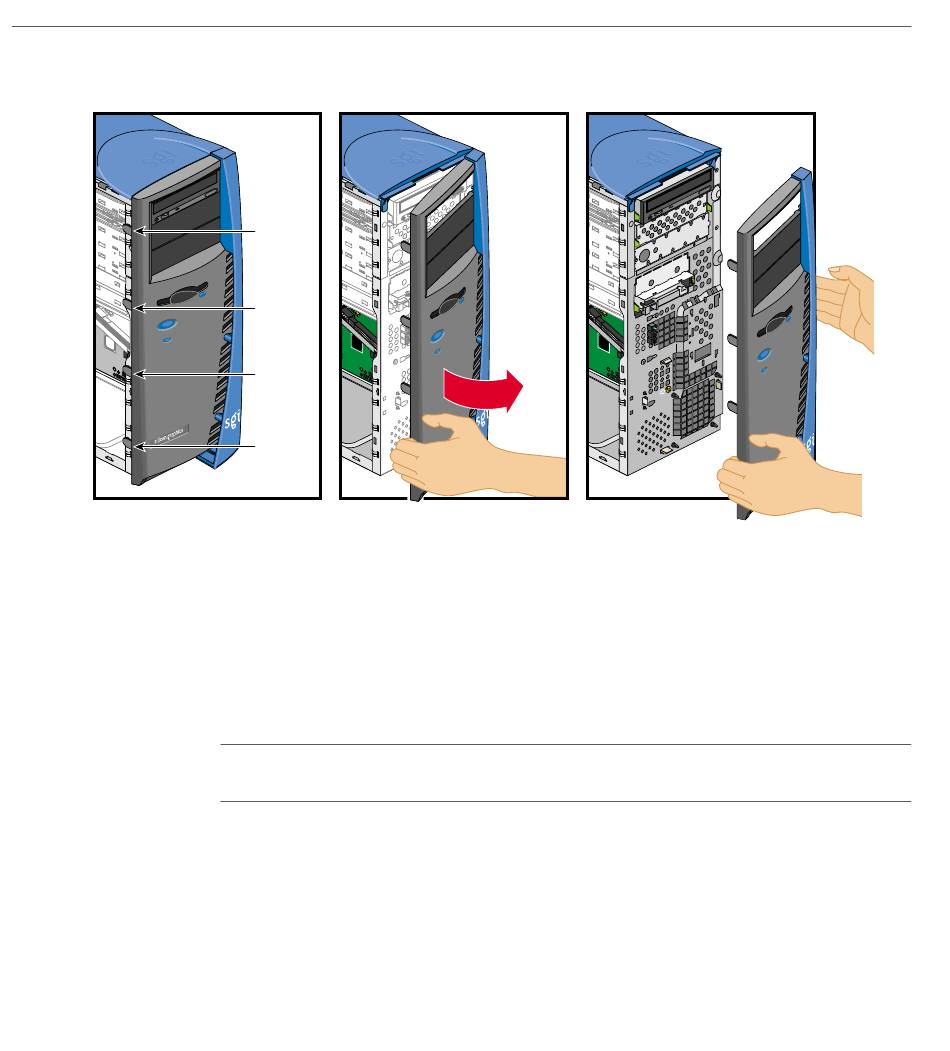

Abbildung 2-2
Abnehmen der Frontblende
Gehen Sie wie in den folgenden Schritten beschrieben vor, um den Gehäusebügel vom
Gehäuse abzunehmen. Durch die Abnahme des Bügels können Sie besser auf die
Komponenten im Gehäuseinneren zugreifen.
Hinweis: Die Silicon Graphics 550 Visual Workstation darf keinesfalls ohne
Gehäusebügel betrieben werden.
1.
Nehmen Sie die Seitenabdeckung wie unter „Vor der Installation" auf Seite 16
dargestellt ab.
2. Lösen Sie die Schraube vom rechten Ende des Gehäusebügels. Abbildung 2-3 zeigt
die Lage der Schraube.
007-4279-001DEU
