007-4263-001DEU
Im Folgenden wird beschrieben, wie Sie 5,25-Zoll-Laufwerke installieren:
1.
Alle Laufwerke werden mit Hilfe von Schnapplaufwerkschienen montiert. Die
Silicon Graphics 230 Visual Workstation wird mit zwei Sätzen
5,25-Zoll-Ersatzschienen geliefert. Die Ersatzschienen befinden sich innen im
Gehäuse neben den 5,25-Zoll-Laufwerkschächten.
2. Die Laufwerkschienen für 5,25-Zoll-Laufwerke sind austauschbar - es gibt keine
Markierung „R" oder „L", die anzeigt, auf welcher Seite die Schiene montiert
werden muss. Jede nicht markierte Schiene kann an beiden Seiten eines Laufwerks
montiert werden.
3. Wenn Sie eine Laufwerkschiene an einem Laufwerk anbringen wollen, führen Sie ein
Ende des Drahtclips der Schiene in die Gewindelöcher am Laufwerk ein. Drücken Sie
vorsichtig auf die Mitte der Laufwerkschiene, bis das andere Ende des Drahtclips im
entsprechenden Gewindeloch einrastet. Abbildung 2-3 veranschaulicht das Vorgehen.
1
3

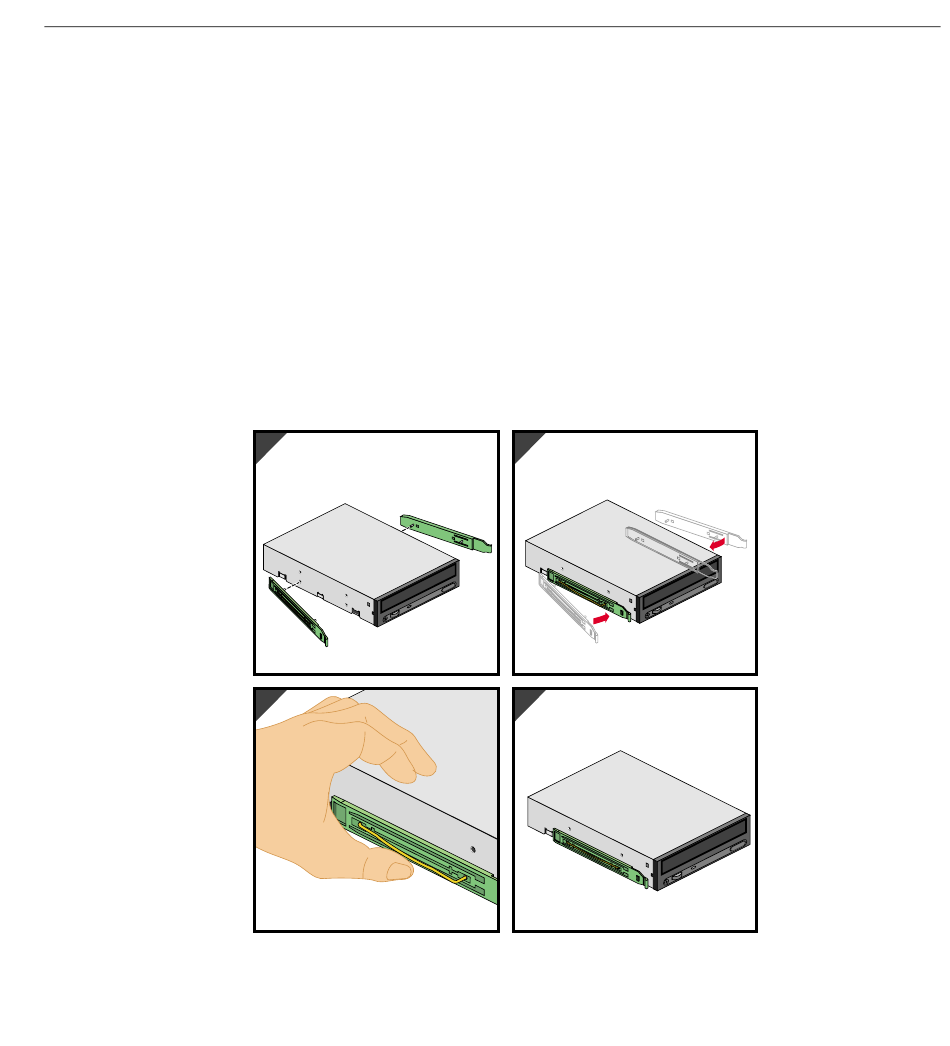

Abbildung 2-3
Montieren von Laufwerkschienen an 5,25-Zoll-Laufwerken
Ausbauen und Installieren von Laufwerken
2
4
19
