2: Installation der vom Kunden austauschbaren Komponenten
Ausbauen und Installieren eines 3,5-Zoll-Laufwerks im von vorne
zugänglichen Laufwerkeinbaurahmen
22
Im Folgenden wird beschrieben, wie Sie ein 3,5-Zoll-Laufwerk aus dem von vorne
zugänglichen Laufwerkeinbaurahmen ausbauen:
1.
Nehmen Sie die Seitenabdeckung und die Frontblende wie unter „Vor der
Installation" auf Seite 16 beschrieben ab.
2. Lösen Sie alle Kabel von der Rückseite des Laufwerks, das Sie ausbauen wollen.
3. Wenn Sie ein 3,5-Zoll-Laufwerk aus einem Laufwerkschacht ausbauen wollen,
drücken Sie auf die Kunststofflöselaschen der Laufwerkschienen an den beiden
Seiten des Laufwerks und ziehen das Laufwerk aus dem Gehäuse heraus.
Abbildung 2-6 veranschaulicht das Vorgehen.

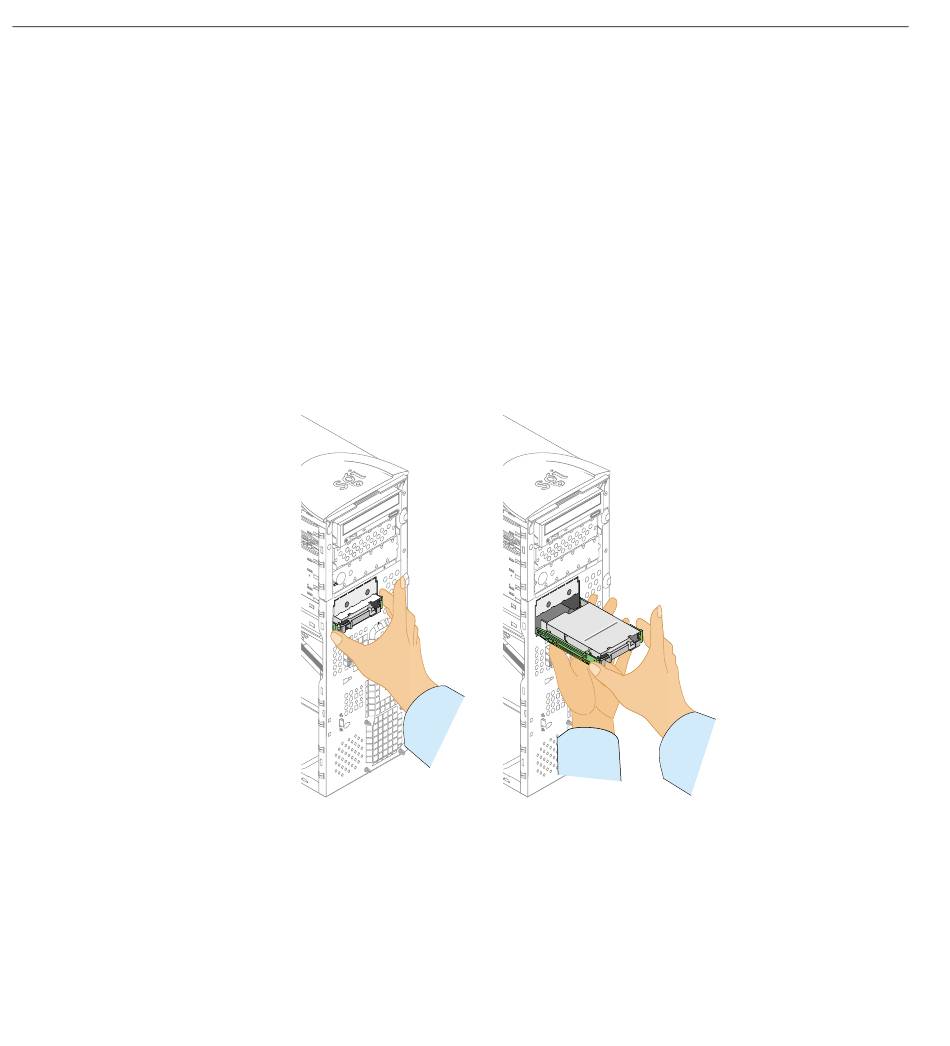

Abbildung 2-6
Ausbauen eines Laufwerks aus dem Laufwerkschacht
4. Wenn Sie eine Laufwerkschiene vom Laufwerk abnehmen wollen, ziehen Sie die
Schiene vom Laufwerk fort, indem Sie ein Ende der Schiene anheben.
007-4263-001DEU
