Audioanschlüsse
Mikrofoneingang
007-4263-001DEU
Die Silicon Graphics 230 Visual Workstation ist mit einem 3,5-mm-Mikrofonanschluss
(Ministereobuchse), einem analogen Line-Audioeingang und einem analogen
Line-Audioausgang ausgestattet.
In Tabelle A-8 ist die Stiftbelegung des Mikrofoneingangs, des Line-Eingangs und des
Line-Ausgangs aufgeführt.
Tabelle A-8
Stiftbelegung von Mikrofoneingang, Line-Eingang, Line-Ausgang
Anschluss
a-Ader
Mikrofon-
L
eingang
Line-
L
Eingang
Line-
L
Ausgang
Abbildung A-8 zeigt den Mikrofoneingang.
Masse (-)
R
Signal (+)
L

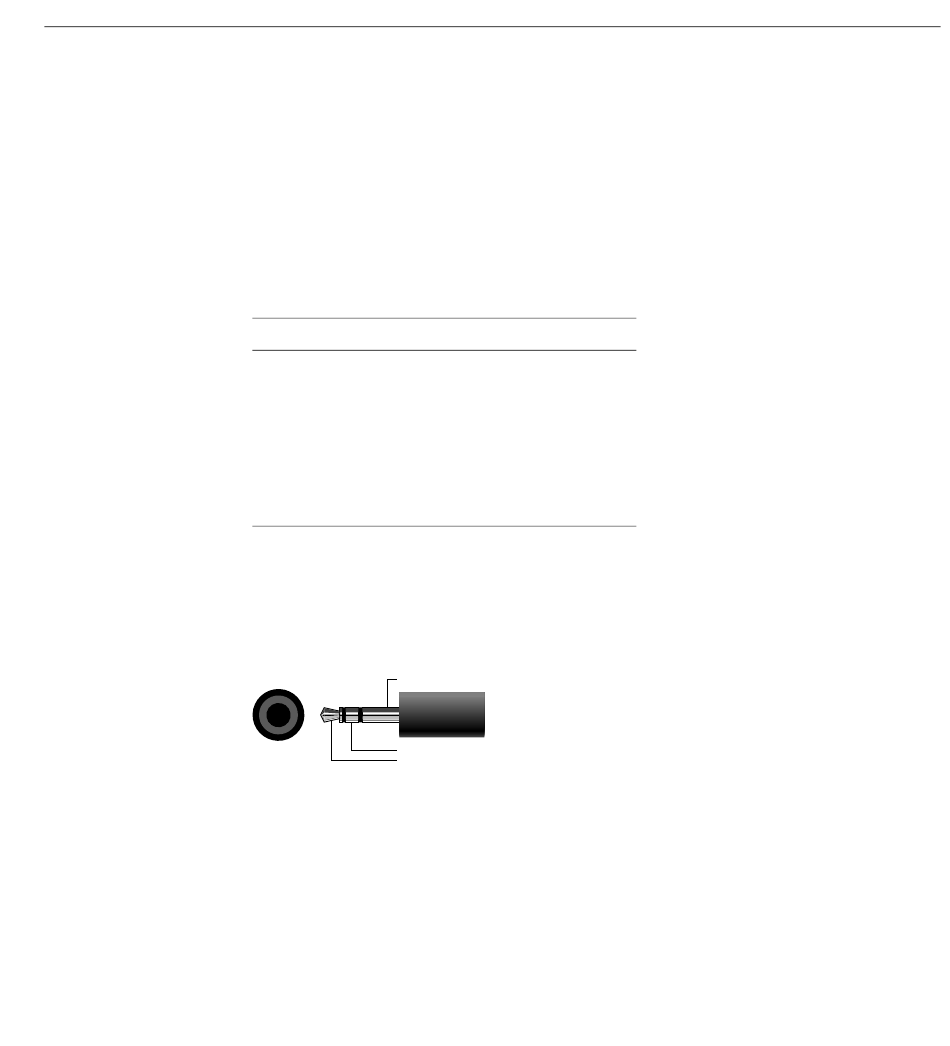

Abbildung A-8 Stiftbelegung des Mikrofoneingangs
b-Ader
c-Ader
R
Masse
R
Masse
R
Masse
