USB-Anschlüsse
007-4263-001DEU
Die Silicon Graphics 230 Visual Workstation ist mit zwei 4-poligen USB-Anschlüssen
ausgestattet. Tabelle A-6 zeigt eine USB-Schnittstelle.
1
2
3
4

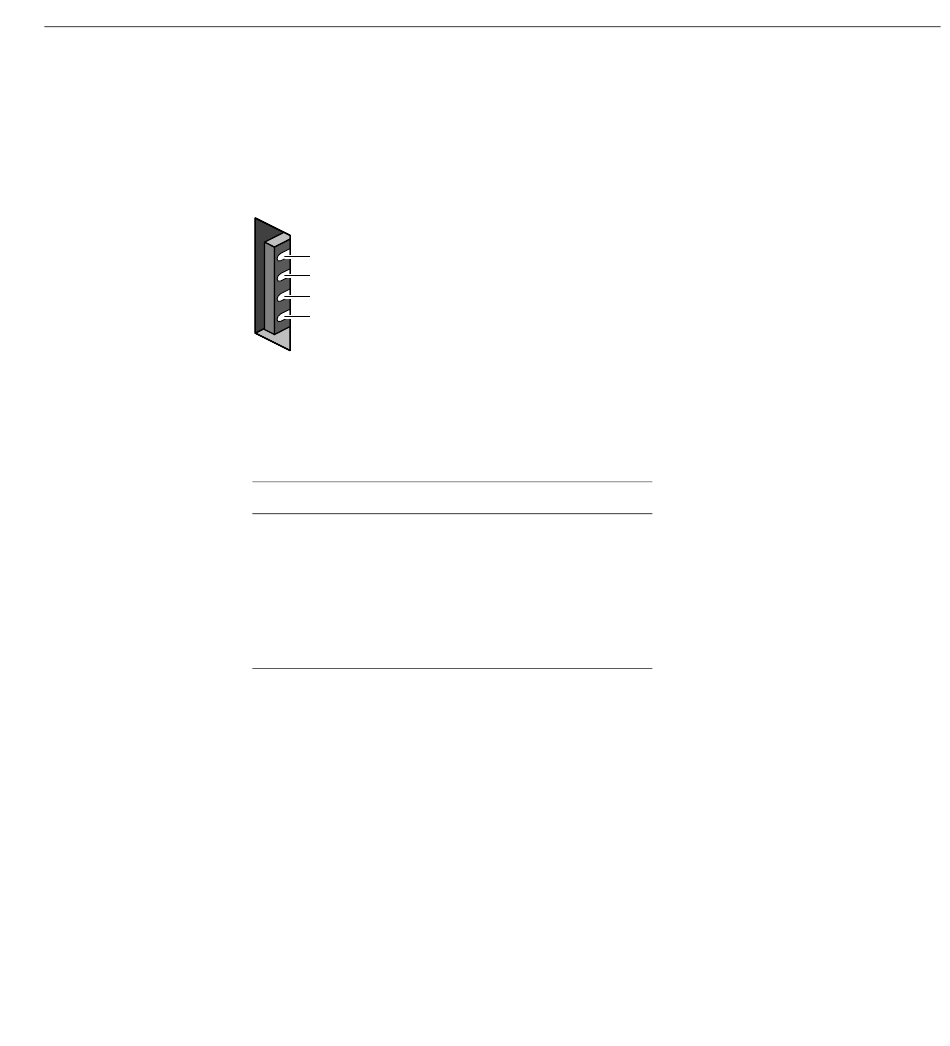

Abbildung A-6 Stiftbelegung der USB-Anschlüsse
In Tabelle A-6 ist die Stiftbelegung der USB-Anschlüsse aufgeführt.
Tabelle A-6 Stiftbelegung der USB-Anschlüsse
Stift Belegung Farbe
1 VCC Rot
2 -Daten Weiß
3 +Daten Grün
4 Masse Schwarz
Kommentar
Kabelstrom-
versorgung
Kabelmasse
USB-Anschlüsse
