A: Stiftbelegung der Anschlüsse

Parallele Schnittstelle

118
Die Silicon Graphics 230 Visual Workstation ist mit einer standardmäßigen parallelen
DB25-1284-EPC-Schnittstelle ausgestattet (siehe Abbildung A-5).
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13

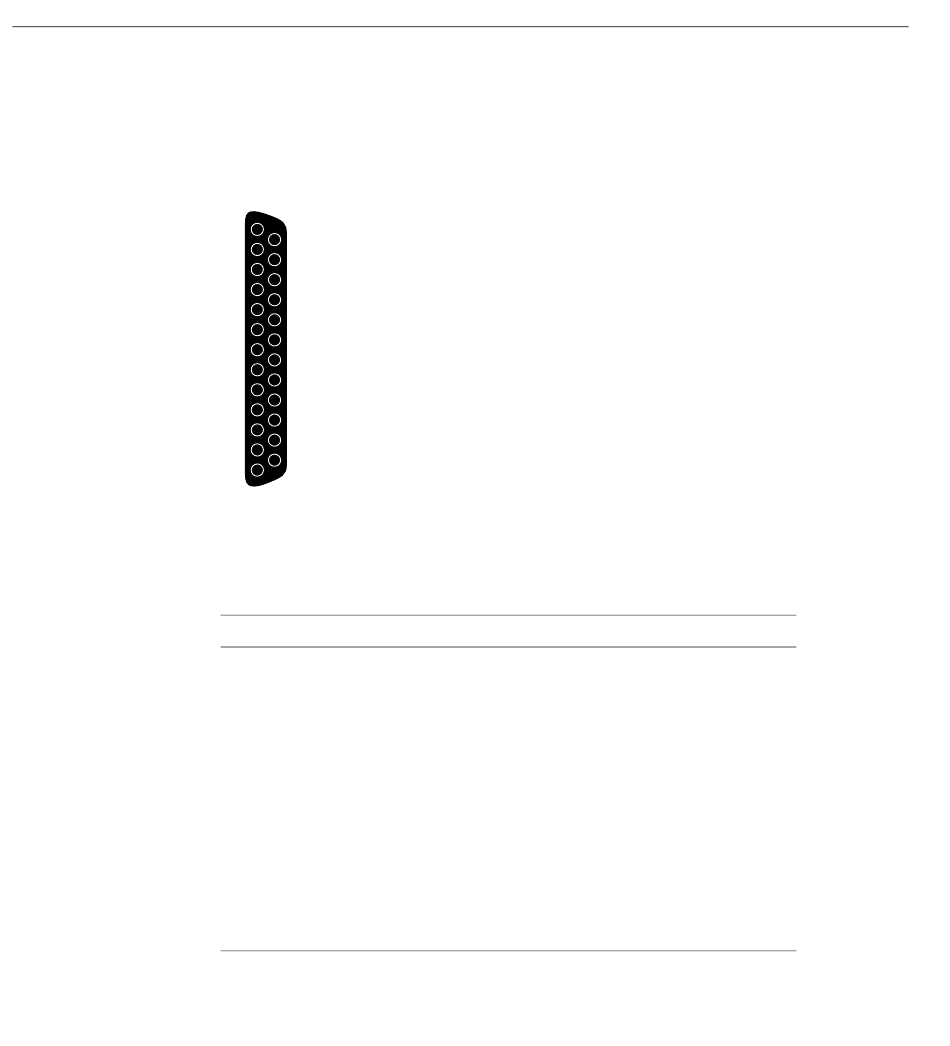

Abbildung A-5 Stiftbelegung der parallelen Schnittstelle
In Tabelle A-5 ist die Stiftbelegung der parallelen Schnittstelle aufgeführt.
Tabelle A-5 Stiftbelegung der parallelen Schnittstelle
Stift Belegung
1 Taktimpuls
2 Daten 0
3 Daten 1
4 Daten 2
5 Daten 3
6 Daten 4
7 Daten 5
8 Daten 6
9 Daten 7
Stift Belegung
10 Bestätigung
11 Belegt
12 Fehler
13 Auswahl
14 AutoFd
15 Störung
16 Initialisierung
17 Eingangsauswahl
18 Masse
Stift Belegung
19 Masse
20 Masse
21 Masse
22 Masse
23 Masse
24 Masse
25 Masse
007-4263-001DEU
