A: Stiftbelegung der Anschlüsse
Ethernet-Anschluss
120
Die Silicon Graphics 230 Visual Workstation ist mit einem RJ45-Anschluss für 10-Base-T-
oder 100-Base-TX-TP-Ethernet (Twisted-Pair) ausgestattet. Je nach angeschlossenem
Netzwerk wird der Anschluss beim Booten automatisch auf eine Geschwindigkeit von
10 Mbps oder 100 Mbps sowie auf Halb- oder Vollduplexbetrieb eingestellt.
Abbildung A-7 zeigt den Ethernet-Anschluss.
Übertragungs-LED
(grün)
Paketerkennungs-LED
(gelb)

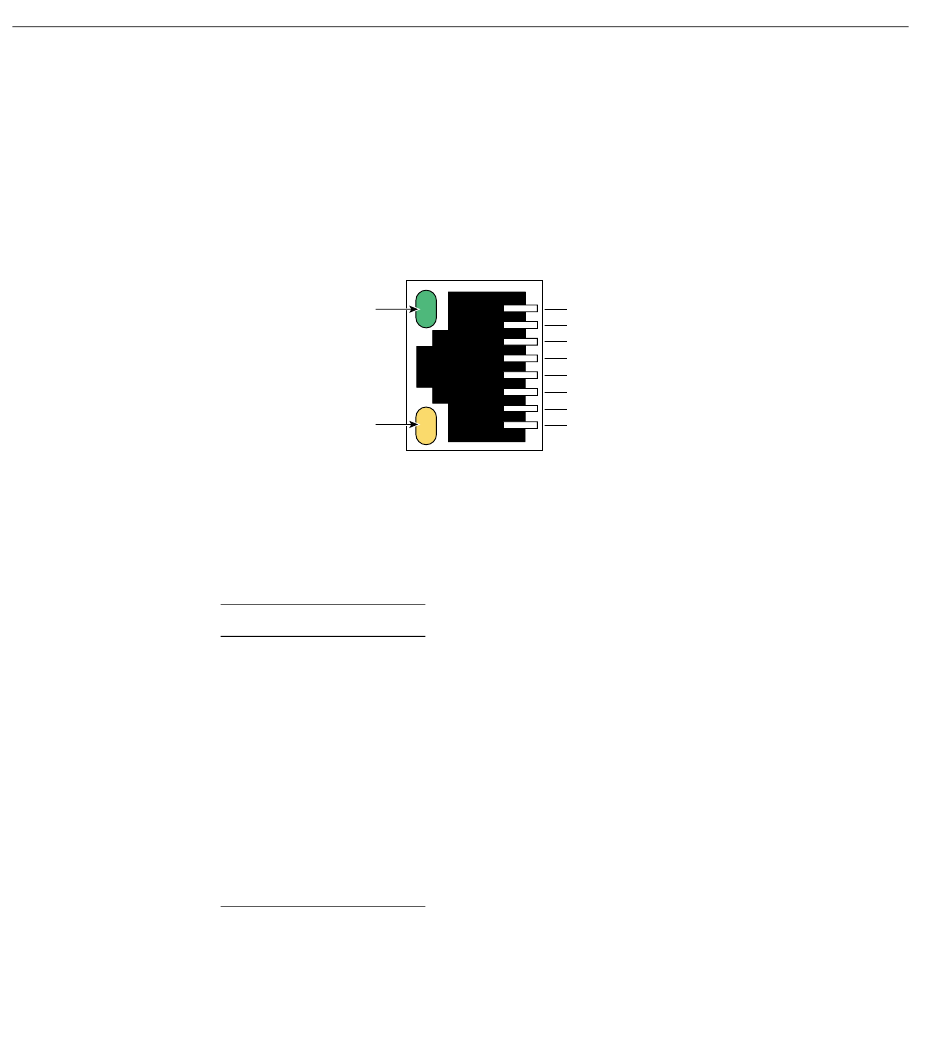

Abbildung A-7 Stiftbelegung des Ethernet-Anschlusses
In Tabelle A-7 ist die Stiftbelegung des Ethernet-Anschlusses aufgeführt.
Tabelle A-7
Stiftbelegung des Ethernet-Anschlusses
Stift
Belegung
1
Übertragung+
2
Übertragung–
3
Empfangen+
4
(Reserviert)
5
(Reserviert)
6
Empfangen–
7
(Reserviert)
8
(Reserviert)
1
2
3
4
5
6
7
8
