A: Stiftbelegung der Anschlüsse
Grafikausgänge
DB15-HD-Anschluss
116
Die Silicon Graphics 230 Visual Workstation ist mit einem DB15-HD-Grafikanschluss,
einem S-Videoanschluss und einem DVI-D-Anschluss ausgestattet.

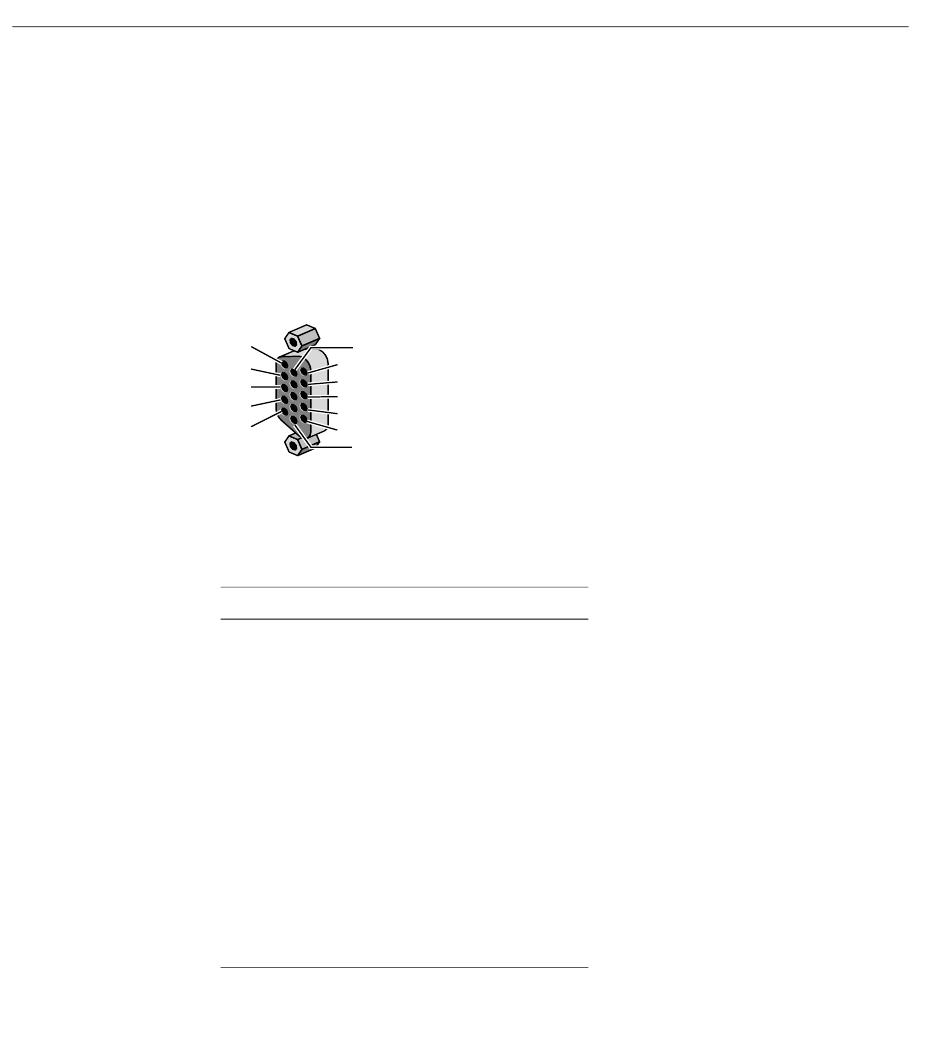

Abbildung A-3 zeigt den DB15-HD-Anschluss.
11
6
1
12
2
13
3
14
4
15
5
10
Abbildung A-3 Stiftbelegung des DB15-HD-Anschlusses
In Tabelle A-3 ist die Stiftbelegung des DB15-HD-Anschlusses aufgeführt.
Tabelle A-3
Stiftbelegung des DB15-HD-Anschlusses
Stift
Belegung
Stift
1
Rot
9
2
Grün
10
3
Blau
11
4
Masse
12
5
Masse
13
6
Rücklaufsignal
14
Rot
7
Rücklaufsignal
15
Grün
8
Rücklaufsignal
Blau
Belegung
Keine Verbindung
Masse
Masse
IIC-Daten
Horizontales
Sync-Signal
Vertikales
Sync-Signal
IIC-Takt
