Serielle Schnittstellen

007-4263-001DEU
Die seriellen Schnittstellen der Silicon Graphics 230 Visual Workstation weisen eine
PC-kompatible Standardstiftbelegung auf. Diese Schnittstellen unterstützen eine
Datenrate von 300 Bit pro Sekunde (bps) bis 115,2 Kbps. Abbildung A-4 zeigt eine serielle
Schnittstelle.
1
6
2
7
3
8
4
9
5

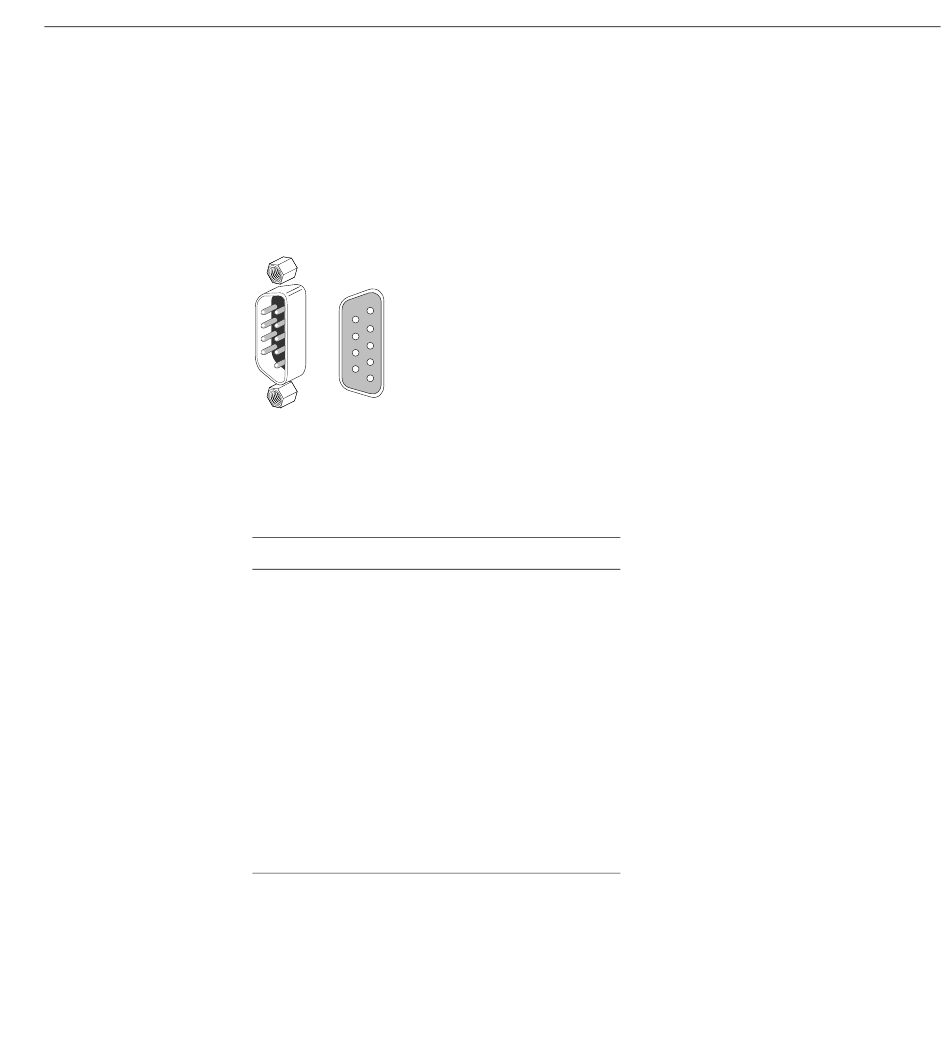

Abbildung A-4 Stiftbelegung der seriellen Schnittstellen
In Tabelle A-4 ist die Stiftbelegung der seriellen Schnittstellen aufgeführt.
Tabelle A-4 Stiftbelegung der seriellen Schnittstellen
Stift Belegung Beschreibung
1 DCD Empfangssignalpegel
2 RD Empfangsdaten
3 TD Sendedaten
4 DTR Endgerät betriebsbereit
5 SG Signalmasse
6 DSR Betriebsbereitschaft
7 RTS Sendeteil einschalten
8 CTS Sendebereitschaft
9 RI Ankommender Ruf
