007-4263-001DEU
4. Wenn keine Austauschkarte in dem leeren Steckplatz installiert werden soll, müssen
Sie über der Öffnung eine Abdeckplatte anbringen. Im Folgenden wird erläutert,
wie Sie eine Abdeckplatte über der Öffnung eines Erweiterungssteckplatzes
installieren:
•
Setzen Sie die Abdeckplatte über die Steckplatzöffnung.
•
Ziehen Sie die Halteschraube wie in Abbildung 2-19 gezeigt an.
Im Folgenden wird beschrieben, wie Sie Erweiterungskarten installieren:
1.
Nehmen Sie gegebenenfalls wie unter „Vor der Installation" auf Seite 16
beschrieben die Seitenabdeckung ab.
2. Wenn über der ausgewählten Steckplatzöffnung eine Abdeckplatte angebracht ist,
entfernen Sie diese folgendermaßen:
•
Lösen Sie die in Abbildung 2-19 gezeigte Halteschraube.
•
Nehmen Sie die Abdeckplatte aus dem Gehäuse.
Halteschrauben der
Abdeckplatten

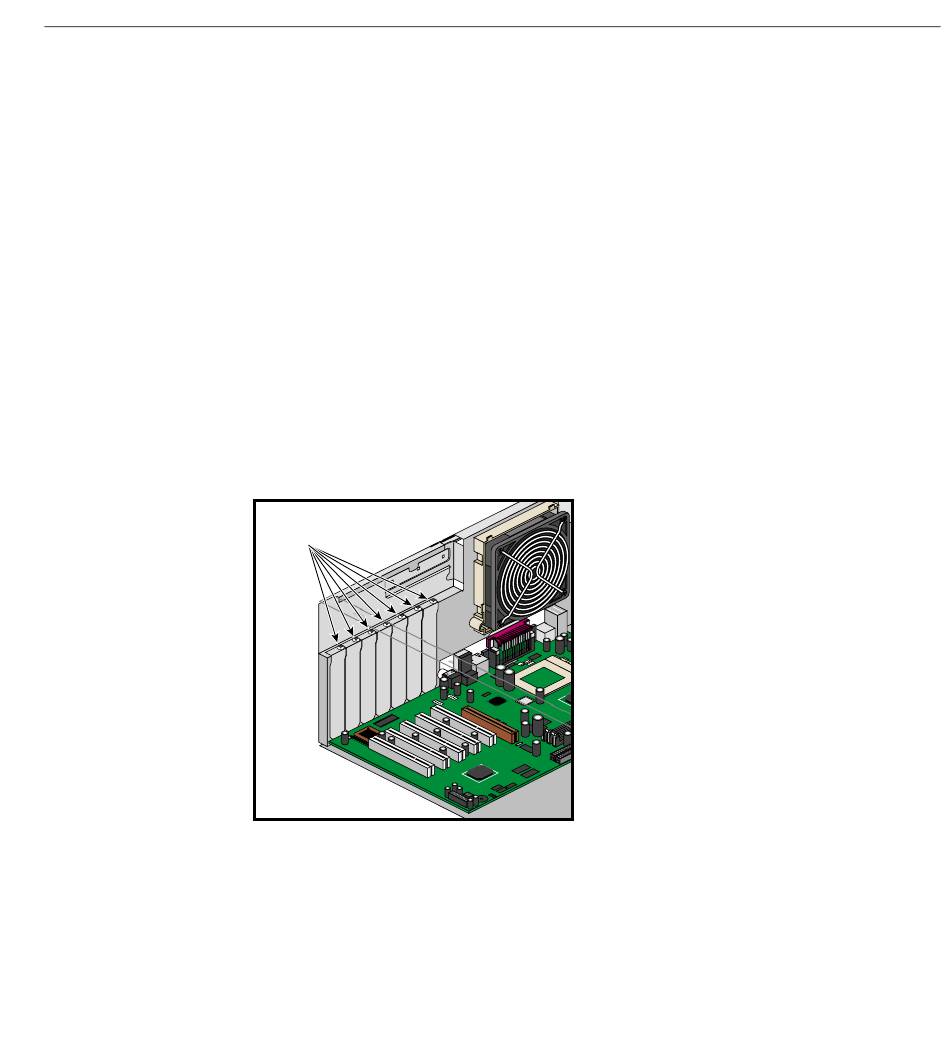

Abbildung 2-19 Lage der Halteschraube für die Erweiterungssteckplatz-Abdeckplatte
Austauschen von Erweiterungskarten
41
