2: Installation der vom Kunden austauschbaren Komponenten
30

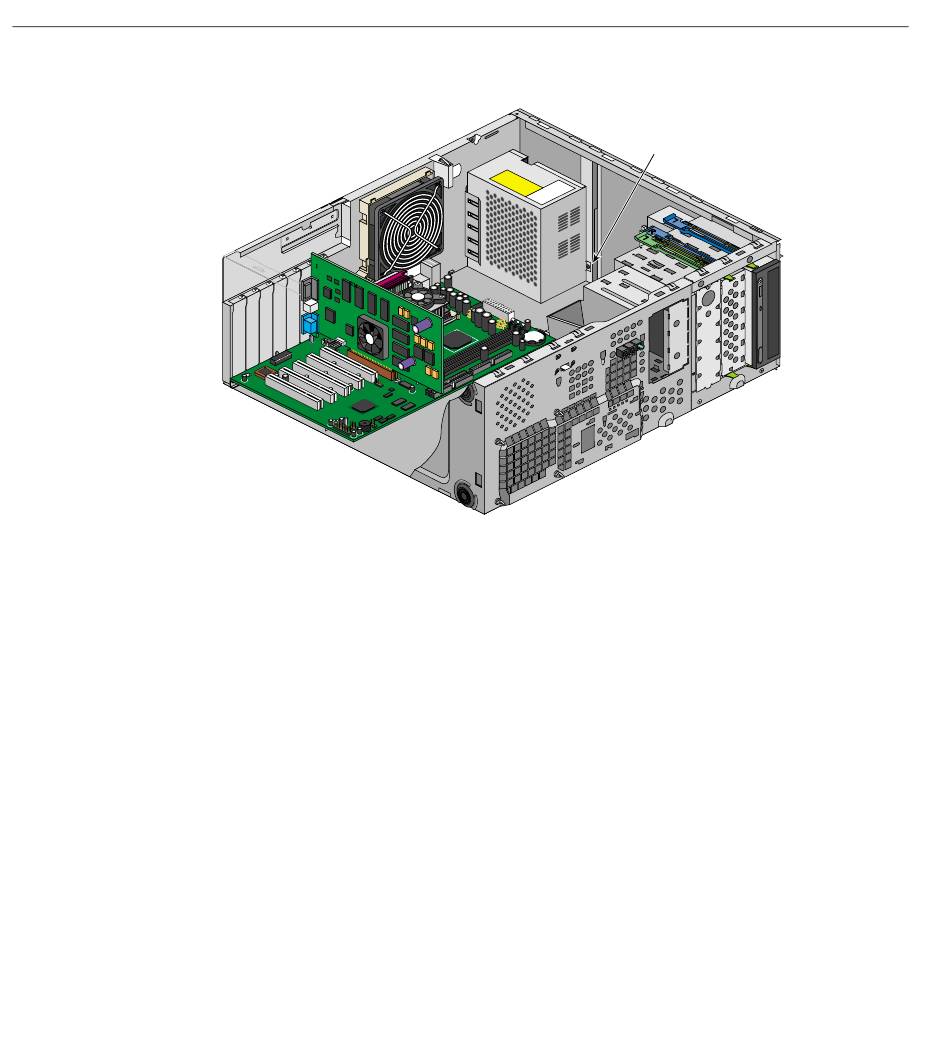

Abbildung 2-10 Lösen der inneren Netzteilbefestigungsschraube
7. Ziehen Sie das Netzteil aus dem System heraus. Achten Sie dabei darauf, dass das
Netzteil mit keiner anderen Systemkomponente in Kontakt kommt.
8. Zur Installation eines Austauschnetzteils lassen Sie das System auf der rechten Seite
liegen.
9. Setzen Sie das Netzteil vorsichtig in das Netzteilgehäuse ein, und schieben Sie es in
die richtige Position.
10. Bringen Sie die in Abbildung 2-10 gezeigte innere Schraube wieder an.
11. Bringen Sie die beiden in Abbildung 1-2 auf Seite 3 gezeigten hinteren Schrauben
wieder an.
12. Schließen Sie die Stromkabel an die Systemplatine, das/die Festplattenlaufwerk(e),
das CD-ROM-Laufwerk und das Diskettenlaufwerk an. Die Lage der
Stromkabelanschlüsse geht aus Abbildung 2-11 hervor.
Innere
Netzteilbefestigungsschraube
007-4263-001DEU
