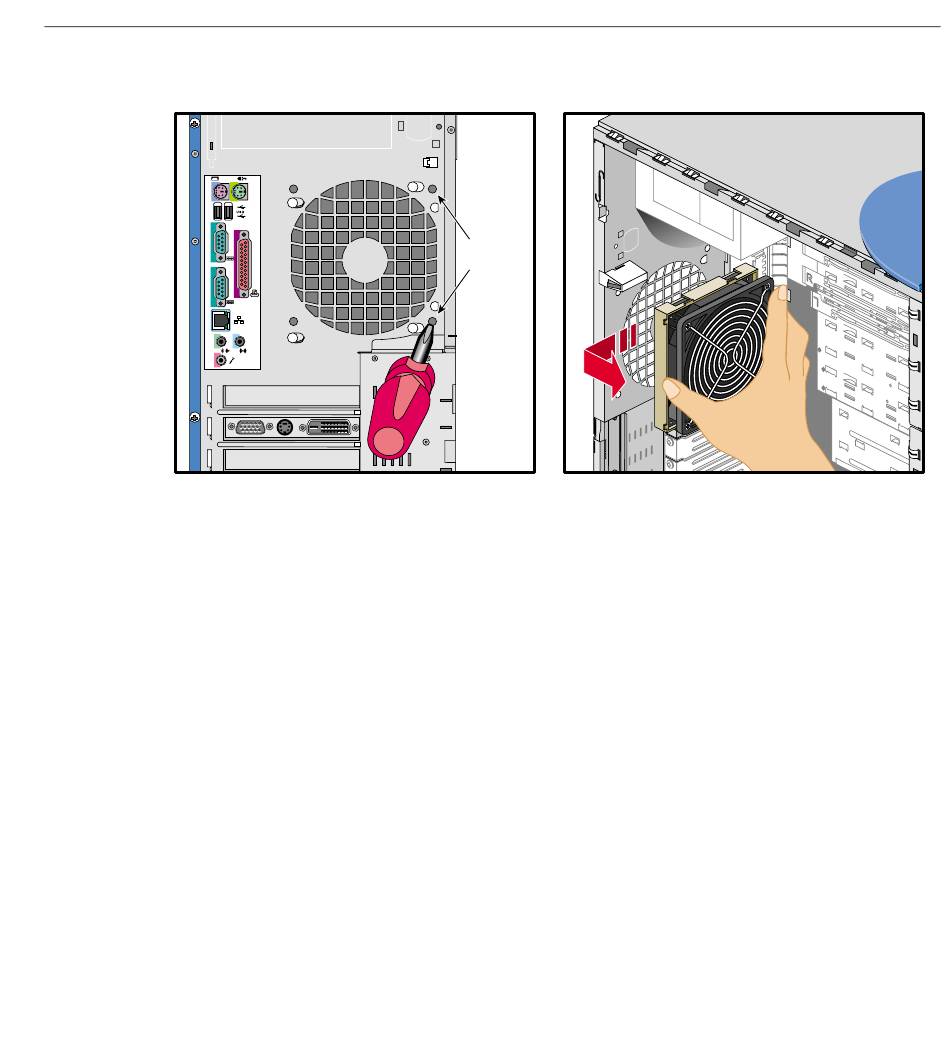

Abbildung 2-12 Betätigen der Lösetasten und Ausbauen des hinteren Lüfters
6. Nehmen Sie den Lüfter vorsichtig aus dem Systemgehäuse heraus. Achten Sie dabei
darauf, dass der Lüfter mit keiner anderen Systemkomponente in Kontakt kommt.
7. Zur Installation eines Austauschlüfters lassen Sie das System auf der rechten Seite
liegen.
8. Setzen Sie die vier Haltestifte des Lüfters in die entsprechenden Löcher ein.
Achten Sie darauf, den Lüfter so einzusetzen, dass sich die beiden Lösetasten oben
befinden.
9. Drücken Sie den Lüfter nach unten, bis die beiden Lösetasten mit einem Klicken
einrasten.
Lösetasten
Austauschen der Lüfter
