SmartRunner 3-D Stereo
Installation
3.5
Elektrischer Anschluss

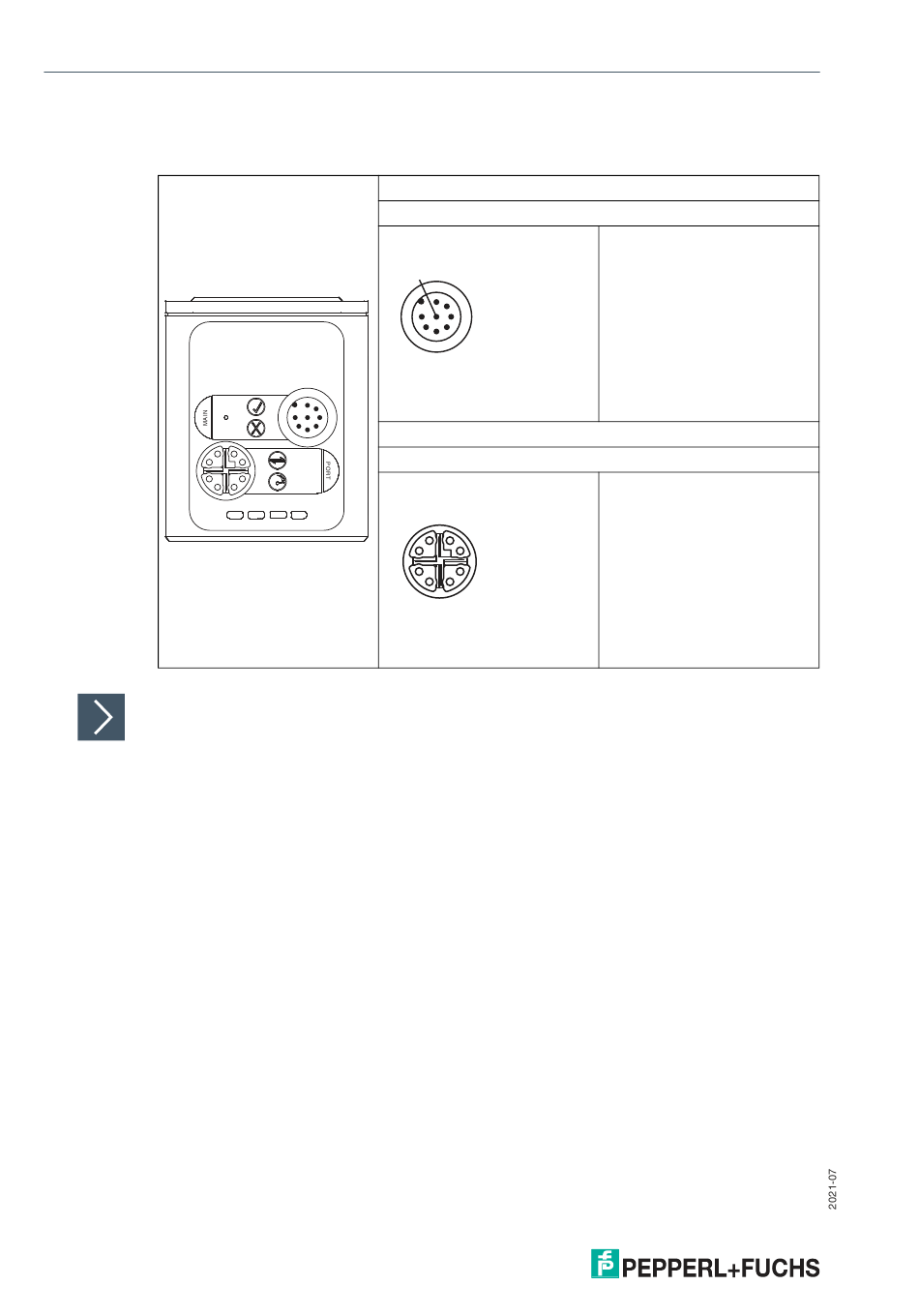

Anschlussbelegung
Versorgungsspannung anlegen
Der elektrische Anschluss des Sensors erfolgt über einen 8-poligen M12-Gerätestecker MAIN
an der Gehäusestirnseite. Über diesen Anschluss erfolgen die Stromversorgung. Um den Sen-
sor anzuschließen, gehen Sie wie folgt vor:
1.
Stecken Sie die Buchse M12, 8-polig in den Stecker an der Gehäusestirnseite.
2.
Drehen Sie die Überwurfmutter über den Steckverbinder, bis zum Endanschlag. Damit ist das
Versorgungskabel gegen versehentliches Herausziehen gesichert.
18
MAIN
M12-Stecker, A-kodiert, 8-polig
2
GOOD
BAD
PORT
M12-Buchse, X-kodiert, 8-polig
LINK/ACT
SPEED
OUT1
OUT2
BUS
PWR
7
6
1
8
7
6
3
5
4
8
1
2
3
5
4
1. IN Trigger
2. + UB
3. nc
4. nc
5. nc
6. nc
7. GND
8. nc
1. MDX0+
2. MDX0-
3. MDX1+
4. MDX1-
5. MDX3+
6. MDX3-
7. MDX2+
8. MDX2-
