PGV100-F200A-B25-V1D
Installation
3.3
Elektrischer Anschluss
Der elektrische Anschluss des Lesekopfes erfolgt über einen 8-poligen Gerätestecker M12 x 1
an der Gehäuseseite. Über diesen Anschluss erfolgt sowohl die Spannungsversorgung, als
auch die Kommunikation mit Peripheriegeräten. Ebenso stehen an diesem Anschluss die kon-
figurierbaren Ein- bzw. Ausgänge des Lesekopfes zur Verfügung.
1
2
3
4
5
6
7
8

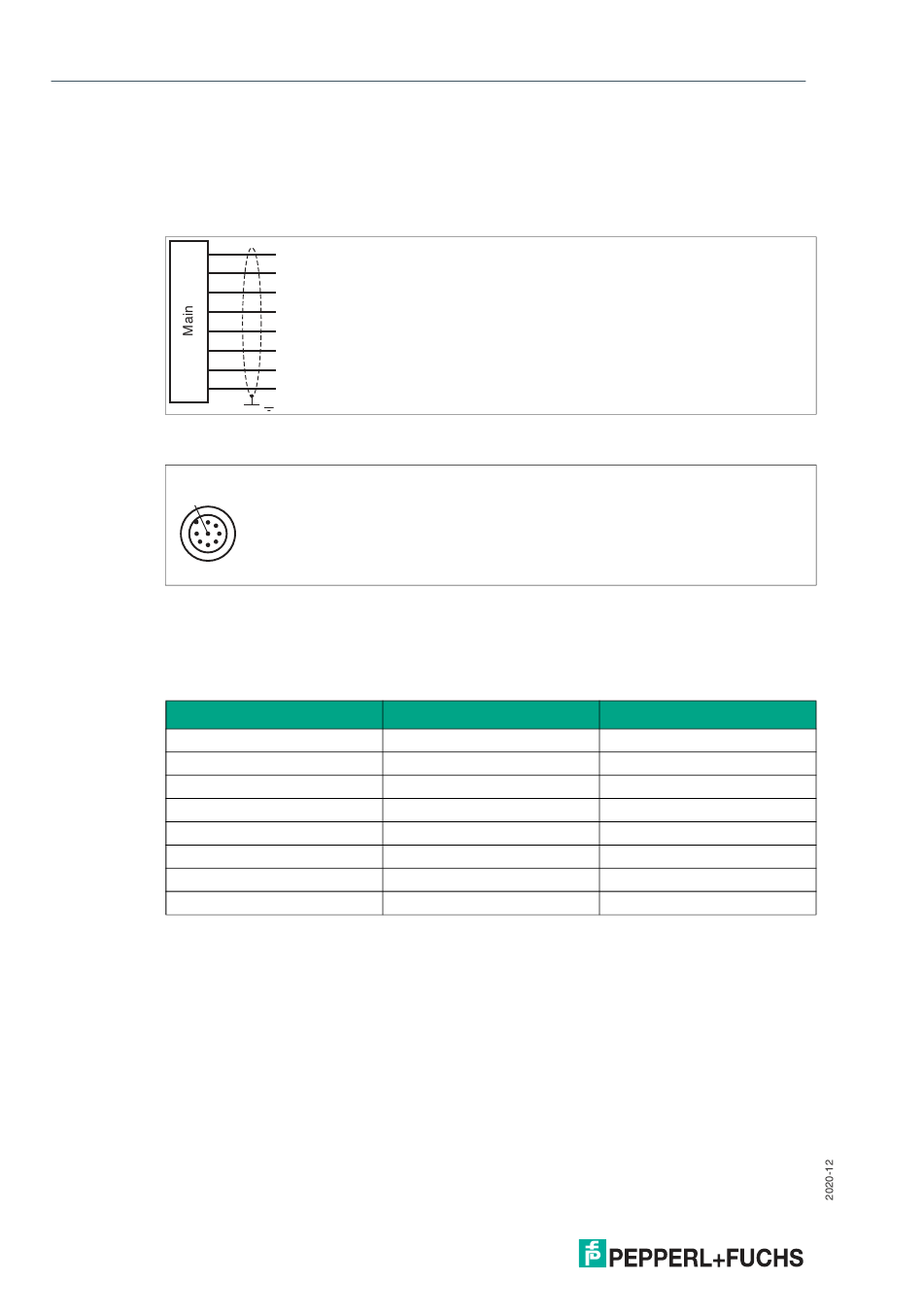

Abbildung 3.22Elektrischer Anschluss des Lesekopfs
Steckerbelegung
Main
1
8
2
3
4
Abbildung 3.23Steckerbelegung des Lesekopfs
Farbzuordnung
Kabeldosen von Pepperl+Fuchs sind gemäß EN60947-5-2 gefertigt. Bei Verwendung einer
Kabeldose mit offenem Leitungsende vom Typ V19-... (siehe Kapitel 2.3) am Anschluss Main
gilt folgende Farbzuordnung:
Tabelle 3.4
30
IN 2 / DIR LEFT
+ UB
n.c.
n.c.
OUT 1
IN 1 / DIR RIGHT
GND
OUT 3 / IN 3
7
6
5
Anschluss-Pin
1
2
3
4
5
6
7
8
Farbzuordnung zum Anschluss an Kabeldose
Adernfarbe
weiß
braun
grün
gelb
grau
rosa
blau
rot
Farbkurzzeichen
WH
BN
GN
YE
GY
PK
BU
RD
