OBD10M-R2000-4EP-V1V17
Installation
Hinweis!
Sende- und Empfangsbereich frei halten
Achten Sie bei der Montage darauf, den Sende- und Empfangsbereich
freizuhalten. Eine Abdeckung des Sende- und Empfangsbereichs reduziert die
Leistungsfähigkeit des 2D-Laserscanners.
4.2
Geräte-Anschluss
Elektrischer Anschluss gemäß IP65
1.
Versehen Sie die nicht benutzten M12-Steckverbinder mit Schutzkappen.
Das Gerät entspricht der Schutzklasse III. Dabei ist zu beachten, dass die Versor-
gung durch Netzteile, die Schutzkleinspannung (PELV) liefern, zu erfolgen hat.
Die Stromversorgung des Gerätes erfolgt mit Gleichspannung 10 V - 30 V DC.
Bedingt durch den integrierten Motor wird ein gegenüber dem normalen Betrieb
erhöhter Anlaufstrom benötigt. Es wird empfohlen, Netzteile mit 1 A (bei 24 V)
bzw. mit 2 A (bei 12V) zu verwenden.
Die maximale Kabellänge beträgt 30 m.

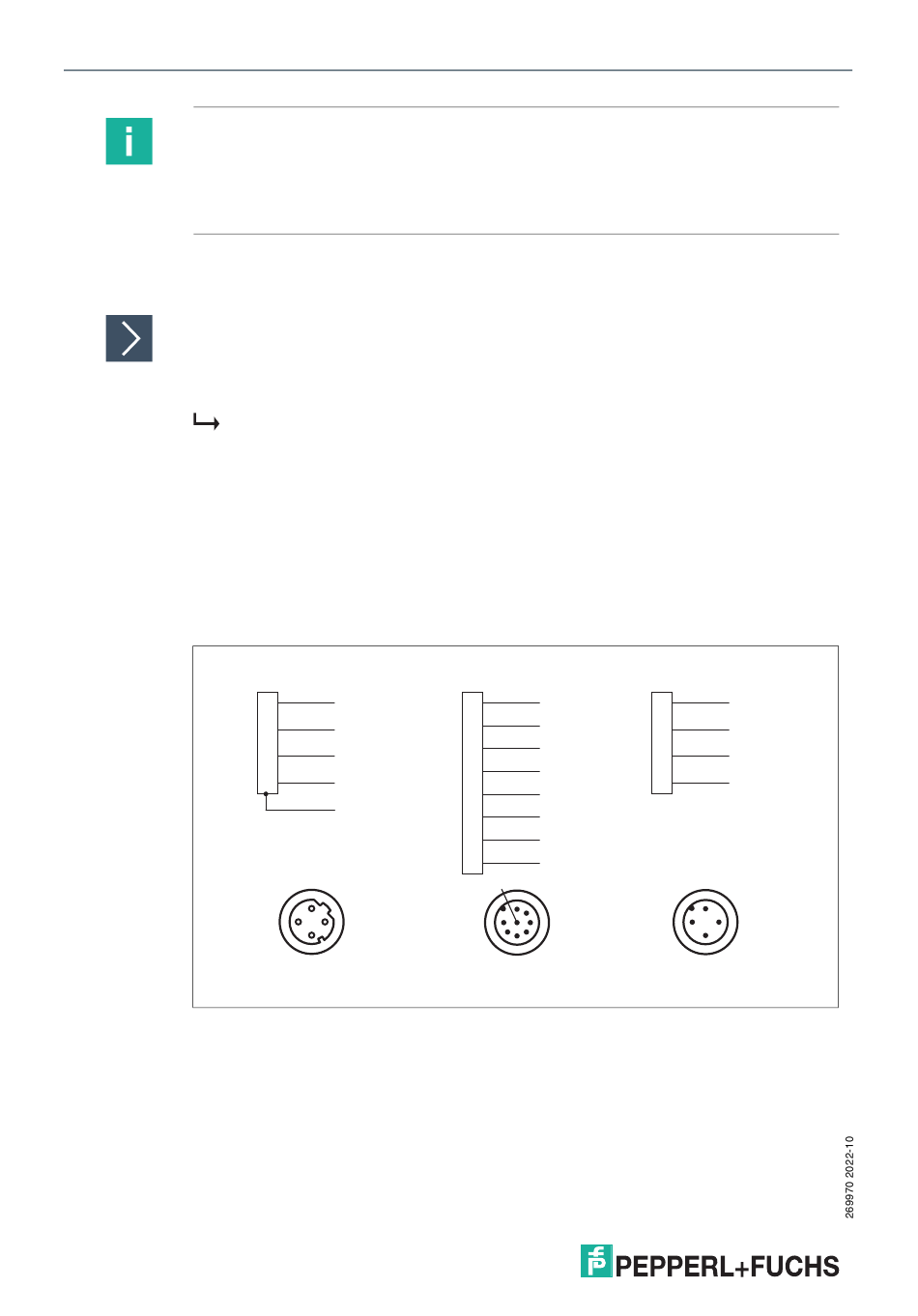

Die Stecker haben folgende Pinbelegung:
Abbildung 4.2
10
Die Schutzart IP65 ist erreicht. Die Schutzkappen sind auch als Zubehör
bestellbar .
Ethernet
TD+
1
RD+
2
TD-
3
4
RD-
Shield
1
4
2
3
R2000 pin assignment
Multiport
DNC
1
DNC
2
3
DNC
4
I/Q3
5
I/Q4
I/Q2
6
7
I/Q1
8
DNC
1
8
7
2
6
3
5
4
Power
24 V DC
1
I/Q2
2
0 V DC
3
4
I/Q1
DNC = Do not connect
1
2
4
3
