VIM3*-IO-*-Schwingungssensoren
Installation
3.2
Montage
Voraussetzungen
Befestigung des Schwingungssensors an der Montagefläche:
•
Montagefläche muss sauber und plan sein, d. h. frei von Farbe, Rost etc.
•
Die Messkopffläche des Schwingungssensors muss plan auf der Montagefläche auflie-
gen.
•
Der Schwingungssensor hat werksseitig ein M8-Einschraubgewinde zur Befestigung in
einem Gewindeloch der Montagefläche. Sollte diese ein anderes Gewinde haben, sind
Adapter zur Gewindeübersetzung als Zubehör erhältlich.
Schwingungssensor montieren
Für eine sichere und störungsfreie Funktion beachten bei der Montage folgende Anforderun-
gen:
•
Befestigen Sie den Schwingungssensor kraftschlüssig an der Montagefläche, um exakte
Messwerte zu erhalten.
•
Vermeiden Sie Hilfskonstruktionen zur Befestigung. Wenn unbedingt notwendig, führen
Sie diese möglichst steif aus!
1.
Schrauben Sie den Schwingungssensor mit einem Sechskantschlüssel (SW 24) kraftschlüssig
in das Gewindeloch der Montagefläche mit 8 Nm Anzugsmoment ein.
2.
Bei Steckervarianten: Schließen Sie das Anschlusskabel an und beachten Sie, dass das
Anzugsmoment der M12-Überwurfmutter der Steckverbindung max. 0,4 Nm betragen darf.
3.3
Elektrischer Anschluss
Hinweis!
Geeignete Verbindungskabel können Sie im Internet finden über www.pepperl-fuchs.com auf
der Produktseite für den betreffenden Schwingungssensor unter "Zubehör".
1.
Verbinden Sie den Drehgeber über ein geeignetes Anschlusskabel mit der übergeordneten
Steuerung, einem IO-Link-Master oder dem IO-Link-Master02-USB.

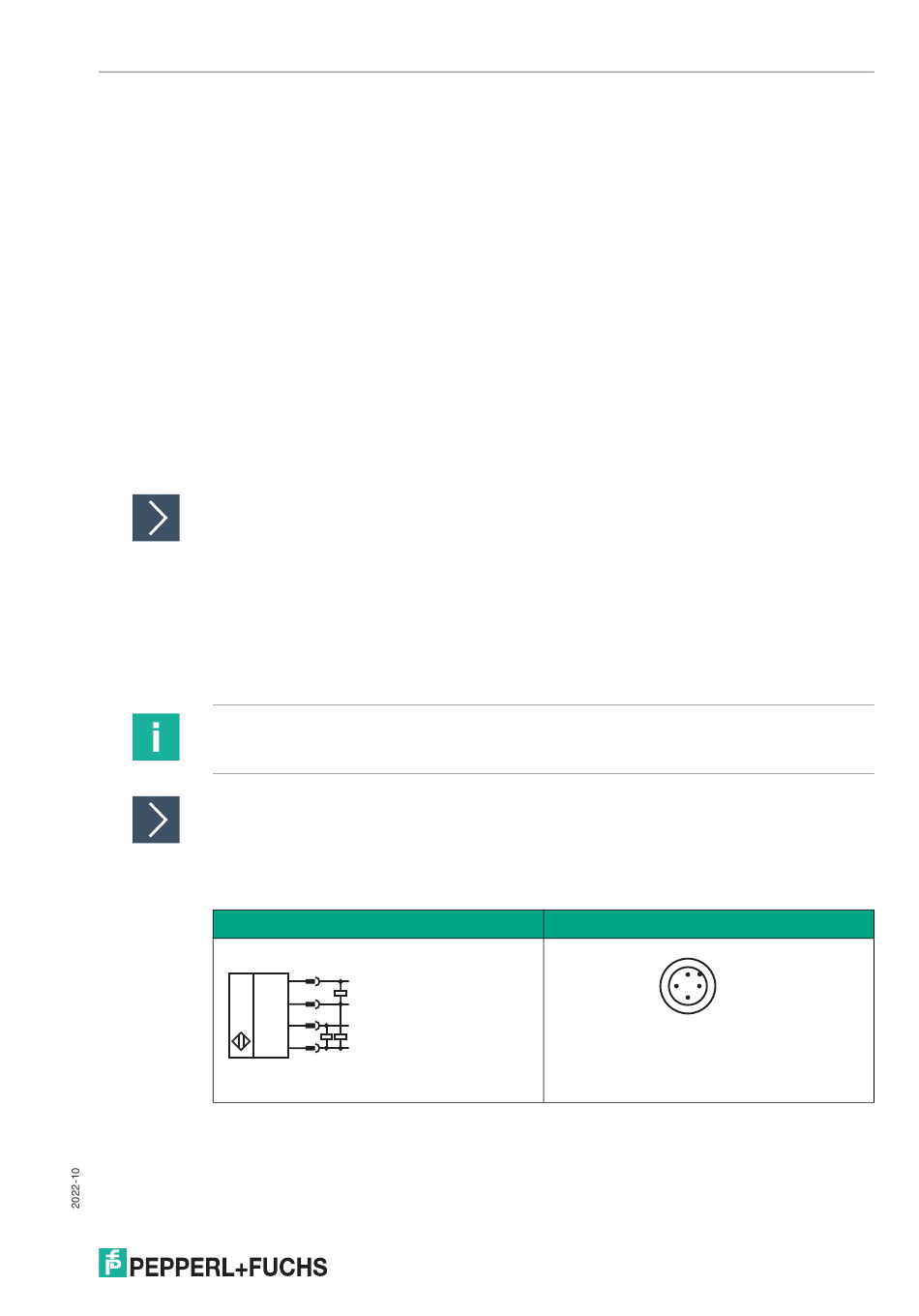

Elektrischer Anschluss
Tabelle 3.1
1
L+
4
C/Q
2
I/Q
3
L-
Pinout
2
3
1
4
13
