SmartRunner 3-D ToF
Installation
3.7
Elektrischer Anschluss

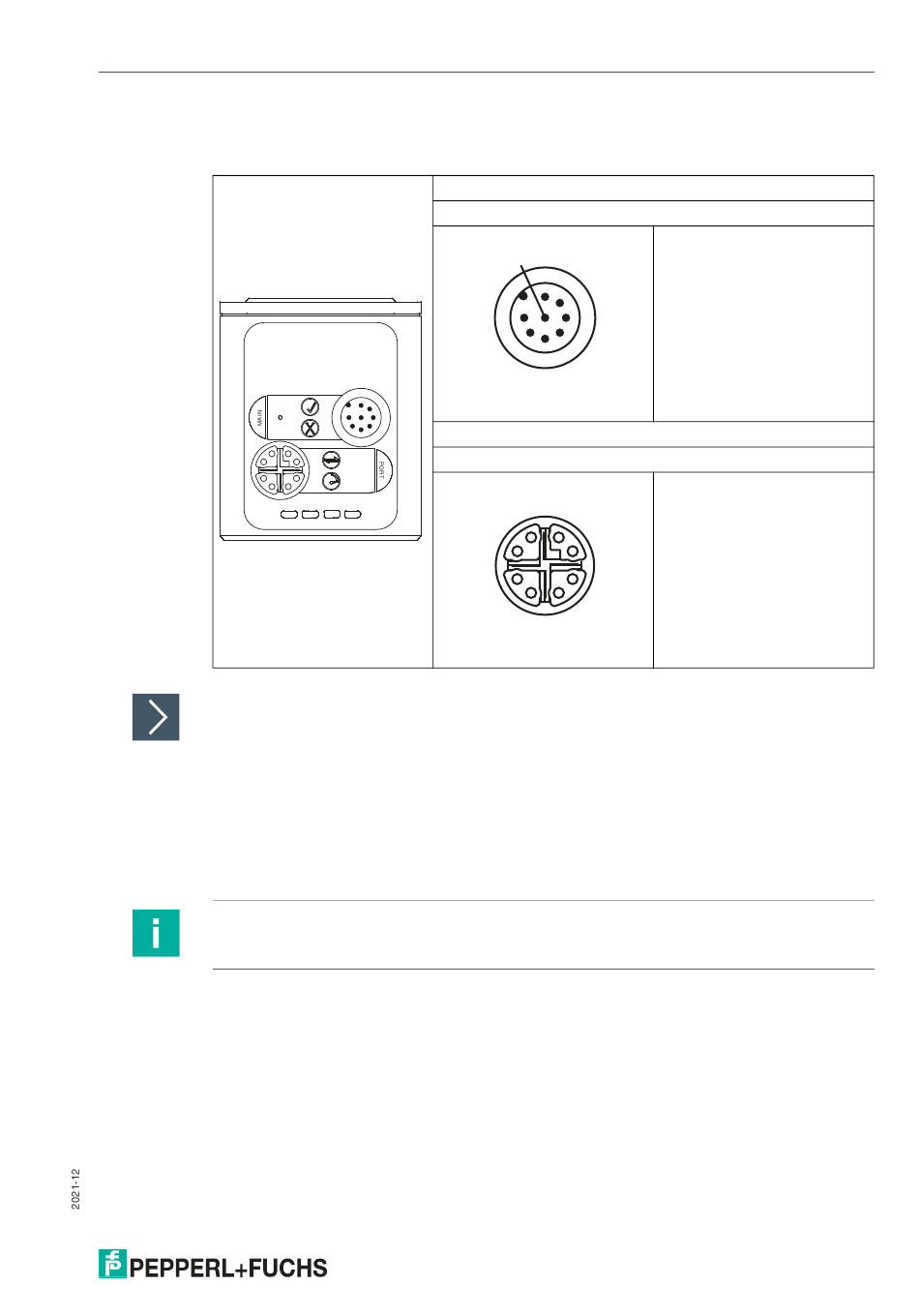

Anschlussbelegung
Versorgungsspannung anlegen
Der elektrische Anschluss des Sensors erfolgt über einen 8-poligen M12-Gerätestecker MAIN
an der Gehäusestirnseite. Über diesen Anschluss erfolgt die Stromversorgung. Um den Sensor
anzuschließen, gehen Sie wie folgt vor:
1.
Stecken Sie die Buchse M12, 8-polig in den Stecker an der Gehäusestirnseite.
2.
Drehen Sie die Überwurfmutter über den Steckverbinder, bis zum Endanschlag. Damit ist das
Versorgungskabel gegen versehentliches Herausziehen gesichert.
Hinweis!
Es kann einige Minuten dauern bis der Sensor eine stabile Betriebstemperatur erreicht hat.
Ansonsten kann es zu Messfehlern kommen.
MAIN
M12-Stecker, A-kodiert, 8-polig
GOOD
BAD
PORT
M12-Buchse, X-kodiert, 8-polig
LINK/ACT
SPEED
OUT1
OUT2
BUS
PWR
1
8
7
2
6
3
5
4
8
1
7
2
3
6
5
4
1. IN Trigger
2. + UB
3. nc
4. nc
5. nc
6. nc
7. GND
8. nc
1. MDX0+
2. MDX0-
3. MDX1+
4. MDX1-
5. MDX3+
6. MDX3-
7. MDX2+
8. MDX2-
25
