2-D-LiDAR-Sensor
Installation
Abbildung 4.1
3.
Kontrollieren Sie, dass der Sensor fest angebracht ist.
Hinweis!
Sende- und Empfangsbereich freihalten
Achten Sie bei der Montage darauf, den Sendebereich und den Empfangsbereich
freizuhalten. Eine Abdeckung des Sende- und Empfangsbereichs reduziert die
Leistungsfähigkeit des 2-D-LiDAR-Sensors.
4.2
Geräte-Anschluss
Elektrischer Anschluss gemäß IP65
1.
Versehen Sie die nicht benutzten M12-Steckverbinder mit Schutzkappen.
Die Schutzart IP65 ist erreicht. Die Schutzkappen sind auch als Zubehör
bestellbar siehe Kapitel 3.4.
Vorsicht!
Sachschaden durch falsche Einschraubtiefe
Wenn Sie die Schrauben am Gerätefuß tiefer als 8 mm eindrehen, wird
das Gerät dadurch mechanisch zerstört.
Beachten Sie bei der Montage, dass die Einschraubtiefe im Gerätefuß
zwischen 5 mm ... 8 mm liegt.
70
3 x M5
CLASS 1
LASER PRODUCT
IEC 60825-1: 2007 certified.
Complies with 21 CFR
1040.10 and 1040.11 except
for deviations pursuant to
Laser Notice No. 50,
dated June 24, 2007
20
20
106

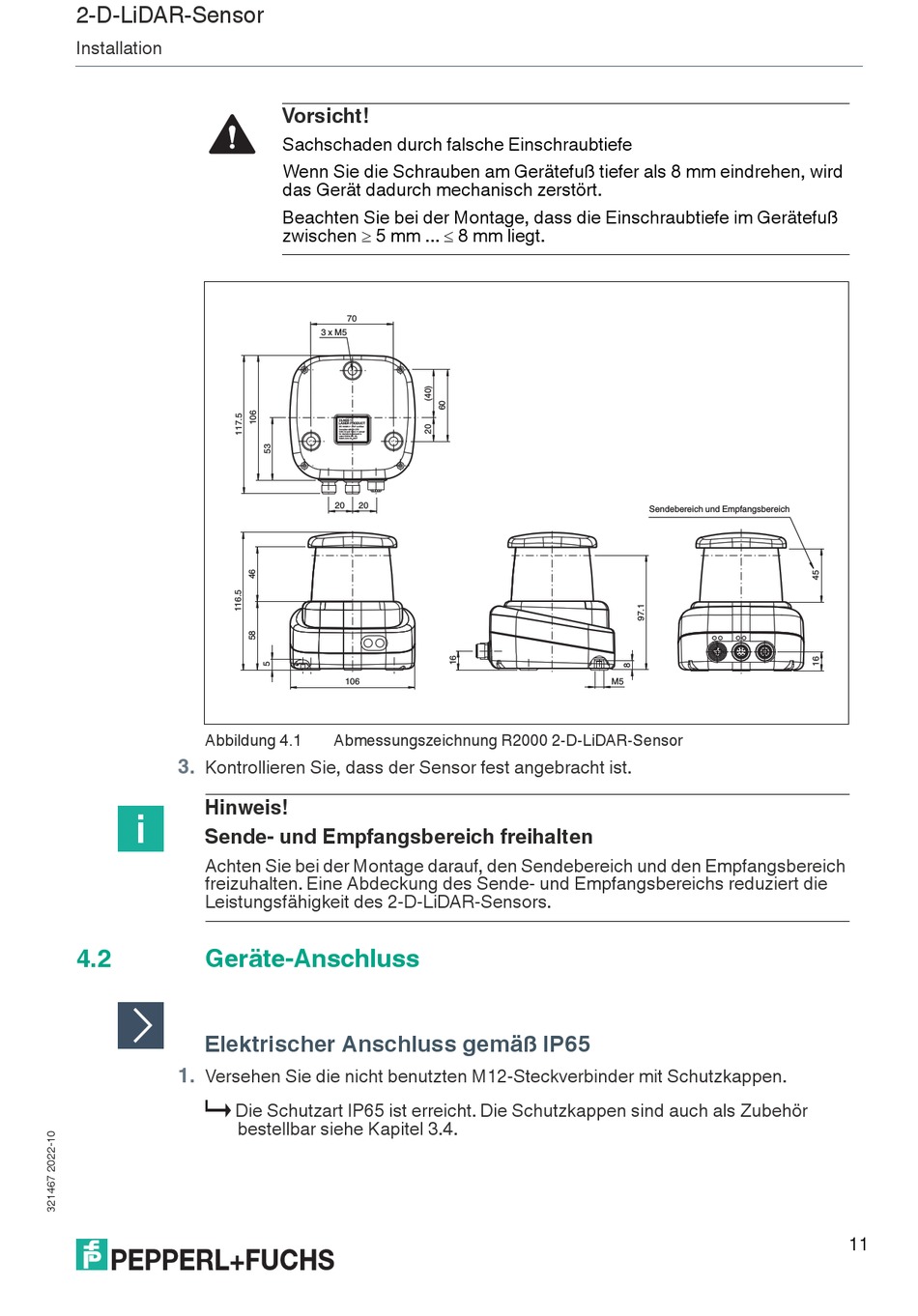

Abmessungszeichnung R2000 2-D-LiDAR-Sensor
Sendebereich und Empfangsbereich
M5
11
