26.2 Aan slijtage onderhevige delen
Sommige onderdelen van het motorapparaat
staan ook bij gebruik volgens de voorschriften
aan normale slijtage bloot en moeten, afhankelijk
van de toepassing en de gebruiksduur, tijdig wor‐
den vervangen. Hiertoe behoren o.a.:
– Zaagketting, zaagblad
– Aandrijfcomponenten (centrifugaalkoppeling,
koppelingstrommel, kettingtandwiel)
– Filter (voor lucht, olie, benzine)
– Startmechanisme
– Bougie
– Dempingselementen van het antivibratiesys‐
teem

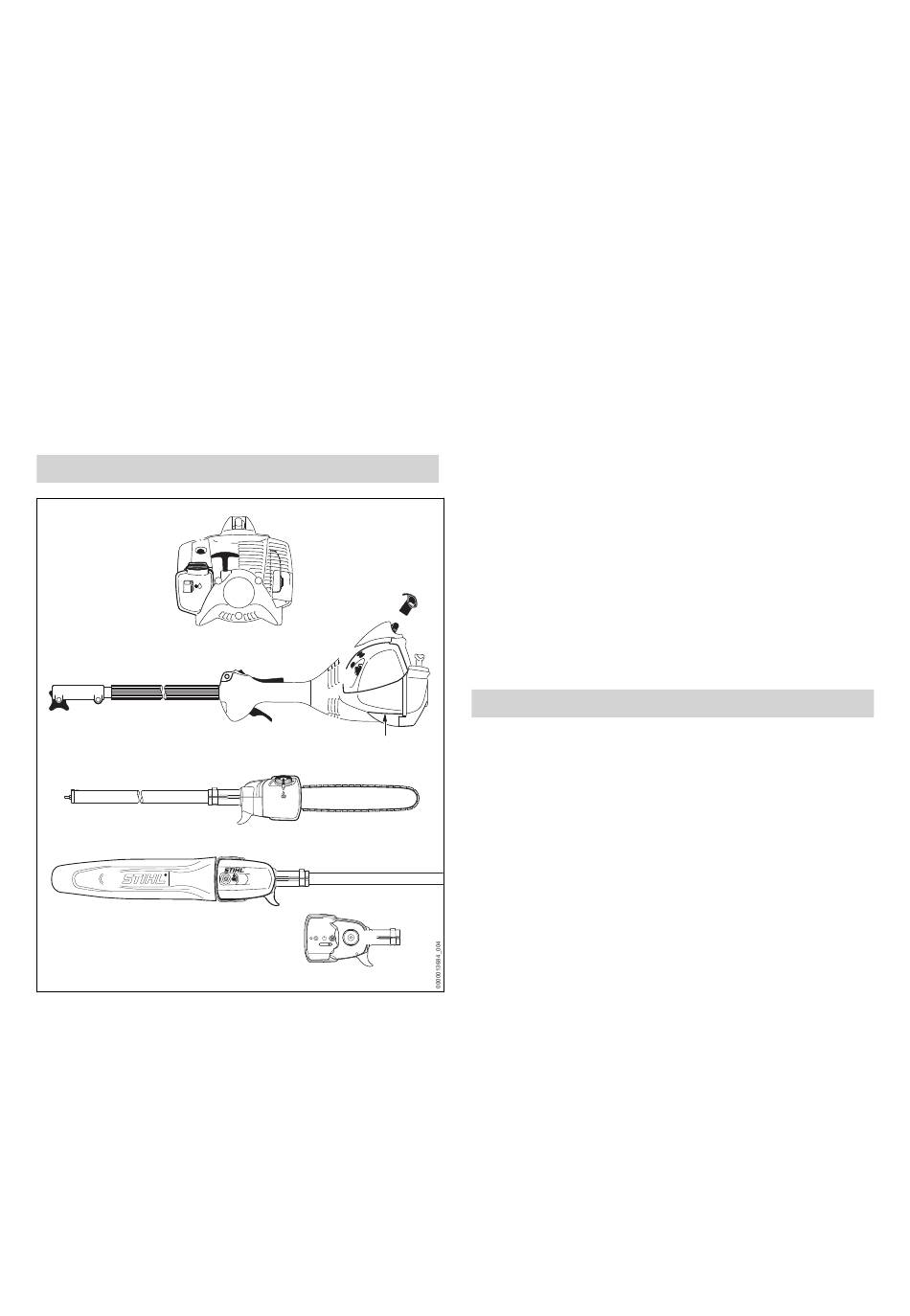

27 Belangrijke componenten
1
2
3
6 8
7
24 23
25
1 Hand-benzinepomp
2 Tankdop
3 Benzinetank
4 Starthandgreep
5 Uitlaatdemper
6 Koppelingsmof
7 Klembout
8 Steel/maaiboom met handvatrubber
9 Draagoog
0458-555-9421-C
4
5
13
10
12 15
9
14
11
#
22
19
20
21
23
26
29
27
28
30
10 Stopschakelaar
11 Gashendel
12 Gashendelblokkering
13 Carburateurstelschroeven
14 Chokeknop
15 Luchtfilterdeksel
16 Bougiestekker
17 Dop
18 Apparaatsteun
19 Oilomatic-zaagketting
20 Zaagblad
21 Olietank
22 Olietankdop
23 Steel
24 Huls
25 Kettingbeschermer
26 Kettingtandwieldeksel
27 Haak
28 Kettingspanner
29 Uitlijnprofiel
17
30 Kettingtandwiel
16
# Machinenummer

28 Technische gegevens

28.1 Motor
18
Eencilinder-tweetaktmotor
Cilinderinhoud:
Boring:
Slag:
Vermogen volgens
ISO 8893:
Stationair toerental volgens
ISO 11680:
Afregeltoerental (nominale
waarde):
Max.toerental van de uit‐
gaande as (kettingtand‐
wiel):
28.2 Ontstekingssysteem
Elektronisch geregelde magneetontsteking
Bougie (ontstoord):
Elektrodeafstand:
28.3 Brandstofsysteem
Onafhankelijk van de stand werkende mem‐
braancarburateur met geïntegreerde benzine‐
pomp
Nederlands
3
27,2 cm
34 mm
30 mm
0,8 kW bij 8500 1/min
2800 ± 50 1/min
10000 1/min
7900 1/min
NGK CMR 6 H
0,5 mm
95
