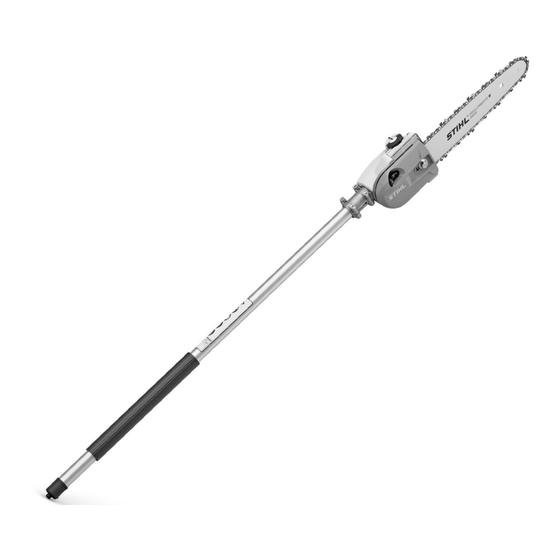

Stihl HT-KM Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Stihl Anleitungen
  4. Motorsensen
  5. HT-KM
  6. Gebrauchsanleitung
Stihl HT-KM Gebrauchsanleitung

Stihl HT-KM Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für HT-KM:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
HT-KM
2 - 27
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl HT-KM

Inhaltszusammenfassung für Stihl HT-KM

  • Seite 1 HT-KM 2 - 27 Gebrauchsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Kettenrad prüfen und wechseln....18 Sägekette pflegen und schärfen....19 Technische Weiterentwicklung Wartungs- und Pflegehinweise....23 Verschleiß minimieren und Schäden ver‐ STIHL arbeitet ständig an der Weiterentwicklung meiden............23 sämtlicher Maschinen und Geräte; Änderungen Wichtige Bauteile........24 des Lieferumfanges in Form, Technik und Aus‐...

  • Seite 3: Bekleidung Und Ausrüstung

    Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen Nur solche Führungsschienen, Sägeketten, Ket‐ (z. B. Leder). tenräder oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder tech‐ STIHL bietet ein umfangreiches Programm an nisch gleichartige Teile. Bei Fragen dazu an persönlicher Schutzausstattung an.

  • Seite 4: Gerät Halten Und Führen

    deutsch 3 Sicherheitshinweise und Arbeitstechnik Für den Notfall bei Verwendung von Traggurten: Schnelles Absetzen des Gerätes üben. Beim Üben Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden. Siehe auch Hinweise zu "Vor dem Starten" in der Gebrauchsanleitung des KombiMotors. Gerät halten und führen Immer für festen und sicheren Stand sorgen.
  • Seite 5 3 Sicherheitshinweise und Arbeitstechnik deutsch – niemals an instabilen Standorten arbeiten 3.5.2 Entasten – niemals mit einer Hand arbeiten Bei angelegtem Gehörschutz ist erhöhte Acht‐ samkeit und Umsicht erforderlich – das Wahr‐ nehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt. Rechtzeitig Arbeitspausen einlegen, um Müdig‐...

  • Seite 6: Wartung Und Reparaturen

    4 Anwendung Trennschnitt von oben nach unten durchführen – zu lassen. STIHL Fachhändlern werden regelmä‐ vermeidet Klemmen der Säge im Schnitt. ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt. Bei dicken, schweren Ästen Entlastungsschnitt ausführen (siehe Kapitel "Anwendung").
  • Seite 7 4 Anwendung deutsch 4.4.1 Trennschnitt WARNUNG Nie unter dem Ast stehen, an dem gearbeitet wird – Sturzraum herabfallender Äste beachten! – Auf dem Boden auftreffende Äste können hochschnellen – Verletzungsgefahr Entsorgung Das Schnittgut nicht in den Hausmüll werfen – Schnittgut kann kompostiert werden! Die Schiene im Bereich des Hakens am Ast zur Arbeitstechnik Anlage bringen und Trennschnitt von oben nach...

  • Seite 8: Sauberer Schnitt Bei Dicken Ästen

    deutsch 4 Anwendung 4.4.3 Sauberer Schnitt bei dicken Ästen 4.4.4 Schnitt über Hindernisse Bei Astdurchmessern über 10 cm (4 in.) zuerst Durch die große Reichweite können Äste auch ► Vorschnitt (3), mit Entlastungsschnitt und über Hindernisse hinweg, wie z. B. Gewässer Trennschnitt im Abstand (A) von ca.

  • Seite 9: Zulässige Kombimotoren

    Anbau freige‐ geben wurden. Der Betrieb dieses KombiWerkzeugs ist nur mit folgenden KombiMotoren zulässig: STIHL KM 56 R, KM 85 R KM 94 R, KM 111 R, KM 131 R, KMA 130 R, KMA 135 R 0458-473-0021-D...

  • Seite 10: Getriebe Anbauen

    deutsch 7 KombiWerkzeug anbauen HINWEIS Beim Abziehen der Kappe kann der Stopfen aus dem Schaft gezogen werden, dieser muss dann wieder bis zum Anschlag in den Schaft gescho‐ ben werden. Getriebe anbauen ► Getriebe (1) so ausrichten, dass der Ketten‐ raddeckel genau senkrecht steht und der Zap‐...

  • Seite 11: Schneidgarnitur

    8 Schneidgarnitur deutsch Schneidgarnitur Führungsschiene und Sägekette montieren Sägekette, Führungsschiene und Kettenrad bil‐ den die Schneidgarnitur. Kettenraddeckel abbauen Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf den Hoch-Entaster abgestimmt. ► Mutter abdrehen und Deckel abnehmen – Teilung (t) der Sägekette (1), des Kettenrades und des Umlenksterns der Rollomatic Füh‐...

  • Seite 12: Sägekette Auflegen

    deutsch 10 Sägekette spannen 10 Sägekette spannen Sägekette auflegen Zum Nachspannen während des Betriebs: ► Motor abstellen ► Mutter lösen ► Führungsschiene an der Spitze anheben ► mit dem Schraubendreher die Schraube (1) nach rechts drehen, bis die Sägekette an der Schienenunterseite anliegt ►...

  • Seite 13: Kettenschmieröl

    13.1 Gerät vorbereiten Biologisches Kettenschmieröl muss ausrei‐ chende Alterungs-Beständigkeit haben (z. B. STIHL BioPlus). Öl mit zu geringer Alterungs- Beständigkeit neigt zu schnellem Verharzen. Die Folge sind feste, schwer entfernbare Ablagerun‐ gen, insbesondere im Bereich des Kettenantrie‐ bes und an der Sägekette – bis hin zum Blockie‐...

  • Seite 14: Schließen

    Öltank miteinander 13.3 Kettenschmieröl einfüllen ► Kettenschmieröl einfüllen Beim Auftanken kein Kettenschmieröl verschüt‐ ten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kettenschmieröl (Sonderzubehör). 13.4 Schließen ► Bügel zuklappen Bügel ist senkrecht: ► Tankverschluss ansetzen – Markierungen an Tankverschluss und Öltank müssen miteinan‐...

  • Seite 15: Wenn Sich Der Tankverschluss Nicht Mit Dem Öltank Verriegeln Lässt

    14 Kettenschmierung prüfen deutsch 14 Kettenschmierung prüfen gen, evtl. Fachhändler aufsuchen. STIHL emp‐ fiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. 13.5 Wenn sich der Tankverschluss nicht mit dem Öltank verriegeln lässt Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht.

  • Seite 16: Einschultergurt

    deutsch 16 Motor starten / abstellen 15.1 Einschultergurt 15.3 Gerät am Traggurt aushängen ► Lasche am Karabinerhaken (1) drücken und die Tragöse (2) aus dem Karabinerhaken zie‐ 15.4 Schnellabwurf WARNUNG Im Moment einer sich anbahnenden Gefahr muss das Gerät schnell abgeworfen werden. Zum Abwurf wie in "Gerät am Traggurt aushän‐...

  • Seite 17: Betriebshinweise

    17 Betriebshinweise deutsch ► Gerät mit der linken Hand fest an den Boden 17.1.2 Im kalten Zustand drücken – dabei die Bedienungselemente am Die Sägekette muss an der Schienenunterseite Bedienungsgriff nicht berühren – siehe anliegen, aber von Hand noch über die Füh‐ Gebrauchsanleitung für den KombiMotor bzw.

  • Seite 18: Führungsschiene In Ordnung Halten

    Das Kettenrad wird geschont, wenn zwei Säge‐ ► Öleintrittsbohrung (1), Ölaustrittskanal (2) und ketten im Wechsel betrieben werden. Schienennut (3) regelmäßig reinigen STIHL empfiehlt Original STIHL Kettenräder zu ► Nuttiefe messen – mit dem Messstab an der verwenden. Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß...

  • Seite 19: Sägekette Pflegen Und Schärfen

    Das Kettenrad wird über eine Rutschkupplung angetrieben. Der Kettenradwechsel muss von einem Fachhändler ausgeführt werden. STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. Die Kennzeichnung (a) der Kettenteilung ist im 21 Sägekette pflegen und Bereich des Tiefenbegrenzers jedes Schneide‐...

  • Seite 20: Schärf- Und Brustwinkel

    Andere Feilen sind in Form und Hiebart ungeeig‐ net. 21.5 Zur Kontrolle der Winkel A Schärfwinkel STIHL Sägeketten werden mit 30° Schärfwinkel geschärft. Ausnahmen sind Längsschnitt-Säge‐ ketten mit 10° Schärfwinkel. Längsschnitt-Säge‐ STIHL Feillehre (Sonderzubehör, siehe Tabelle ketten führen ein X in der Benennung.

  • Seite 21: Tiefenbegrenzer Nachfeilen

    21 Sägekette pflegen und schärfen deutsch Beim Schneiden im Weichholz außerhalb der Frostperiode kann der Abstand bis zu 0,2 mm (0.008") größer gehalten werden. Kettenteilung Tiefenbegrenzer Abstand (a) Zoll (mm) (Zoll) 1/4 P (6,35) 0,45 (0.018) (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)
  • Seite 22 deutsch 21 Sägekette pflegen und schärfen ► Tiefenbegrenzer bündig zur Feillehre nachar‐ beiten ► anschließend parallel zur Service-Markierung (siehe Pfeil) das Tiefenbegrenzerdach schräg nachfeilen – dabei die höchste Stelle des Tie‐ fenbegrenzers nicht weiter zurück setzen WARNUNG Zu niedrige Tiefenbegrenzer erhöhen die Rück‐ schlagneigung des Gerätes.

  • Seite 23: Wartungs- Und Pflegehinweise

    Dies gilt insbesondere STIHL empfiehlt Wartungsarbeiten und Repara‐ für: turen nur beim STIHL Fachhändler durchführen – nicht von STIHL freigegebene Änderungen am zu lassen. STIHL Fachhändlern werden regelmä‐ Produkt ßig Schulungen angeboten und technische Infor‐ – die Verwendung von Werkzeugen oder Zube‐...

  • Seite 24: Verschleißteile

    9 Kettenrad nelle Höchstdrehzahl zu gleichen Teilen berück‐ sichtigt. 10 Peilleiste Weiterführende Angaben zur Erfüllung der 11 Kettenspannvorrichtung Arbeitgeberrichtlinie Vibration 2002/44/EG siehe 12 Hülse www.stihl.com/vib 13 Griffschlauch 25.4.1 Schalldruckpegel L nach ISO 22868 KM 56 R 90 dB(A) KM 85 R...

  • Seite 25: Reparaturhinweise

    KM 94 R: 91 dB(A) Bei Reparaturen nur Ersatzteile einbauen, die KM 111 R: 93 dB(A) von STIHL für dieses Gerät zugelassen sind KM 131 R: 92 dB(A) oder technisch gleichartige Teile. Nur hochwer‐ FR 131 T: 98 dB(A) tige Ersatzteile verwenden.

  • Seite 26: Anschriften

    HT-KM mit D‑EG 16.00574/01 KM 94 R: STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 HT-KM mit KM 111 R, KM 131 R, FR 131 T 64807 Dieburg TÜV Süd Product Service GmbH Telefon: +49 6071 3055358 (NB 0123) ÖSTERREICH Ridlerstrasse 65 D-80339 München...
  • Seite 27 29 Anschriften deutsch Telefon: +387 36 352560 Fax: +387 36 350536 KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569 TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş. Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32...
  • Seite 28 *04584730021D* 0458-473-0021-D...
