Technisches Handbuch
3 Produktbeschreibung
Dieses Kapitel gibt einen Überblick über das Produkt und liefert Informationen zu technischen
Daten.
3.1 Übersicht
Der c-lever compact ist ein elektronischer Türbeschlag mit Antenne (Leseantenne) sowie Me-
chatronikeinheit im Außenschild. Nach der Identifikation mit berechtigten Medien können
Schloss und Tür manuell geöffnet werden. Die Zutrittsberechtigung wird akustisch und op-
tisch signalisiert.
c-lever compact mit Funkmodul und aktivierter Wireless-Funktion:
Das Gerät kommuniziert via Wireless Gateway mit dem übergeordneten System.
Die Systemsoftware bestimmt die unterstützten Funktionen.
Siehe auch Planungsrichtlinie Wireless und Anleitung der Systemsoftware

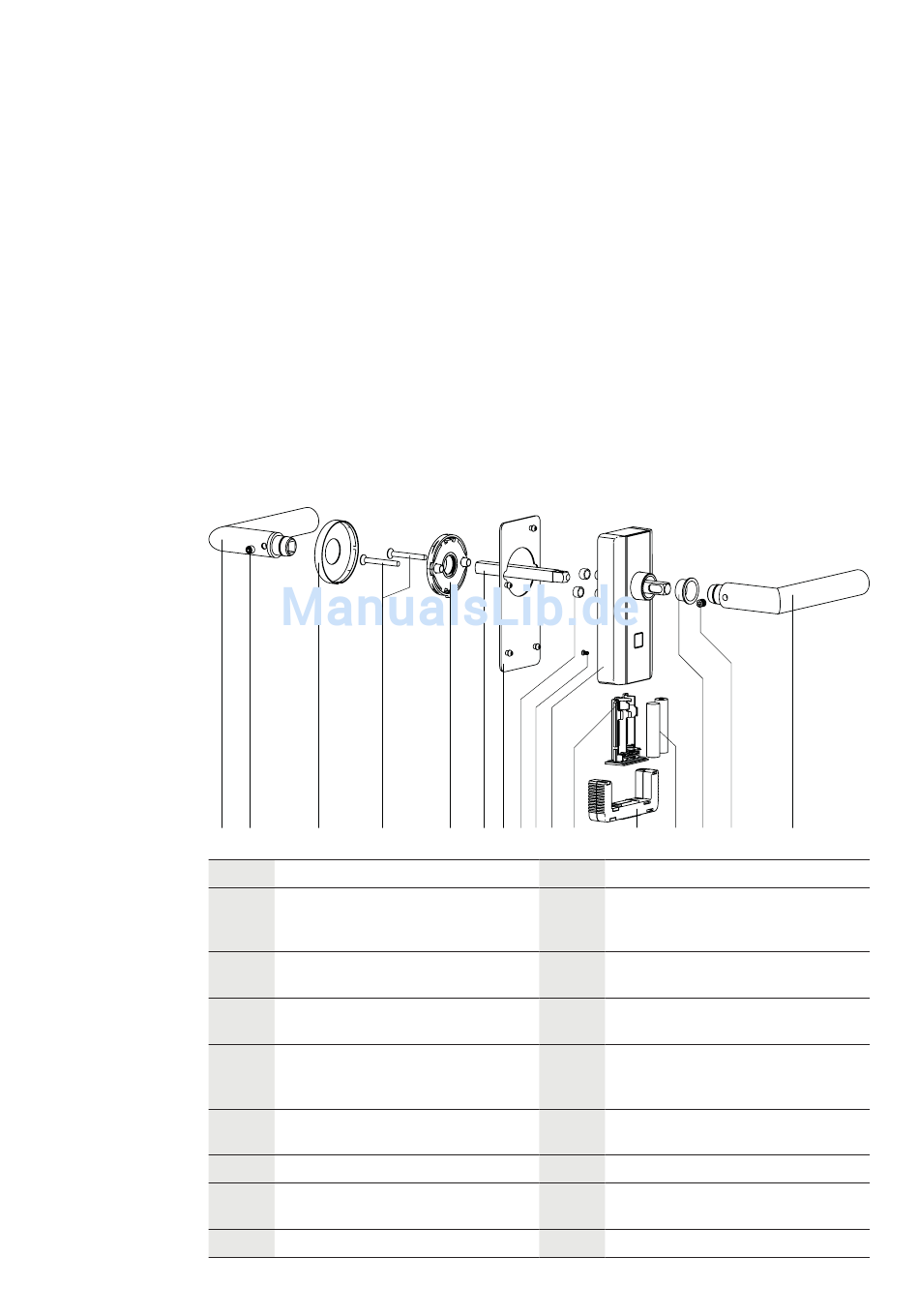

3.2 Aufbau
1
Pos.
1
2
3
4
5
6
7
8
08/2017
2
3
4
Drücker innen (optional)
Gewindestift M6 x 6 (ISO 4029 /
DIN 916)
Abdeckung Rosette innen (optio-
nal)
Befestigungsschrauben für Rosette
innen
(2 Stück)
Innenrosette „rund" (optional)
Drückerdorn (Vierkantstift)
Flexible Unterlagsplatte (erhöht
den Verdrehwiderstand)
Hülsen
5
6 7
8 9
10
11
Pos.
9
Batteriehalter-Sicherungsschraube
M2,5 x 6
Im Lieferumfang nicht enthalten
10
Mechatronikeinheit mit Rückplatte
11
Batteriehalter
12
Öffnungswerkzeug (optional)
13
Batterien Typ AAA Lithium
(2 Stück)
14
Führungsring
15
Gewindestift M6 x 8 (ISO 4029 /
DIN 916)
16
Drücker außen
Produktbeschreibung
12
13 14
15
16
dormakaba c-lever compact
11
