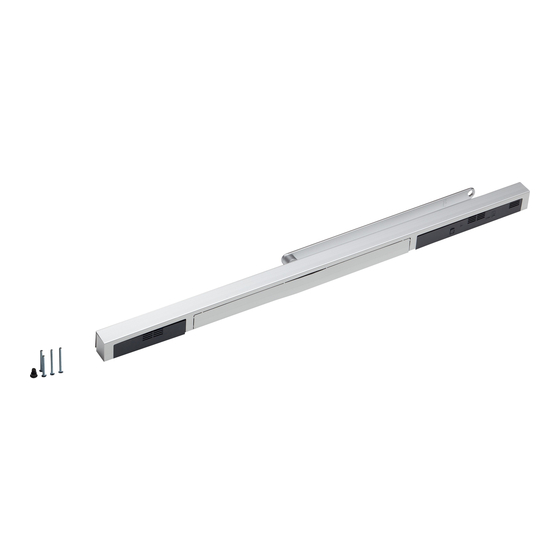

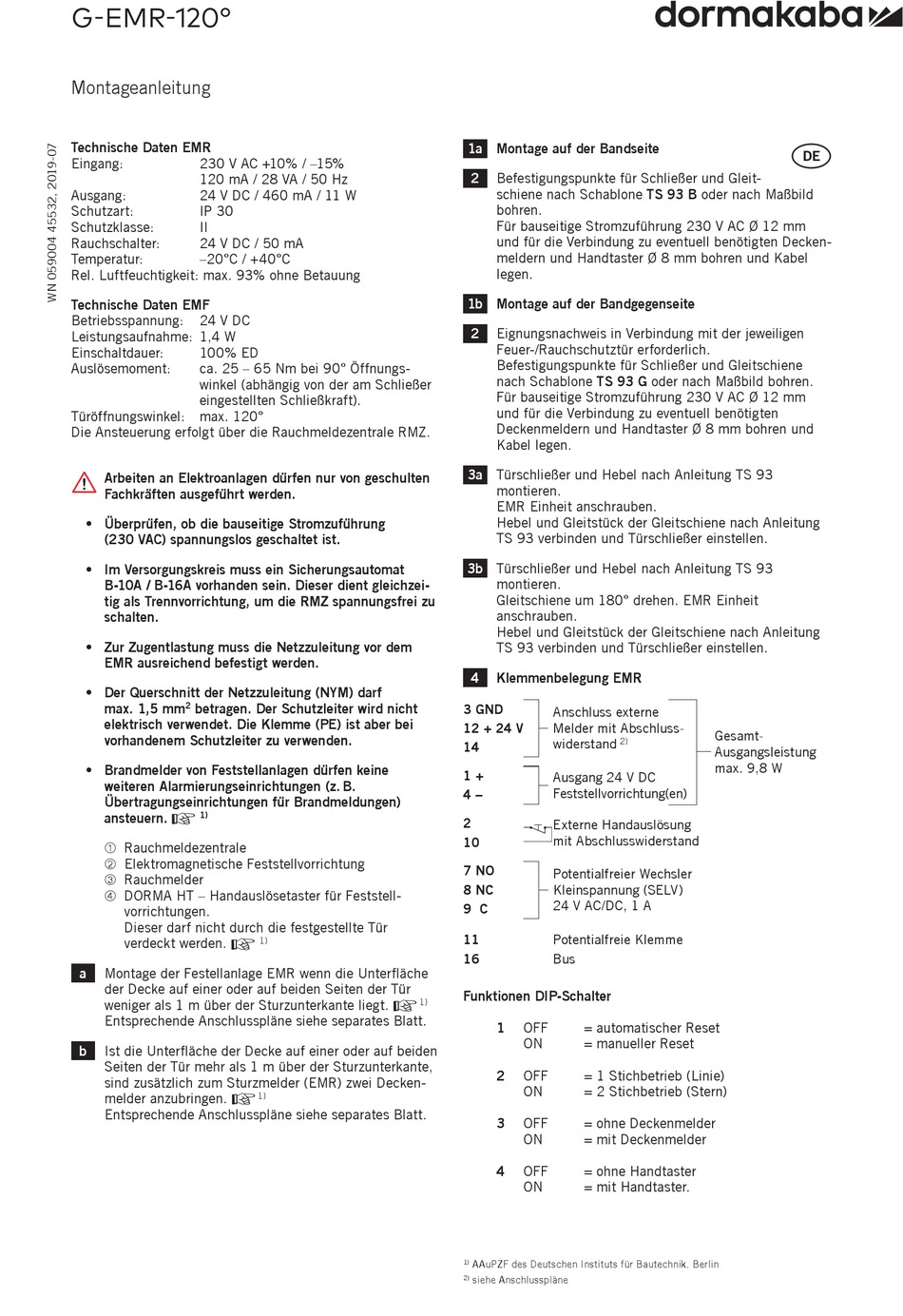

dormakaba G-EMR-120 Montageanleitung

G-EMR-120°
Montageanleitung
Technische Daten EMR
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,4 W
Einschaltdauer: 100% ED
Auslösemoment: ca. 25 – 65 Nm bei 90° Öffnungs-
winkel (abhängig von der am Schließer
eingestellten Schließkraft).
Türöffnungswinkel: max. 120°
Die Ansteuerung erfolgt über die Rauchmeldezentrale RMZ.
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
B-10A / B-16A vorhanden sein. Dieser dient gleichzei-
tig als Trennvorrichtung, um die RMZ spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
EMR ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf
max. 1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen (z. B.
Übertragungseinrichtungen für Brandmeldungen)
+
1)
ansteuern.
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen.
Dieser darf nicht durch die festgestellte Tür
+
verdeckt werden.
a Montage der Festellanlage EMR wenn die Unterfläche
der Decke auf einer oder auf beiden Seiten der Tür
weniger als 1 m über der Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (EMR) zwei Decken-
+
melder anzubringen.
Entsprechende Anschlusspläne siehe separates Blatt.
1)
+
1)
1)
1a Montage auf der Bandseite
2 Befestigungspunkte für Schließer und Gleit-
schiene nach Schablone TS 93 B oder nach Maßbild
bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten Decken-
meldern und Handtaster Ø 8 mm bohren und Kabel
legen.
1b Montage auf der Bandgegenseite
2 Eignungsnachweis in Verbindung mit der jeweiligen
Feuer-/Rauchschutztür erforderlich.
Befestigungspunkte für Schließer und Gleitschiene
nach Schablone TS 93 G oder nach Maßbild bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten
Deckenmeldern und Handtaster Ø 8 mm bohren und
Kabel legen.
3a Türschließer und Hebel nach Anleitung TS 93
montieren.
EMR Einheit anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
3b Türschließer und Hebel nach Anleitung TS 93
montieren.
Gleitschiene um 180° drehen. EMR Einheit
anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
4 Klemmenbelegung EMR
3 GND
Anschluss externe
12 + 24 V
Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11 Potentialfreie Klemme
16 Bus
Funktionen DIP-Schalter
1 OFF = automatischer Reset
ON = manueller Reset
2 OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3
OFF = ohne Deckenmelder
ON = mit Deckenmelder
4 OFF = ohne Handtaster
ON = mit Handtaster.
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
2) siehe Anschlusspläne
DE
Gesamt-
Ausgangsleistung
max. 9,8 W
