EINLEITUNG
1.7

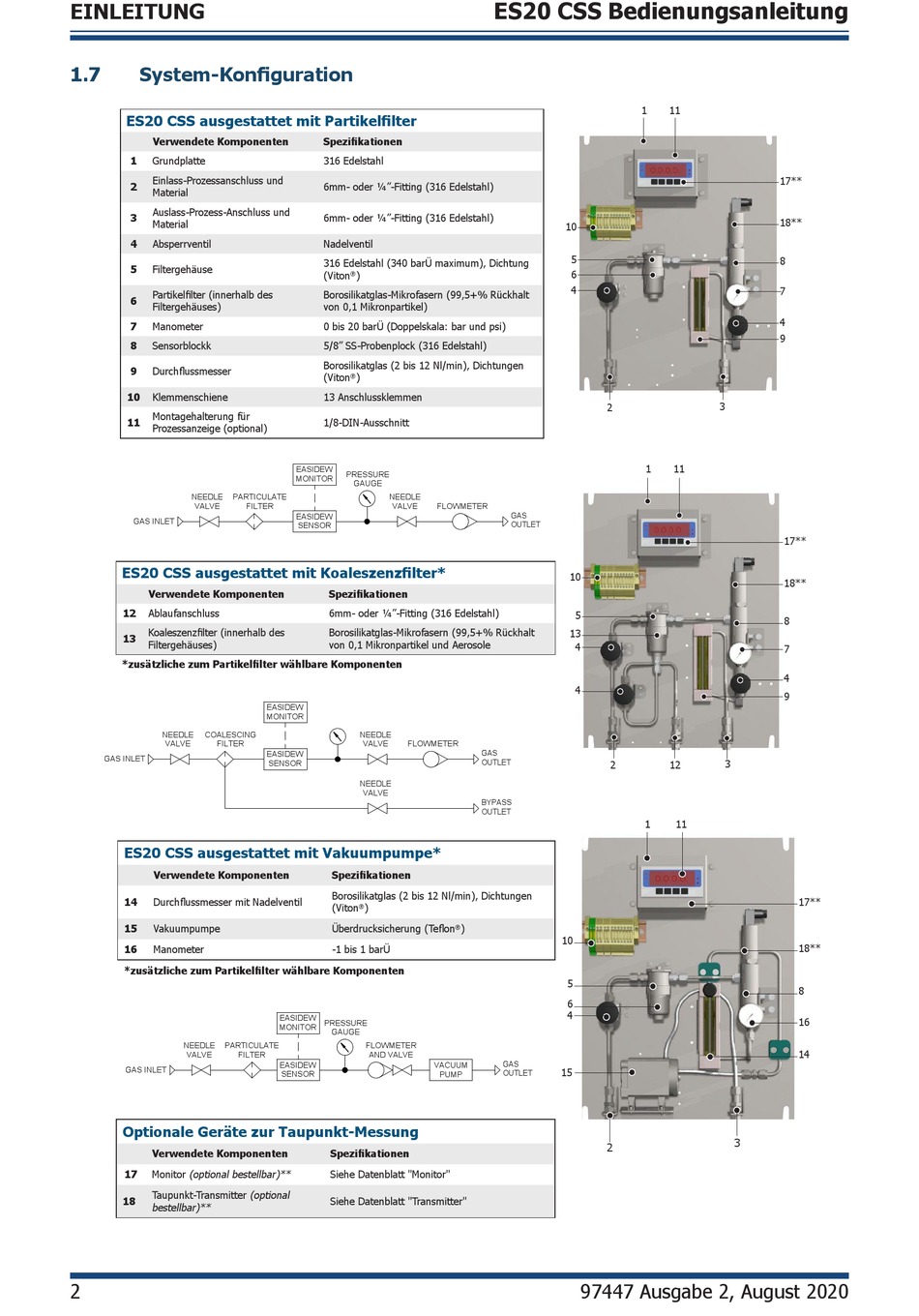

System-Konfiguration
ES20 CSS ausgestattet mit Partikelfilter
Verwendete Komponenten
1
Grundplatte
Einlass-Prozessanschluss und
2
Material
Auslass-Prozess-Anschluss und
3
Material
4
Absperrventil
5
Filtergehäuse
Partikelfilter (innerhalb des
6
Filtergehäuses)
7
Manometer
8
Sensorblockk
9
Durchflussmesser
10
Klemmenschiene
Montagehalterung für
11
Prozessanzeige (optional)
ES20 CSS ausgestattet mit Koaleszenzfilter*
Verwendete Komponenten
12
Ablaufanschluss
Koaleszenzfilter (innerhalb des
13
Filtergehäuses)
*zusätzliche zum Partikelfilter wählbare Komponenten
ES20 CSS ausgestattet mit Vakuumpumpe*
Verwendete Komponenten
14
Durchflussmesser mit Nadelventil
15
Vakuumpumpe
16
Manometer
*zusätzliche zum Partikelfilter wählbare Komponenten
Optionale Geräte zur Taupunkt-Messung
Verwendete Komponenten
17
Monitor (optional bestellbar)**
Taupunkt-Transmitter (optional
18
bestellbar)**
2
Spezifikationen
316 Edelstahl
6mm- oder ¼"-Fitting (316 Edelstahl)
6mm- oder ¼"-Fitting (316 Edelstahl)
Nadelventil
316 Edelstahl (340 barÜ maximum), Dichtung
(Viton
)
®
Borosilikatglas-Mikrofasern (99,5+% Rückhalt
von 0,1 Mikronpartikel)
0 bis 20 barÜ (Doppelskala: bar und psi)
5/8" SS-Probenplock (316 Edelstahl)
Borosilikatglas (2 bis 12 Nl/min), Dichtungen
(Viton
)
®
13 Anschlussklemmen
1/8-DIN-Ausschnitt
Spezifikationen
6mm- oder ¼"-Fitting (316 Edelstahl)
Borosilikatglas-Mikrofasern (99,5+% Rückhalt
von 0,1 Mikronpartikel und Aerosole
Spezifikationen
Borosilikatglas (2 bis 12 Nl/min), Dichtungen
(Viton
)
®
Überdrucksicherung (Teflon
-1 bis 1 barÜ
Spezifikationen
Siehe Datenblatt "Monitor"
Siehe Datenblatt "Transmitter"
ES20 CSS Bedienungsanleitung
10
5
6
4
10
5
13
4
4
)
®
10
5
6
4
15
97447 Ausgabe 2, August 2020
1
11
17**
18**
8
7
4
9
3
2
1
11
3
2
12
1
11
3
2
17**
18**
8
7
4
9
17**
18**
8
16
14
