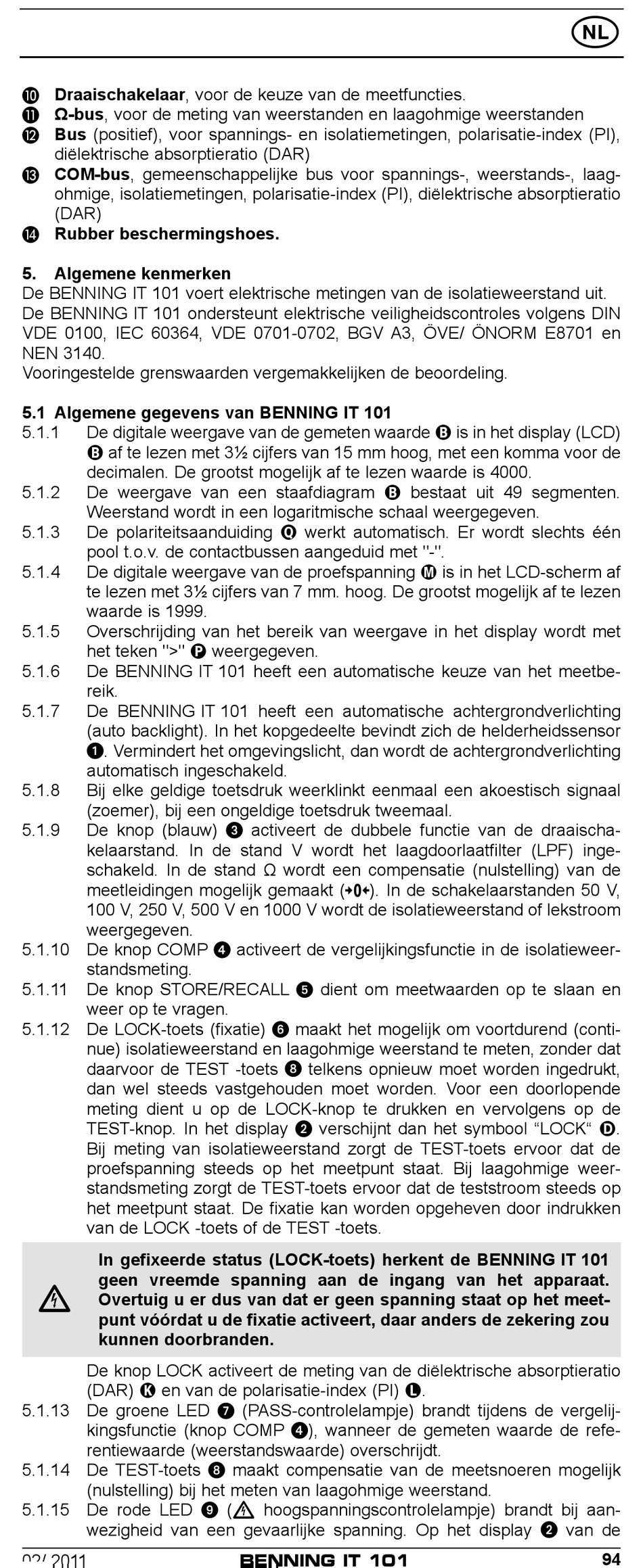

J Draaischakelaar, voor de keuze van de meetfuncties.
K Ω-bus, voor de meting van weerstanden en laagohmige weerstanden
L Bus (positief), voor spannings- en isolatiemetingen, polarisatie-index (PI),
diëlektrische absorptieratio (DAR)
M COM-bus, gemeenschappelijke bus voor spannings-, weerstands-, laag-
ohmige, isolatiemetingen, polarisatie-index (PI), diëlektrische absorptieratio
(DAR)
N Rubber beschermingshoes.
5.

Algemene kenmerken

De BENNING IT 101 voert elektrische metingen van de isolatieweerstand uit.
De BENNING IT 101 ondersteunt elektrische veiligheidscontroles volgens DIN
VDE 0100, IEC 60364, VDE 0701-0702, BGV A3, ÖVE/ ÖNORM E8701 en
NEN 3140.
Vooringestelde grenswaarden vergemakkelijken de beoordeling.
5.1 Algemene gegevens van BENNING IT 101
5.1.1 De digitale weergave van de gemeten waarde B is in het display (LCD)
B af te lezen met 3½ cijfers van 15 mm hoog, met een komma voor de
decimalen. De grootst mogelijk af te lezen waarde is 4000.
5.1.2 De weergave van een staafdiagram B bestaat uit 49 segmenten.
Weerstand wordt in een logaritmische schaal weergegeven.
5.1.3 De polariteitsaanduiding Q werkt automatisch. Er wordt slechts één
pool t.o.v. de contactbussen aangeduid met "-".
5.1.4 De digitale weergave van de proefspanning M is in het LCD-scherm af
te lezen met 3½ cijfers van 7 mm. hoog. De grootst mogelijk af te lezen
waarde is 1999.
5.1.5 Overschrijding van het bereik van weergave in het display wordt met
het teken ">" P weergegeven.
5.1.6 De BENNING IT 101 heeft een automatische keuze van het meetbe-
reik.
5.1.7 De BENNING IT 101 heeft een automatische achtergrondverlichting
(auto backlight). In het kopgedeelte bevindt zich de helderheidssensor
1 . Vermindert het omgevingslicht, dan wordt de achtergrondverlichting
automatisch ingeschakeld.
5.1.8 Bij elke geldige toetsdruk weerklinkt eenmaal een akoestisch signaal
(zoemer), bij een ongeldige toetsdruk tweemaal.
5.1.9 De knop (blauw) 3 activeert de dubbele functie van de draaischa-
kelaarstand. In de stand V wordt het laagdoorlaatfilter (LPF) inge-
schakeld. In de stand Ω wordt een compensatie (nulstelling) van de
meetleidingen mogelijk gemaakt (
100 V, 250 V, 500 V en 1000 V wordt de isolatieweerstand of lekstroom
weergegeven.
5.1.10 De knop COMP 4 activeert de vergelijkingsfunctie in de isolatieweer-
standsmeting.
5.1.11 De knop STORE/RECALL 5 dient om meetwaarden op te slaan en
weer op te vragen.
5.1.12 De LOCK-toets (fixatie) 6 maakt het mogelijk om voortdurend (conti-
nue) isolatieweerstand en laagohmige weerstand te meten, zonder dat
daarvoor de TEST -toets 8 telkens opnieuw moet worden ingedrukt,
dan wel steeds vastgehouden moet worden. Voor een doorlopende
meting dient u op de LOCK-knop te drukken en vervolgens op de
TEST-knop. In het display 2 verschijnt dan het symbool "LOCK" D.
Bij meting van isolatieweerstand zorgt de TEST-toets ervoor dat de
proefspanning steeds op het meetpunt staat. Bij laagohmige weer-
standsmeting zorgt de TEST-toets ervoor dat de teststroom steeds op
het meetpunt staat. De fixatie kan worden opgeheven door indrukken
van de LOCK -toets of de TEST -toets.
In gefixeerde status (LOCK-toets) herkent de BENNING IT 101
geen vreemde spanning aan de ingang van het apparaat.

Overtuig u er dus van dat er geen spanning staat op het meet-
punt vóórdat u de fixatie activeert, daar anders de zekering zou
kunnen doorbranden.
De knop LOCK activeert de meting van de diëlektrische absorptieratio
(DAR) K en van de polarisatie-index (PI) L.
5.1.13 De groene LED 7 (PASS-controlelampje) brandt tijdens de vergelij-
kingsfunctie (knop COMP 4 ), wanneer de gemeten waarde de refe-
rentiewaarde (weerstandswaarde) overschrijdt.
5.1.14 De TEST-toets 8 maakt compensatie van de meetsnoeren mogelijk
(nulstelling) bij het meten van laagohmige weerstand.
5.1.15 De rode LED 9 (
wezigheid van een gevaarlijke spanning. Op het display 2 van de
02/ 2011

hoogspanningscontrolelampje) brandt bij aan-
BENNING IT 101
). In de schakelaarstanden 50 V,

