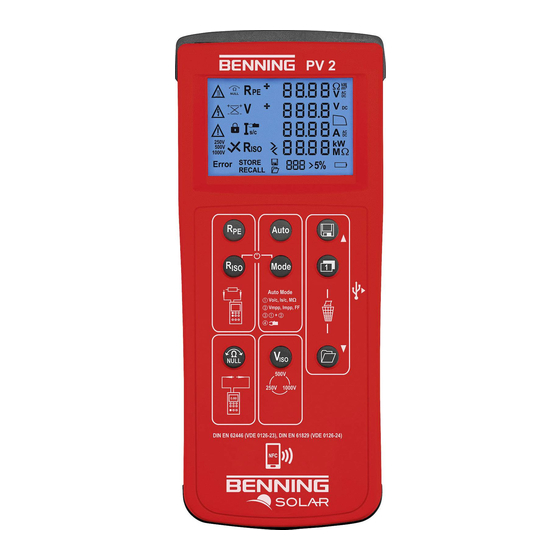

Benning PV 2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Benning Anleitungen
  4. Messgeräte
  5. PV 2
  6. Bedienungsanleitung

Benning PV 2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PV 2:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
D
Operating manual
KOMETEC
Karl Oelkers e.K.
Mess- und Prüfgeräte · Shop
Mozartstr. 10 · D-88097 Eriskirch
T: 07541 / 955-1313 · F: 07541 / 955-1131
info@kometec.de · www.kometec.de
NULL
R
Auto
PE
R
Mode
ISO
Auto Mode
a Vo/c, Is/c, MΩ
b Vmpp, Impp, FF
c a + b
d
V
ISO
NULL
500V
250V 1000V
DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24)
PV 2
%
5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Benning PV 2

Inhaltszusammenfassung für Benning PV 2

  • Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de PV 2 NULL Auto Mode Auto Mode a Vo/c, Is/c, MΩ b Vmpp, Impp, FF...
  • Seite 2 DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) Bild 1: Gerätefrontseite Fig. 1: Front tester panel CAT I CAT III 1000 V 300 V 10 A Bild 2: Geräteoberseite Fig. 2: Top side of the device BENNING PV 2 07/ 2017...
  • Seite 3 DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) Auto DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) Mode Auto Mode a Vo/c, Is/c, MΩ b Vmpp, Impp, FF c a + b NULL 500V BENNING PV 2 07/ 2017 250V 1000V...
  • Seite 4 + b Auto NULL 500V 250V 1000V DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) Mode Auto Mode a Vo/c, Is/c, MΩ b Vmpp, Impp, FF c a + b NULL 500V BENNING PV 2 07/ 2017 250V 1000V...
  • Seite 5 Vmpp, Impp, FF c a + b NULL Bild 8: AC/ DC-Strommessung mit optionalem 500V Stromzangenadapter BENNING CC 3 Fig. 8: AC/ DC current measurement by means 250V 1000V of optional current clamp adapter PV 2 BENNING CC 3...
  • Seite 6 DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) PV 2 Auto Mode Auto Mode a Vo/c, Is/c, MΩ b Vmpp, Impp, FF c a + b NULL 500V 250V 1000V DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) BENNING PV 2 07/ 2017...
  • Seite 7 Bild 11: Funkverbindung zum optionalen Einstrahlungs- und Temperaturmessgerät BENNING SUN 2 Fig. 11: Radio connection to the optional insolation and temperature measuring instrument BENNING SUN 2 PV-Modul/ -Strang PV-module/ -string Max. P ≤ 10 kW Vo/c ≤ 1000 V Is/c ≤ 15 A...

  • Seite 8: Inhaltsverzeichnis

    Prüfung des Batteriezustandes 8.1.5 Kompensation der Sicherheitsmessleitungen (Nullabgleich) 8.2 Prüfung des Schutzleiterwiderstandes, RPE 8.3 Automatische Messungen am PV-Generator 8.4 Gleich- und Wechselspannungsmessung 8.5 Strommessung mit optionalem AC/ DC-Stromzangenadapter BENNING CC 3 8.6 Isolationswiderstandsmessung (RISO, 2-polig) 8.7 Messwertspeicher 8.7.1 Messwerte speichern 8.7.2 Messwerte aufrufen 8.7.3...

  • Seite 9: Sicherheitshinweise

    Internationale, nationale und gegebenenfalls regionale Vorschriften der Elektrotechnik sind in jedem Fall einzuhalten. Einschlägige Kenntnisse der Elektrotechnik werden vorausgesetzt. Das BENNING PV 2 ist zur Messung in trockener Umgebung vorgesehen (näheres hierzu im Abschnitt 6: Umgebungsbedingungen). In der Bedienungsanleitung und auf dem BENNING PV 2 werden folgende Symbole ver wendet: Warnung vor elektrischer Gefahr! Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für Menschen zu...

  • Seite 10: Lieferumfang

    Über die 4 mm Sicherheitsmessleitungen sind Spannungsmessungen an Steckdosenstromkreise möglich. Das BENNING PV 2 darf über die 4 mm Prüf- buchsen O und P nur in Stromkreisen der Überspannungskategorie III mit max. 300 V AC/DC Leiter gegen Erde benutzt werden. Bei Spannungsmessun- gen über die 4 mm Prüf buchsen O und P sind vorher die PV-Sicherheitsmess-...

  • Seite 11: Gerätebeschreibung

    Ein Stück Sicherung Nennstrom 500 mA, F, 1000 V, Trennvermögen ≥ 1000 A, D = 6,3 mm, L = 32 mm (T.Nr. 749771) Das BENNING PV 2 benötigt sechs 1,5 V Mignon-Batterien/ Typ AA, IEC LR6 Hinweis auf optionales Zubehör: PC-Software BENNING SOLAR Manager zur Prüfberichtserstellung und Dokumentation...

  • Seite 12: Allgemeine Angaben

    Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Lagerungstemperatur: Das BENNING PV 2 kann bei Temperaturen von - 25 °C bis + 65 °C (Luft- feuchte 0 bis 90 %) gelagert werden. Dabei sind die Batterien aus dem Gerät herauszunehmen.

  • Seite 13: Prüfen Mit Dem Benning Pv

    ± (5 % + 2 Digit) Prüfen mit dem BENNING PV 2 8.1 Vorbereiten der Prüfung Benutzen und lagern Sie das BENNING PV 2 nur bei den angegebenen Lager- und Arbeits- temperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung. Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitungen überprüfen.

  • Seite 14: Einstellen Der Automatischen Abschaltzeit (Apo, Auto-Power Off)

    Befindet sich das BENNING PV 2 in Funkverbindung mit dem BENNING SUN 2, synchro- nisiert sich das Datum/ die Uhrzeit des BENNING PV 2 automatisch nach ca. 10 s auf das Datum/ die Uhrzeit des BENNING SUN 2, wenn eine Abweichung > 1 Min. festgestellt wird.

  • Seite 15: Automatische Messungen Am Pv-Generator

    > 1000 V liegt, ist keine automatische PV-Messung möglich. Zur Messung einer I-U Kennlinie (Prüfablauf/ Mode b + c ) müssen Sie zuerst das BENNING PV 2 mit dem Einstrahlungs- und Temperaturmessgerät BENNING SUN 2 koppeln (siehe Abschnitt 8.8 Funkverbindung zu BENNING SUN 2).
  • Seite 16 - I-U Kennlinie (Vmpp, Impp, FF) Isolationswiderstand Mode d : „Stromzangensymbol“ im LCD-Display Messung von … - AC/ DC Betriebsstrom über BENNING CC 3 Drücken Sie die -Taste 3 um den ausgewählten Prüfablauf (Mode) zu starten. Auto Falls eine I-U Kennlinienmessung (Mode b + c ) ausgewählt wurde, erscheint während...

  • Seite 17: Gleich- Und Wechselspannungsmessung

    Spannungsmessung über 4 mm Prüfbuchsen 8.5 Strommessung mit optionalem AC/ DC-Stromzangenadapter BENNING CC 3 (T.Nr. 044038) Das BENNING PV 2 kann mit dem optionalen AC/ DC-Stromzangenadapter BENNING CC 3 den Betriebsstrom einer PV-Anlage messen. Die ermittelten Stromwerte können in dem internen Speicher des BENNING PV 2 abgelegt und wieder aufgerufen werden.

  • Seite 18: Messwertspeicher

    8.7 Messwertspeicher 8.7.1 Messwerte speichern Das BENNING PV 2 kann bis zu 999 Displayanzeigen oder I-U Kennlinien speichern. Abhän- gig der durchgeführten Messungen werden pro Speicherplatz der Schutzleiterwiderstand, die Leerlaufspannung, der Kurzschlussstrom, der Isolationswiderstand mit Prüfspannung, die I-U Kennlinie (Umpp, Impp, FF) oder auch der gemessene AC/ DC-Strom (BENNING CC 3) mit einem Datum-/ Zeitstempel gespeichert.

  • Seite 19: Darstellung Der I-U Kennlinie Über Android-Gerät

    Anleitung. Zur Anzeige der I-U Kennlinie starten Sie bitte die APP „BENNING PV Link“, die Sie kostenlos über den Google Play Store beziehen können. Um sich mit der APP „BENNING PV Link“ vertraut zu machen, lesen Sie bitte zuerst die in der APP integrierte Bedienungsanleitung, die Sie unter den Einstellungen/Hilfe finden.

  • Seite 20: Instandhaltung

    Funkübertragung wird über ein blinkendes Dreieck oberhalb der -Taste angezeigt. Befindet sich das BENNING PV 2 in Funkreichweite des BENNING SUN 2, wird der Messwert der solaren Einstrahlung (W/m²) im LCD-Display 1 des BENNING PV 2 angezeigt. Eine AUTO-Messung (Mode 1, 2 und 3) des BENNING PV 2 erfasst zusätzlich die solare Einstrahlung, die Modul- und Umgebungstemperatur und den Datum-/ Zeitstempel des BENNING SUN 2.

  • Seite 21: Sicherstellen Des Gerätes

    So wechseln Sie die Batterien (siehe Bild 12): Schalten Sie das BENNING PV 2 aus. Legen Sie das BENNING PV 2 auf die Frontseite und lösen Sie die Schraube vom Batteriedeckel. Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab.

  • Seite 22: Sicherungswechsel

    Batterie-/ Sicherungswechsel Hinweis: Die PV-Prüfbuchsen M und N des BENNING PV 2 sind durch eine 15 A / 1000 V Solar-Siche- rung geschützt. Diese Sicherung ist nicht durch den Anwender austauschbar. Wenn die Solar- Sicherung durch Überlastung zerstört wird, zeigt das BENNING PV 2 einen Fehlercode an. Das BENNING PV 2 ist dann an den BENNING-Service einzusenden.
  • Seite 23 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
