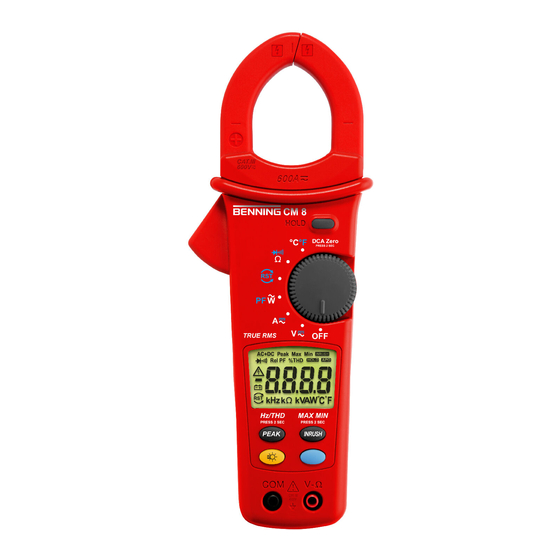

Benning CM 8 Bedienungsanleitung
Verwandte Anleitungen für Benning CM 8
Inhaltszusammenfassung für Benning CM 8

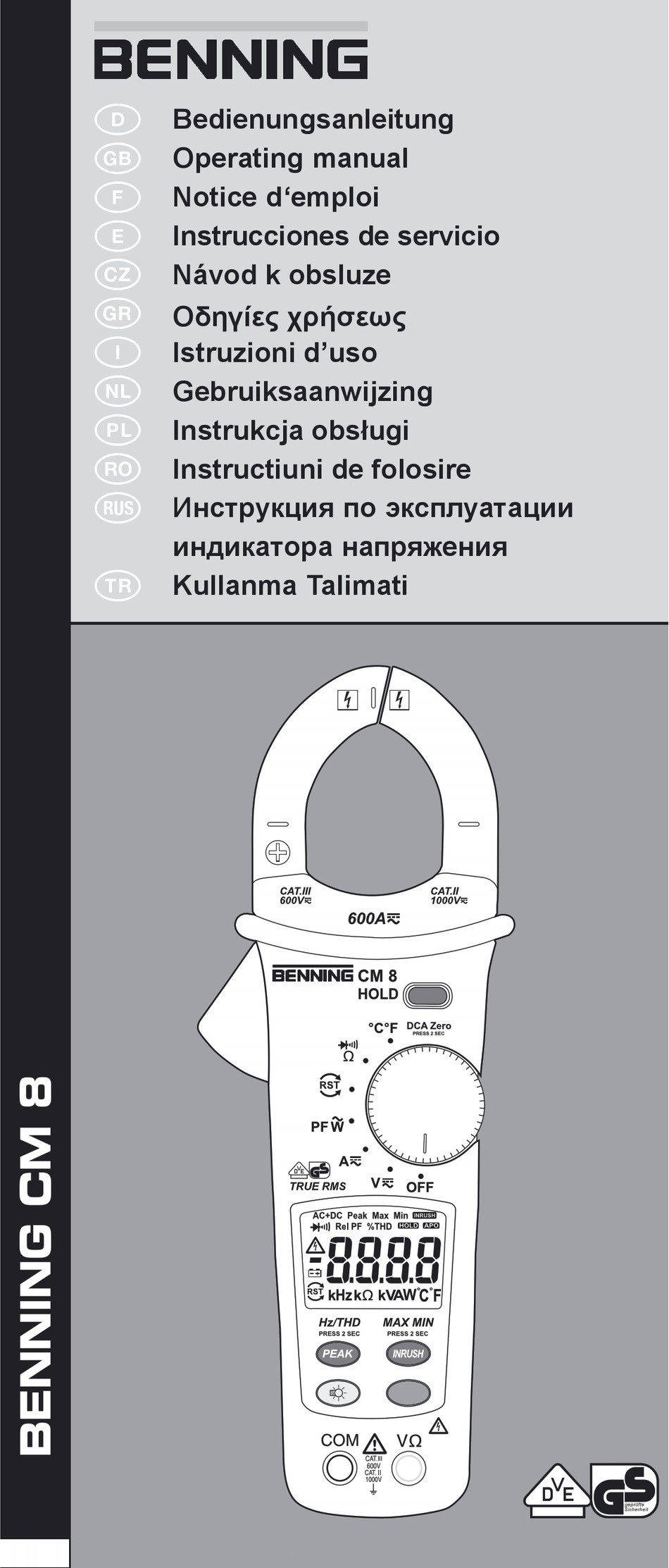

- Seite 1 Bedienungsanleitung Operating manual Notice d‘emploi Instrucciones de servicio Návod k obsluze Ο δηγίεςχρήσεως Istruzioni d’uso Gebruiksaanwijzing Instrukcjaobsługi Instructiuni de folosire Инструкцияпоэксплуатации индикаторанапряжения Kullanma Talimati ...
- Seite 2 Rys. 1 Panel przedni przyrządu Fig. 1: Parte frontal del equipo Imaginea 1: Partea frontală a aparatului Obr. 1: Přední strana přístroje Рис. 1. Фронтальная сторона прибора εικόνα 1: Μπροστινή όψη Resim 1: Cihaz önyüzü BENNING CM 8 07/ 2008...
- Seite 3 Imaginea 3: Măsurarea tensiunii alternative/ Medición de frecuencia măsurarea frecvenţei Obr. 3: Měření střídavého napětí/ Měření Рис. 3. Измерение напряжения переменного frekvence тока/ Измерение частоты εικόνα 3: Μέτρηση εναλλασσόμενης τάσης/ Resim 3: Alternatif Gerilim Ölçümü/ Frekans μέτρηση συχνότητας Ölçümü BENNING CM 8 07/ 2008...
- Seite 4 Σχήμα 5: Μέτρηση αντίστασης/ έλεγχο διόδου/ с зуммером συνέχειας με ηχητικό σήμα Resim 5: Sesli uyarıcı ile Direnç Ölçümü/ Diyot- / Ill. 5: Misura di resistenza/ prova dei diodi/ di Süreklilik kontrolü continuità con cicalino BENNING CM 8 07/ 2008...
- Seite 5 Cargas trifásicas sin cable de neutro (N) Рис. 6b: потребители, трехфазные без нулевого Obr. 6b: Trojfázový spotebi bez neutrálního vedení (N) провода (N) Σχήμα 6b: Τριφασικό φορτίο χωρίς ουδέτερο αγωγό (N) Resim 6b: Kullanıcı üç fazlı ve nötr iletken (N) yok BENNING CM 8 07/ 2008...
- Seite 6 Medida de secuencia de fases Imaginea 7: Indicarea fazei secvenţiale Obr. 7: Ukazatel smru fází Рис. 7: Индикация направления вращения Σχήμα 7: Ένδειξη διαδοχής φάσης магнитного поля. Ill. 7: Indicazione della direzione del campo Resim 7: Değişken Alan Ölçümü BENNING CM 8 07/ 2008...
- Seite 7 Obr. 9: Výmna baterií Σχήμα 9: Αντικατάσταση μπαταριών Ill. 9: Sostituzione della batteria Fig. 9: Vervanging van de batterij Rys. 9: Wymiana baterii Imaginea 9: Schimbarea bateriilor. Рис. 9. Замена батарейки Resim 9. Batarya Değişimi BENNING CM 8 07/ 2008...
-
Seite 8: Inhaltsverzeichnis
Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 8 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V DC und 1000 V AC eingesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungs- bedingungen“). -
Seite 9: Sicherheitshinweise
Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Das BENNING CM 8 darf nur in Stromkreisen der Überspan- nungskategorie II mit max. 1000 V Leiter gegen Erde oder Über- spannungskategorie III mit max. 600 V Leiter gegen Erde benutzt werden. -
Seite 10: Allgemeine Angaben
„%THD“ gibt die Angaben in % des Verhältnisses der Effektivwerte der Ober- wellen zur Summe der Grund- und Oberwellen (Klirrfaktor oder THD-R). Die Grundwelle darf zwischen 45 Hz...65 Hz (V AC oder A AC) liegen. 5.1.8 Sonderfunktionen: Durch Betätigen einer bestimmten Taste und gleich- BENNING CM 8 07/ 2008... -
Seite 11: Umgebungsbedingungen
Das BENNING CM 8 wird durch den Drehschalter 8 ein- oder ausge- schaltet. Ausschaltstellung „OFF“. 5.1.12 Das BENNING CM 8 schaltet sich nach ca. 10 Minuten selbsttätig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn eine Taste oder der Drehschalter betätigt wird. Ein Summerton signalisiert die selbsttätige Abschaltung des Gerätes. -
Seite 12: Gleichstrombereiche
Auflösung Messgenauigkeit Empfindlichkeit AC A 60 A 0,1 A ± (2,5 % des Messwertes + 2 A) > 10 A AC A 600 A ± (2,5 % des Messwertes + 5 Digit) > 10 A BENNING CM 8 07/ 2008... -
Seite 13: Harmonische Verzerrung (%Thd) Überlastschutz: 1000
± (1 % des Messwertes + 3 °C) Die angegebene Spezifikation gilt nur, wenn die Umgebungstemperatur des Multimeters innerhalb von ± 1 °C liegt. Bei einem Umgebungstemperaturwechsel benötigt das Multimeter ca. 1 Stunde, um seine Stabilität zu erlangen. BENNING CM 8 07/ 2008... -
Seite 14: Temperaturbereiche °F Überlastschutz Bei Temperaturmessung: 600
Messen mit dem BENNING CM 8 8.1 Vorbereiten der Messung Benutzen und lagern Sie das BENNING CM 8 nur bei den angegebenen Lager- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonnen ein strahlung. Angaben von Nennspannung und Nennstrom auf den Sicherheits mess - lei tun gen überprüfen. -
Seite 15: Widerstandsmessung
BENNING CM 8 kontaktieren. Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter- schreitet der Leitungswiderstand zwischen der COM-Buchse J und der Buchse für V, Ω 9 30 Ω, ertönt im BENNING CM 8 der eingebaute Summer. siehe Bild 5: Widerstandsmessung/ Dioden-/ Durchgangsprüfung mit Summer... -
Seite 16: Temperaturmessung
Bild 6c: Verbraucher dreiphasig mit Neutralleiter (N) 8.9 Drehfeldrichtungsanzeige Mit dem Drehschalter 8 die Funktion „ “ am BENNING CM 8 wählen. Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am BENNING CM 8 kontaktieren. Die rote Sicherheitsmessleitung mit der Buchse V und Ω 9 am... -
Seite 17: Reinigung
Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 8. Bringen Sie den Drehschalter 8 in die Schaltstellung „OFF“. Legen Sie das BENNING CM 8 auf die Frontseite und lösen Sie die Schraube vom Batteriedeckel. Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab. -
Seite 18: Umweltschutz
Sie nur den Handbereich an! Stecken Sie die abgewinkelten Anschlüsse in das Prüf- oder Messgerät. 11. Umweltschutz Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu. BENNING CM 8 07/ 2008... - Seite 19 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Telefon ++49 (0) 2871 - 93 - 0•Fax++49(0)2871 - 93 - 429 www.benning.de•eMail:duspol@benning.de...
