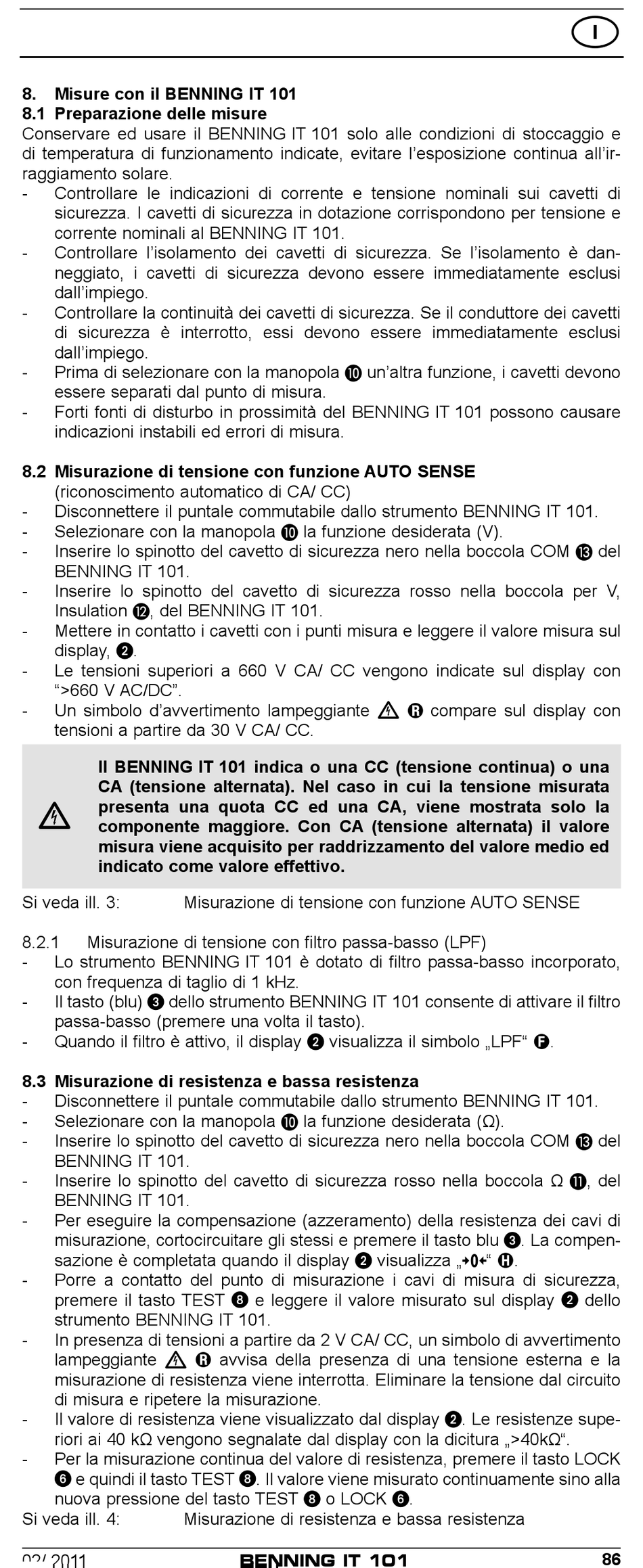

8. Misure con il BENNING IT 101
8.1 Preparazione delle misure
Conservare ed usare il BENNING IT 101 solo alle condizioni di stoccaggio e
di temperatura di funzionamento indicate, evitare l'esposizione continua all'ir-
raggiamento solare.
- Controllare le indicazioni di corrente e tensione nominali sui cavetti di
sicurezza. I cavetti di sicurezza in dotazione corrispondono per tensione e
corrente nominali al BENNING IT 101.
- Controllare l'isolamento dei cavetti di sicurezza. Se l'isolamento è dan-
neggiato, i cavetti di sicurezza devono essere immediatamente esclusi
dall'impiego.
- Controllare la continuità dei cavetti di sicurezza. Se il conduttore dei cavetti
di sicurezza è interrotto, essi devono essere immediatamente esclusi
dall'impiego.
- Prima di selezionare con la manopola J un'altra funzione, i cavetti devono
essere separati dal punto di misura.
- Forti fonti di disturbo in prossimità del BENNING IT 101 possono causare
indicazioni instabili ed errori di misura.
8.2 Misurazione di tensione con funzione AUTO SENSE
(riconoscimento automatico di CA/ CC)
- Disconnettere il puntale commutabile dallo strumento BENNING IT 101.
- Selezionare con la manopola J la funzione desiderata (V).
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM M del
BENNING IT 101.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola per V,
Insulation L, del BENNING IT 101.
- Mettere in contatto i cavetti con i punti misura e leggere il valore misura sul
display, 2 .
- Le tensioni superiori a 660 V CA/ CC vengono indicate sul display con
">660 V AC/DC".
- Un simbolo d'avvertimento lampeggiante
tensioni a partire da 30 V CA/ CC.
Il BENNING IT 101 indica o una CC (tensione continua) o una
CA (tensione alternata). Nel caso in cui la tensione misurata
presenta una quota CC ed una CA, viene mostrata solo la

componente maggiore. Con CA (tensione alternata) il valore
misura viene acquisito per raddrizzamento del valore medio ed
indicato come valore effettivo.
Si veda ill. 3:
8.2.1 Misurazione di tensione con filtro passa-basso (LPF)
- Lo strumento BENNING IT 101 è dotato di filtro passa-basso incorporato,
con frequenza di taglio di 1 kHz.
- Il tasto (blu) 3 dello strumento BENNING IT 101 consente di attivare il filtro
passa-basso (premere una volta il tasto).
- Quando il filtro è attivo, il display 2 visualizza il simbolo „LPF" F.
8.3 Misurazione di resistenza e bassa resistenza
- Disconnettere il puntale commutabile dallo strumento BENNING IT 101.
- Selezionare con la manopola J la funzione desiderata (Ω).
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM M del
BENNING IT 101.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola Ω K, del
BENNING IT 101.
- Per eseguire la compensazione (azzeramento) della resistenza dei cavi di
misurazione, cortocircuitare gli stessi e premere il tasto blu 3 . La compen-
sazione è completata quando il display 2 visualizza „
- Porre a contatto del punto di misurazione i cavi di misura di sicurezza,
premere il tasto TEST 8 e leggere il valore misurato sul display 2 dello
strumento BENNING IT 101.
- In presenza di tensioni a partire da 2 V CA/ CC, un simbolo di avvertimento
lampeggiante
misurazione di resistenza viene interrotta. Eliminare la tensione dal circuito
di misura e ripetere la misurazione.
- Il valore di resistenza viene visualizzato dal display 2 . Le resistenze supe-
riori ai 40 kΩ vengono segnalate dal display con la dicitura „>40kΩ".
- Per la misurazione continua del valore di resistenza, premere il tasto LOCK
6 e quindi il tasto TEST 8 . Il valore viene misurato continuamente sino alla
nuova pressione del tasto TEST 8 o LOCK 6 .
Si veda ill. 4:
