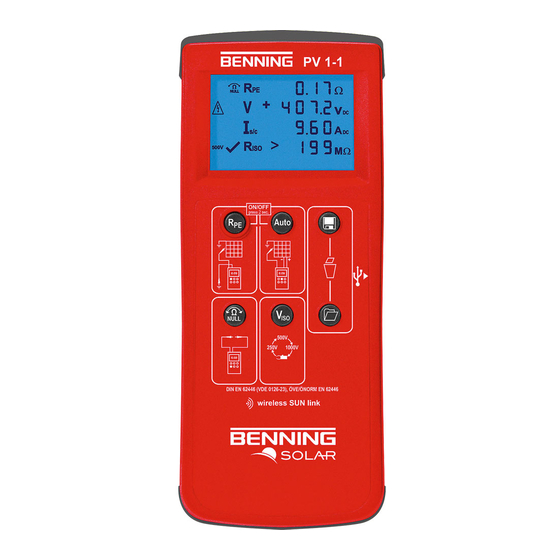

Benning PV 1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Benning Anleitungen
  4. Messgeräte
  5. PV 1
  6. Bedienungsanleitung

Benning PV 1 Bedienungsanleitung

Photovoltaiktester
Vorschau ausblenden Andere Handbücher für PV 1:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

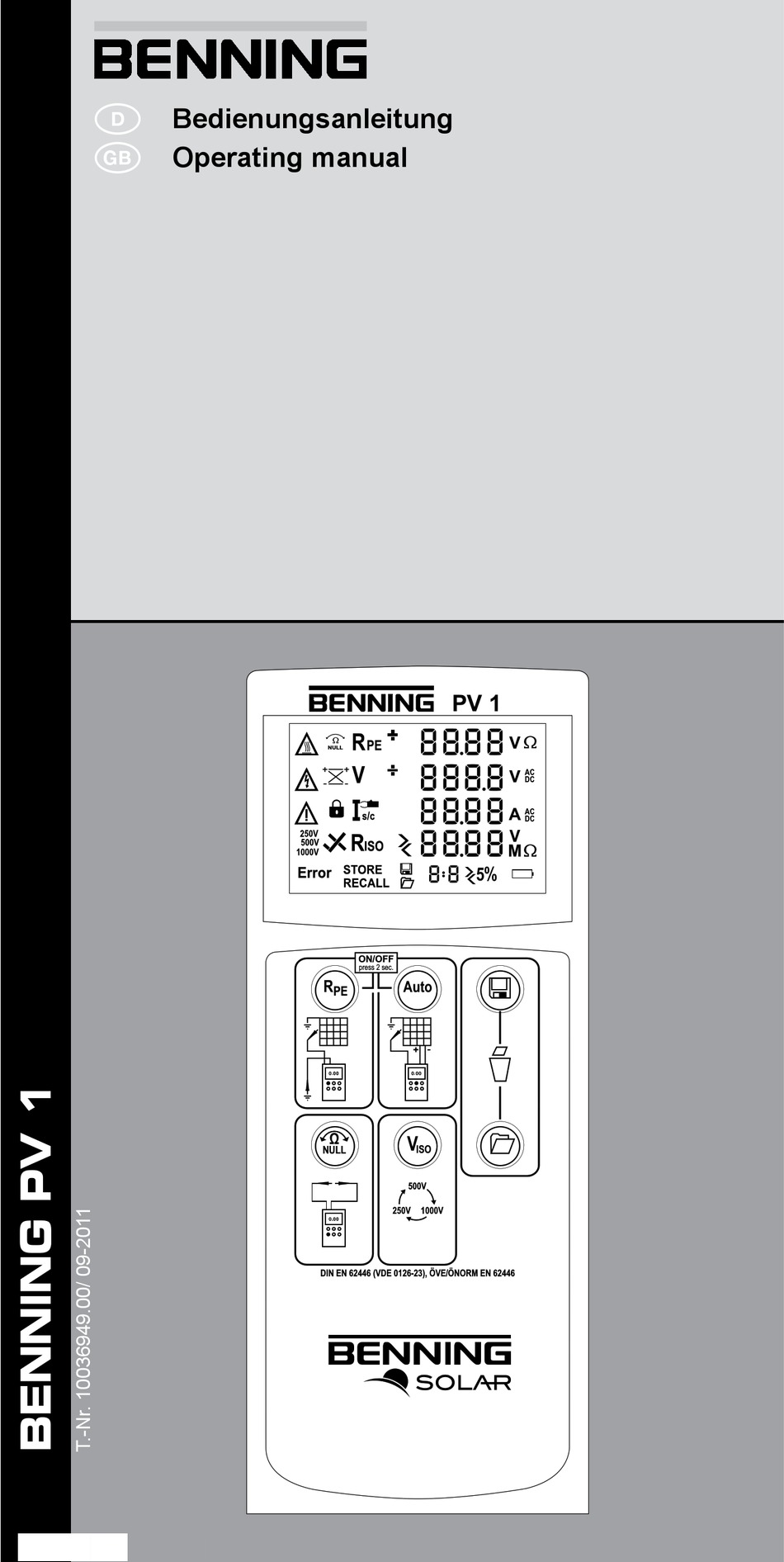

Bedienungsanleitung
D
Operating manual
PV 1
NULL
ON/OFF
press 2 sec.
R
Auto
PE
V
ISO
NULL
500V
250V
1000V
DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446
%
5

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Benning PV 1

Inhaltszusammenfassung für Benning PV 1

  • Seite 1 Bedienungsanleitung Operating manual  PV 1 NULL ON/OFF press 2 sec. Auto NULL 500V 250V 1000V DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446...
  • Seite 2 DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446 Bild 1: Gerätefrontseite Fig. 1: Appliance front face CAT I CAT III 1000 V 300 V 10 A  Bild 2: Geräteoberseite Fig. 2: Top side of the device BENNING PV 1 09/ 2011...
  • Seite 3 Null balance of the measuring lead for R measurement PV 1 PV 1 NULL NULL ON/OFF press 2 sec. Auto NULL 500V 250V 1000V DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446 ON/OFF press 2 sec. Auto NULL 500V 250V 1000V BENNING PV 1 09/ 2011...
  • Seite 4 DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446 PV 1 NULL PV 1 NULL ON/OFF press 2 sec. Auto ON/OFF press 2 sec. Auto NULL 500V 250V 1000V DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446 NULL 500V 250V 1000V BENNING PV 1 09/ 2011...
  • Seite 5 Auto NULL 500V Bild 8: AC/ DC-Strommessung mit optionalem 250V 1000V Stromzangenadapter BENNING CC 3 Fig. 8: AC/ DC current measurement by means of optional current clamp adapter PV 1 BENNING CC 3 NULL DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446...
  • Seite 6 D  Bild 9: Batterie-/ Sicherungswechsel Fig. 9: Battery/ fuse replacement BENNING PV 1 09/ 2011...

  • Seite 7: Inhaltsverzeichnis

    Internationale, nationale und gegebenenfalls regionale Vorschriften der Elektrotechnik sind in jedem Fall einzuhalten. Einschlägige Kenntnisse der Elektrotechnik werden vorausgesetzt. Das BENNING PV 1 ist zur Messung in trockener Umgebung vorgesehen (näheres hierzu im Abschnitt 6: Umgebungsbedingungen). In der Bedienungsanleitung und auf dem BENNING PV 1 werden folgende Symbole ver wendet: Warnung vor elektrischer Gefahr! ...

  • Seite 8: Sicherheitshinweise

    Weder Plus- noch Minuspol des PV-Generators darf geerdet sein! Über die 4 mm Sicherheitsmessleitungen sind Spannungsmessungen an Steckdosenstromkreise möglich. Das BENNING PV 1 darf über die 4 mm Prüf- buchsen  und K nur in Stromkreisen der Überspannungskategorie III mit ...

  • Seite 9: Reinigung

    Das BENNING PV 1 enthält eine Sicherung zum Überlastschutz: Ein Stück Sicherung Nennstrom 500 mA, F, 1000 V, Trennvermögen ≥ 1000 A, D = 6,3 mm, L = 32 mm (T.Nr. 749771) Das BENNING PV 1 benötigt sechs 1,5 V Mignon-Batterien/ Typ AA, IEC LR6 Hinweis auf optionales Zubehör: AC/ DC-Stromzangenadapter BENNING CC 3 zum Anschluss an das BENNING PV 1. Die gemessenen AC/ DC-Stromwerte können in dem Speicher des BENNING PV 1 abgelegt...

  • Seite 10: Allgemeine Angaben

    Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Lagerungstemperatur: Das BENNING PV 1 kann bei Temperaturen von - 25 °C bis + 65 °C (Luft- feuchte 0 bis 90 %) gelagert werden. Dabei sind die Batterien aus dem Gerät herauszunehmen.

  • Seite 11: Pv-Modul/ Pv-Strang, Leerlaufspannung, Vo/C

    ± (5 % + 2 Digit) Prüfen mit dem BENNING PV 1 8.1 Vorbereiten der Prüfung Benutzen und lagern Sie das BENNING PV 1 nur bei den angegebenen Lager- und Arbeits- temperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung. Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitungen überprüfen.

  • Seite 12: Prüfung Des Batteriezustandes

    8.1.2 Prüfung des Batteriezustandes Das BENNING PV 1 führt während des Einschaltens und im laufenden Betrieb einen automati- schen Batterietest durch. Entladene Batterien werden durch ein Batteriesymbol P im LCD-Dis- play 1 dargestellt. Sobald das Batteriesymbol blinkt sind die Batterien umgehend zu ersetzen (siehe Abschnitt 9.4, „Batteriewechsel“).
  • Seite 13 -Taste 3 drücken, zur automatischen Messung des ersten PV-Strangs. Auto -Taste 7 drücken, um die Messwerte zu speichern. Verbinden Sie den nächsten PV-Strang mit dem BENNING PV 1 und drücken Sie die Auto -Taste 3 zum Start der automatischen Messung.

  • Seite 14: Instandhaltung

    8.7 Messwertspeicher 8.7.1 Messwerte speichern Das BENNING PV 1 kann bis zu 50 Displayanzeigen speichern. Abhängig der durchgeführten Messungen werden pro Speicherplatz der Schutzleiterwiderstand, die Leerlaufspannung, der Kurzschlussstrom, der Isolationswiderstand mit Prüfspannung oder auch der gemessene AC/ DC-Strom (BENNING CC 3) gespeichert.

  • Seite 15: Sicherstellen Des Gerätes

    Vor dem Öffnen das BENNING PV 1 unbedingt spannungsfrei machen!  Elektrische Gefahr! Das BENNING PV 1 wird durch eine eingebaute Sicherung (500mA, 1000 V, F, D = 6,3 mm, L = 32 mm), (T.Nr. 749771) vor Überlastung geschützt. So wechseln Sie die Sicherung (siehe Bild 9): Schalten Sie das BENNING PV 1 aus.

  • Seite 16: Ersatzteile

    9.7 Ersatzteile Sicherung 500 mA, F, 1000 V, Trennvermögen ≥ 500 A, D = 6,3 mm, L = 32 mm, T.Nr. 749771 10. Umweltschutz Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen- den Rückgabe- und Sammelsystemen zu. BENNING PV 1 09/ 2011...
  • Seite 26 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
