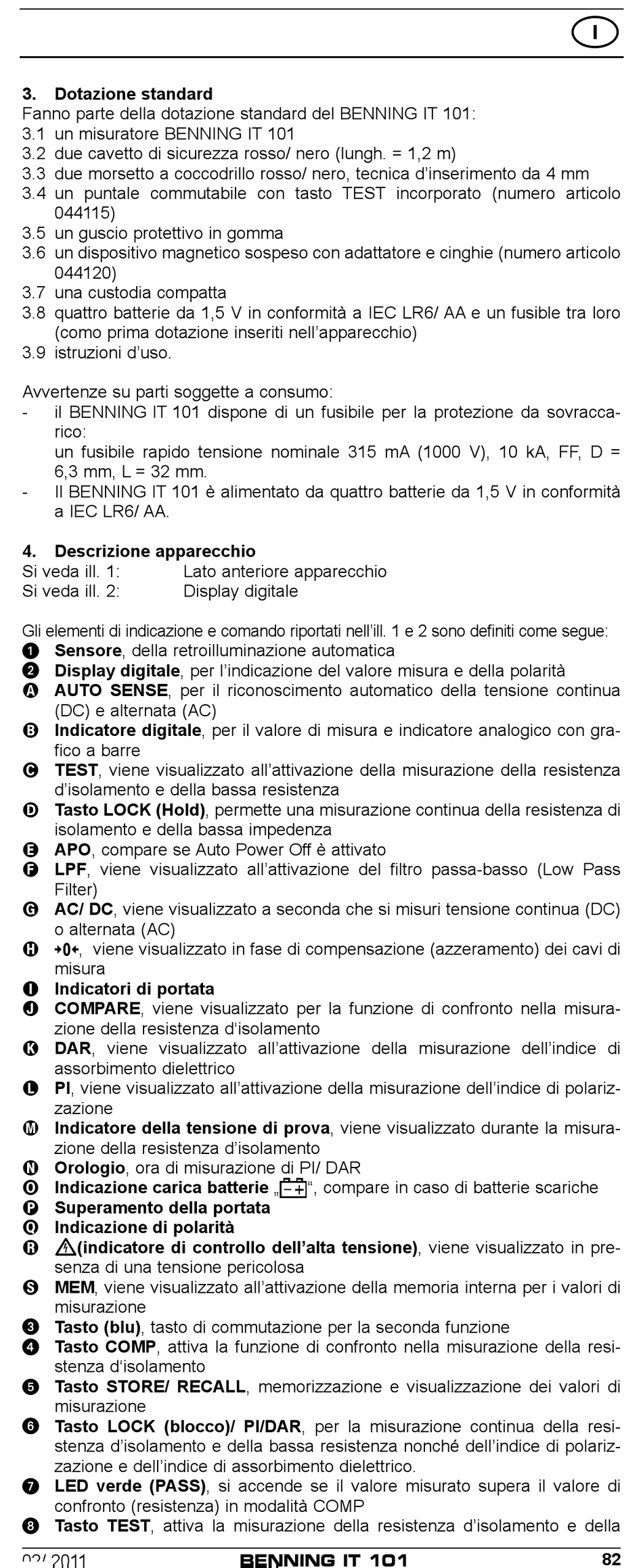

3. Dotazione standard
Fanno parte della dotazione standard del BENNING IT 101:
3.1 un misuratore BENNING IT 101
3.2 due cavetto di sicurezza rosso/ nero (lungh. = 1,2 m)
3.3 due morsetto a coccodrillo rosso/ nero, tecnica d'inserimento da 4 mm
3.4 un puntale commutabile con tasto TEST incorporato (numero articolo
044115)
3.5 un guscio protettivo in gomma
3.6 un dispositivo magnetico sospeso con adattatore e cinghie (numero articolo
044120)
3.7 una custodia compatta
3.8 quattro batterie da 1,5 V in conformità a IEC LR6/ AA e un fusible tra loro
(como prima dotazione inseriti nell'apparecchio)
3.9 istruzioni d'uso.
Avvertenze su parti soggette a consumo:
- il BENNING IT 101 dispone di un fusibile per la protezione da sovracca-
rico:
un fusibile rapido tensione nominale 315 mA (1000 V), 10 kA, FF, D =
6,3 mm, L = 32 mm.
- Il BENNING IT 101 è alimentato da quattro batterie da 1,5 V in conformità
a IEC LR6/ AA.
4. Descrizione apparecchio
Si veda ill. 1:
Si veda ill. 2:
Gli elementi di indicazione e comando riportati nell'ill. 1 e 2 sono definiti come segue:
1 Sensore, della retroilluminazione automatica
2 Display digitale, per l'indicazione del valore misura e della polarità
A AUTO SENSE, per il riconoscimento automatico della tensione continua
(DC) e alternata (AC)
B Indicatore digitale, per il valore di misura e indicatore analogico con gra-
fico a barre
C TEST, viene visualizzato all'attivazione della misurazione della resistenza
d'isolamento e della bassa resistenza
D Tasto LOCK (Hold), permette una misurazione continua della resistenza di
isolamento e della bassa impedenza
E APO, compare se Auto Power Off è attivato
F LPF, viene visualizzato all'attivazione del filtro passa-basso (Low Pass
Filter)
G AC/ DC, viene visualizzato a seconda che si misuri tensione continua (DC)
o alternata (AC)
, viene visualizzato in fase di compensazione (azzeramento) dei cavi di
H
misura
I Indicatori di portata
J COMPARE, viene visualizzato per la funzione di confronto nella misura-
zione della resistenza d'isolamento
K DAR, viene visualizzato all'attivazione della misurazione dell'indice di
assorbimento dielettrico
L PI, viene visualizzato all'attivazione della misurazione dell'indice di polariz-
zazione
M Indicatore della tensione di prova, viene visualizzato durante la misura-
zione della resistenza d'isolamento
N Orologio, ora di misurazione di PI/ DAR
O Indicazione carica batterie „
P Superamento della portata
Q Indicazione di polarità

(indicatore di controllo dell'alta tensione), viene visualizzato in pre-
R
senza di una tensione pericolosa
S MEM, viene visualizzato all'attivazione della memoria interna per i valori di
misurazione
3 Tasto (blu), tasto di commutazione per la seconda funzione
4 Tasto COMP, attiva la funzione di confronto nella misurazione della resi-
stenza d'isolamento
5 Tasto STORE/ RECALL, memorizzazione e visualizzazione dei valori di
misurazione
6 Tasto LOCK (blocco)/ PI/DAR, per la misurazione continua della resi-
stenza d'isolamento e della bassa resistenza nonché dell'indice di polariz-
zazione e dell'indice di assorbimento dielettrico.
7 LED verde (PASS), si accende se il valore misurato supera il valore di
confronto (resistenza) in modalità COMP
8 Tasto TEST, attiva la misurazione della resistenza d'isolamento e della
02/ 2011
Lato anteriore apparecchio
Display digitale
BENNING IT 101
", compare in caso di batterie scariche
I
