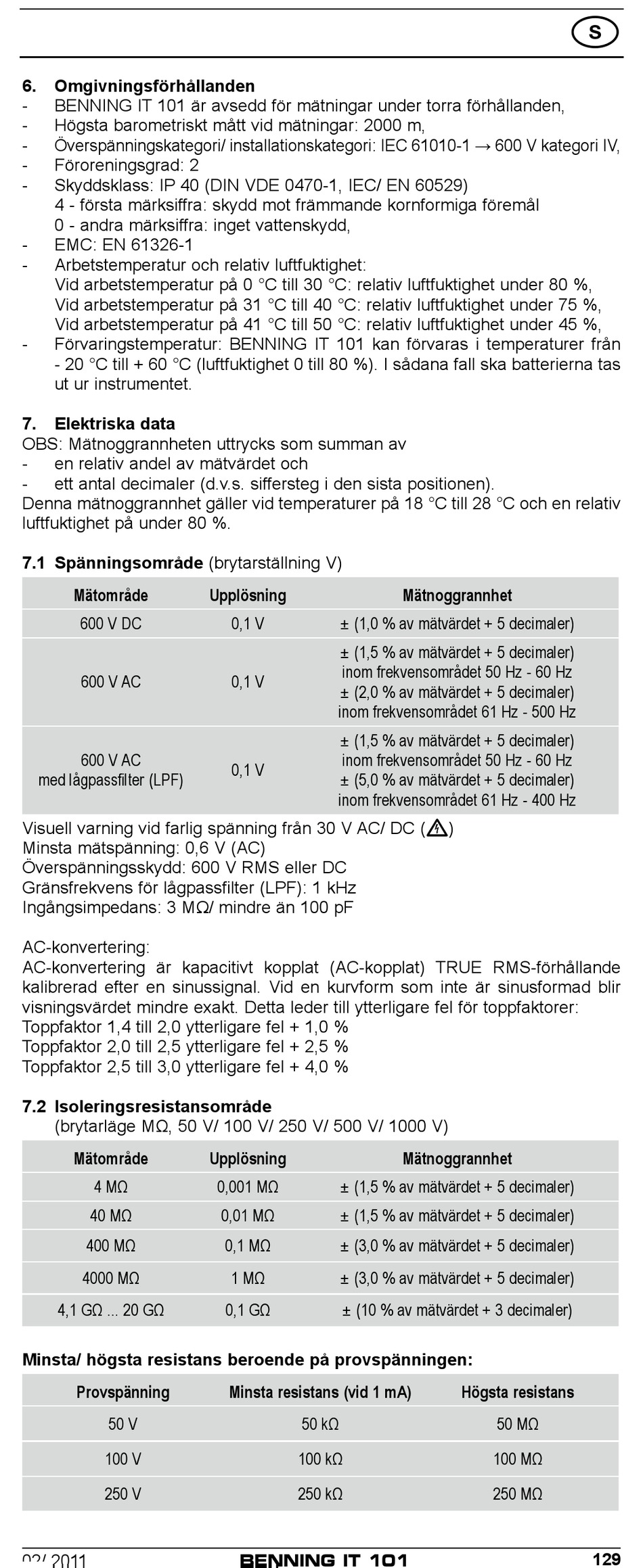

6. Omgivningsförhållanden
- BENNING IT 101 är avsedd för mätningar under torra förhållanden,
- Högsta barometriskt mått vid mätningar: 2000 m,
- Överspänningskategori/ installationskategori: IEC 61010-1 → 600 V kategori IV,
- Föroreningsgrad: 2
- Skyddsklass: IP 40 (DIN VDE 0470-1, IEC/ EN 60529)
4 - första märksiffra: skydd mot främmande kornformiga föremål
0 - andra märksiffra: inget vattenskydd,
- EMC: EN 61326-1
- Arbetstemperatur och relativ luftfuktighet:
Vid arbetstemperatur på 0 °C till 30 °C: relativ luftfuktighet under 80 %,
Vid arbetstemperatur på 31 °C till 40 °C: relativ luftfuktighet under 75 %,
Vid arbetstemperatur på 41 °C till 50 °C: relativ luftfuktighet under 45 %,
- Förvaringstemperatur: BENNING IT 101 kan förvaras i temperaturer från
- 20 °C till + 60 °C (luftfuktighet 0 till 80 %). I sådana fall ska batterierna tas
ut ur instrumentet.
7.

Elektriska data

OBS: Mätnoggrannheten uttrycks som summan av
- en relativ andel av mätvärdet och
- ett antal decimaler (d.v.s. siffersteg i den sista positionen).
Denna mätnoggrannhet gäller vid temperaturer på 18 °C till 28 °C och en relativ
luftfuktighet på under 80 %.
7.1 Spänningsområde (brytarställning V)
Mätområde
600 V DC
600 V AC
600 V AC
med lågpassfilter (LPF)
Visuell varning vid farlig spänning från 30 V AC/ DC (
Minsta mätspänning: 0,6 V (AC)
Överspänningsskydd: 600 V RMS eller DC
Gränsfrekvens för lågpassfilter (LPF): 1 kHz
Ingångsimpedans: 3 MΩ/ mindre än 100 pF
AC-konvertering:
AC-konvertering är kapacitivt kopplat (AC-kopplat) TRUE RMS-förhållande
kalibrerad efter en sinussignal. Vid en kurvform som inte är sinusformad blir
visningsvärdet mindre exakt. Detta leder till ytterligare fel för toppfaktorer:
Toppfaktor 1,4 till 2,0 ytterligare fel + 1,0 %
Toppfaktor 2,0 till 2,5 ytterligare fel + 2,5 %
Toppfaktor 2,5 till 3,0 ytterligare fel + 4,0 %
7.2 Isoleringsresistansområde
(brytarläge MΩ, 50 V/ 100 V/ 250 V/ 500 V/ 1000 V)
Mätområde
4 MΩ
40 MΩ
400 MΩ
4000 MΩ
4,1 GΩ ... 20 GΩ
Minsta/ högsta resistans beroende på provspänningen:
Provspänning
50 V
100 V
250 V
02/ 2011
Upplösning
0,1 V
0,1 V
0,1 V
Upplösning
0,001 MΩ
0,01 MΩ
0,1 MΩ
1 MΩ
0,1 GΩ
Minsta resistans (vid 1 mA)
50 kΩ
100 kΩ
250 kΩ
BENNING IT 101
Mätnoggrannhet
± (1,0 % av mätvärdet + 5 decimaler)
± (1,5 % av mätvärdet + 5 decimaler)
inom frekvensområdet 50 Hz - 60 Hz
± (2,0 % av mätvärdet + 5 decimaler)
inom frekvensområdet 61 Hz - 500 Hz
± (1,5 % av mätvärdet + 5 decimaler)
inom frekvensområdet 50 Hz - 60 Hz
± (5,0 % av mätvärdet + 5 decimaler)
inom frekvensområdet 61 Hz - 400 Hz

)
Mätnoggrannhet
± (1,5 % av mätvärdet + 5 decimaler)
± (1,5 % av mätvärdet + 5 decimaler)
± (3,0 % av mätvärdet + 5 decimaler)
± (3,0 % av mätvärdet + 5 decimaler)
± (10 % av mätvärdet + 3 decimaler)
S
Högsta resistans
50 MΩ
100 MΩ
250 MΩ
