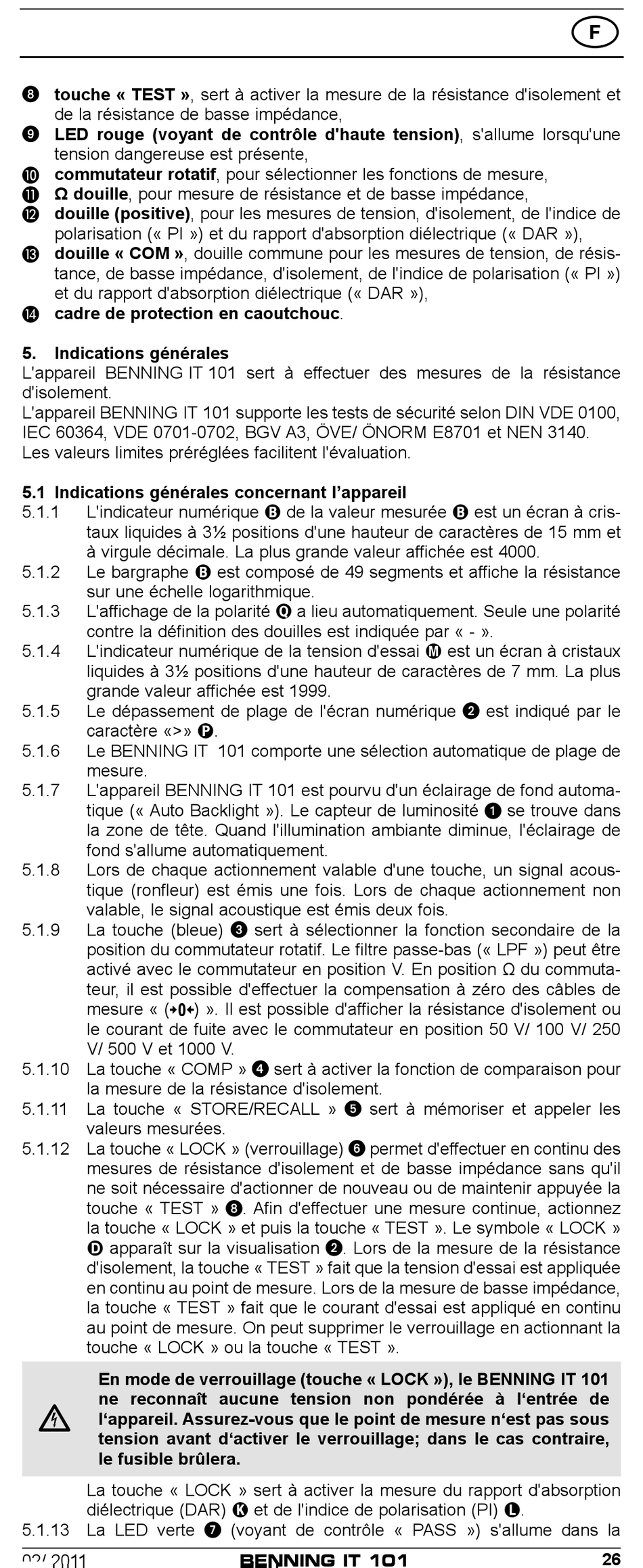

8 touche « TEST », sert à activer la mesure de la résistance d'isolement et
de la résistance de basse impédance,
9 LED rouge (voyant de contrôle d'haute tension), s'allume lorsqu'une
tension dangereuse est présente,
J commutateur rotatif, pour sélectionner les fonctions de mesure,
K Ω douille, pour mesure de résistance et de basse impédance,
L douille (positive), pour les mesures de tension, d'isolement, de l'indice de
polarisation (« PI ») et du rapport d'absorption diélectrique (« DAR »),
M douille « COM », douille commune pour les mesures de tension, de résis-
tance, de basse impédance, d'isolement, de l'indice de polarisation (« PI »)
et du rapport d'absorption diélectrique (« DAR »),
N cadre de protection en caoutchouc.
5. Indications générales
L'appareil BENNING IT 101 sert à effectuer des mesures de la résistance
d'isolement.
L'appareil BENNING IT 101 supporte les tests de sécurité selon DIN VDE 0100,
IEC 60364, VDE 0701-0702, BGV A3, ÖVE/ ÖNORM E8701 et NEN 3140.
Les valeurs limites préréglées facilitent l'évaluation.
5.1 Indications générales concernant l'appareil
5.1.1 L'indicateur numérique B de la valeur mesurée B est un écran à cris-
taux liquides à 3½ positions d'une hauteur de caractères de 15 mm et
à virgule décimale. La plus grande valeur affichée est 4000.
5.1.2 Le bargraphe B est composé de 49 segments et affiche la résistance
sur une échelle logarithmique.
5.1.3 L'affichage de la polarité Q a lieu automatiquement. Seule une polarité
contre la définition des douilles est indiquée par « - ».
5.1.4 L'indicateur numérique de la tension d'essai M est un écran à cristaux
liquides à 3½ positions d'une hauteur de caractères de 7 mm. La plus
grande valeur affichée est 1999.
5.1.5 Le dépassement de plage de l'écran numérique 2 est indiqué par le
caractère «>» P.
5.1.6 Le BENNING IT 101 comporte une sélection automatique de plage de
mesure.
5.1.7 L'appareil BENNING IT 101 est pourvu d'un éclairage de fond automa-
tique (« Auto Backlight »). Le capteur de luminosité 1 se trouve dans
la zone de tête. Quand l'illumination ambiante diminue, l'éclairage de
fond s'allume automatiquement.
5.1.8 Lors de chaque actionnement valable d'une touche, un signal acous-
tique (ronfleur) est émis une fois. Lors de chaque actionnement non
valable, le signal acoustique est émis deux fois.
5.1.9 La touche (bleue) 3 sert à sélectionner la fonction secondaire de la
position du commutateur rotatif. Le filtre passe-bas (« LPF ») peut être
activé avec le commutateur en position V. En position Ω du commuta-
teur, il est possible d'effectuer la compensation à zéro des câbles de
mesure « (
le courant de fuite avec le commutateur en position 50 V/ 100 V/ 250
V/ 500 V et 1000 V.
5.1.10 La touche « COMP » 4 sert à activer la fonction de comparaison pour
la mesure de la résistance d'isolement.
5.1.11 La touche « STORE/RECALL » 5 sert à mémoriser et appeler les
valeurs mesurées.
5.1.12 La touche « LOCK » (verrouillage) 6 permet d'effectuer en continu des
mesures de résistance d'isolement et de basse impédance sans qu'il
ne soit nécessaire d'actionner de nouveau ou de maintenir appuyée la
touche « TEST » 8 . Afin d'effectuer une mesure continue, actionnez
la touche « LOCK » et puis la touche « TEST ». Le symbole « LOCK »
D apparaît sur la visualisation 2 . Lors de la mesure de la résistance
d'isolement, la touche « TEST » fait que la tension d'essai est appliquée
en continu au point de mesure. Lors de la mesure de basse impédance,
la touche « TEST » fait que le courant d'essai est appliqué en continu
au point de mesure. On peut supprimer le verrouillage en actionnant la
touche « LOCK » ou la touche « TEST ».
En mode de verrouillage (touche « LOCK »), le BENNING IT 101
ne reconnaît aucune tension non pondérée à l'entrée de

l'appareil. Assurez-vous que le point de mesure n'est pas sous
tension avant d'activer le verrouillage; dans le cas contraire,
le fusible brûlera.
La touche « LOCK » sert à activer la mesure du rapport d'absorption
diélectrique (DAR) K et de l'indice de polarisation (PI) L.
5.1.13 La LED verte 7 (voyant de contrôle « PASS ») s'allume dans la
02/ 2011
) ». Il est possible d'afficher la résistance d'isolement ou
