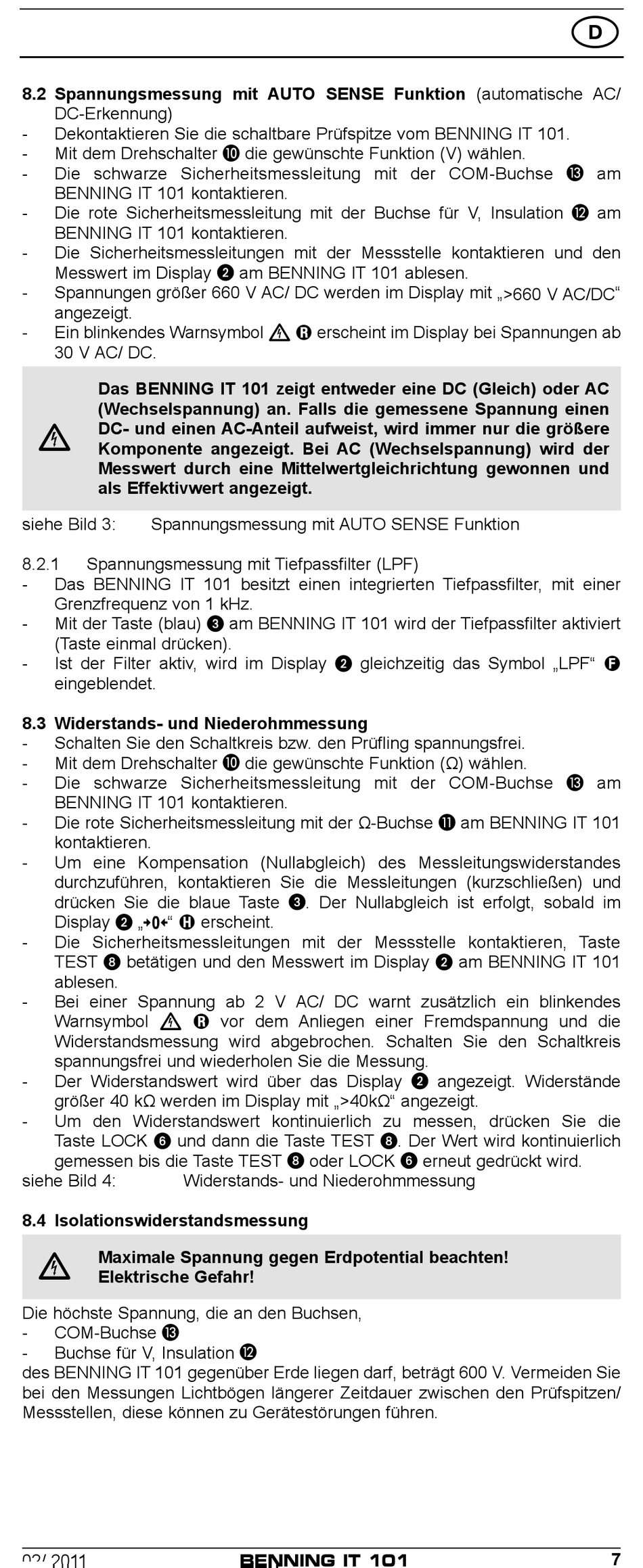

8.2 Spannungsmessung mit AUTO SENSE Funktion (automatische AC/
DC-Erkennung)
- Dekontaktieren Sie die schaltbare Prüfspitze vom BENNING IT 101.
- Mit dem Drehschalter J die gewünschte Funktion (V) wählen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse M am
BENNING IT 101 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, Insulation L am
BENNING IT 101 kontaktieren.
- Die Sicherheitsmessleitungen mit der Messstelle kontaktieren und den
Messwert im Display 2 am BENNING IT 101 ablesen.
- Spannungen größer 660 V AC/ DC werden im Display mit „ >660 V AC/DC "
angezeigt.
- Ein blinkendes Warnsymbol
30 V AC/ DC.
Das BENNING IT 101 zeigt entweder eine DC (Gleich) oder AC
(Wechselspannung) an. Falls die gemessene Spannung einen
DC- und einen AC-Anteil aufweist, wird immer nur die größere

Komponente angezeigt. Bei AC (Wechselspannung) wird der
Messwert durch eine Mittelwertgleichrichtung gewonnen und
als Effektivwert angezeigt.
siehe Bild 3:
8.2.1 Spannungsmessung mit Tiefpassfilter (LPF)
- Das BENNING IT 101 besitzt einen integrierten Tiefpassfilter, mit einer
Grenzfrequenz von 1 kHz.
- Mit der Taste (blau) 3 am BENNING IT 101 wird der Tiefpassfilter aktiviert
(Taste einmal drücken).
- Ist der Filter aktiv, wird im Display 2 gleichzeitig das Symbol „LPF" F
eingeblendet.
8.3 Widerstands- und Niederohmmessung
- Schalten Sie den Schaltkreis bzw. den Prüfling spannungsfrei.
- Mit dem Drehschalter J die gewünschte Funktion (Ω) wählen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse M am
BENNING IT 101 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Ω-Buchse K am BENNING IT 101
kontaktieren.
- Um eine Kompensation (Nullabgleich) des Messleitungswiderstandes
durchzuführen, kontaktieren Sie die Messleitungen (kurzschließen) und
drücken Sie die blaue Taste 3 . Der Nullabgleich ist erfolgt, sobald im
Display 2 „
- Die Sicherheitsmessleitungen mit der Messstelle kontaktieren, Taste
TEST 8 betätigen und den Messwert im Display 2 am BENNING IT 101
ablesen.
- Bei einer Spannung ab 2 V AC/ DC warnt zusätzlich ein blinkendes
Warnsymbol
Widerstandsmessung wird abgebrochen. Schalten Sie den Schaltkreis
spannungsfrei und wiederholen Sie die Messung.
- Der Widerstandswert wird über das Display 2 angezeigt. Widerstände
größer 40 kΩ werden im Display mit „>40kΩ" angezeigt.
- Um den Widerstandswert kontinuierlich zu messen, drücken Sie die
Taste LOCK 6 und dann die Taste TEST 8 . Der Wert wird kontinuierlich
gemessen bis die Taste TEST 8 oder LOCK 6 erneut gedrückt wird.
siehe Bild 4:

8.4 Isolationswiderstandsmessung

Maximale Spannung gegen Erdpotential beachten!

Elektrische Gefahr!
Die höchste Spannung, die an den Buchsen,
- COM-Buchse M
- Buchse für V, Insulation L
des BENNING IT 101 gegenüber Erde liegen darf, beträgt 600 V. Vermeiden Sie
bei den Messungen Lichtbögen längerer Zeitdauer zwischen den Prüfspitzen/
Messstellen, diese können zu Gerätestörungen führen.
