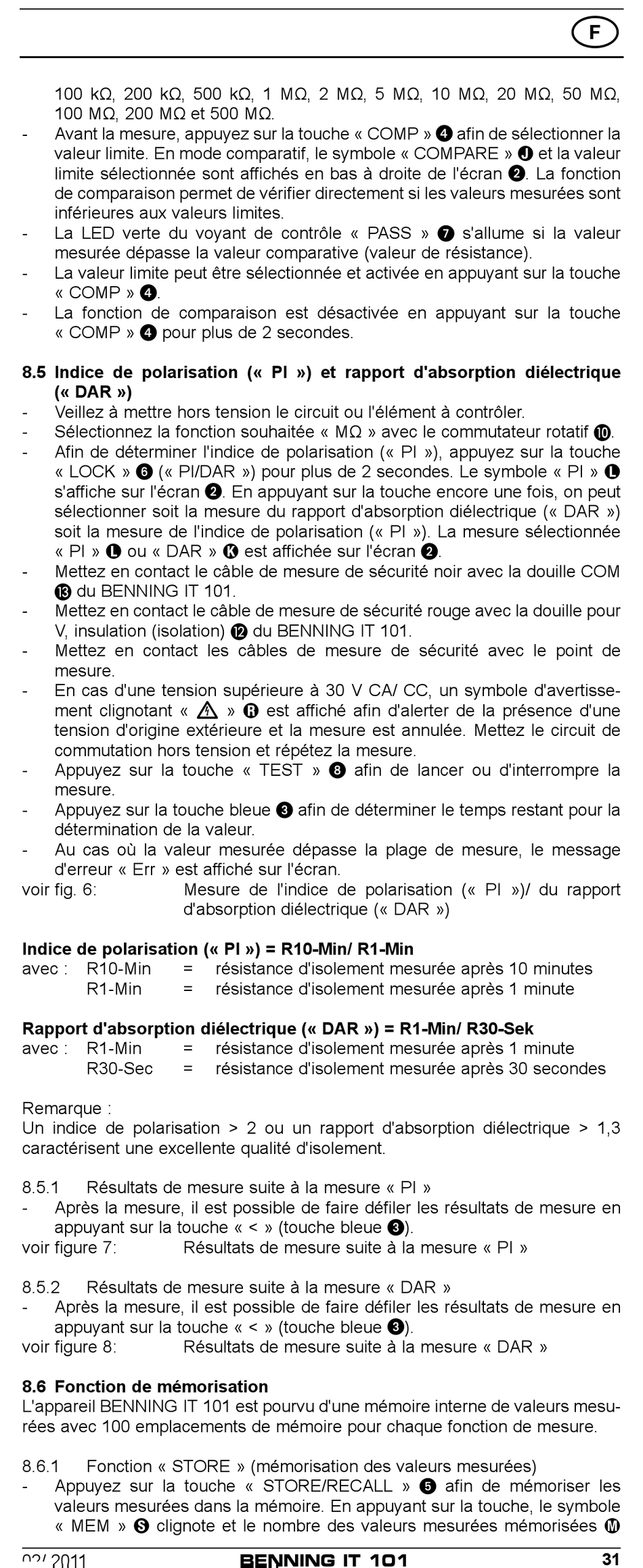

100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ, 50 MΩ,
100 MΩ, 200 MΩ et 500 MΩ.
- Avant la mesure, appuyez sur la touche « COMP » 4 afin de sélectionner la
valeur limite. En mode comparatif, le symbole « COMPARE » J et la valeur
limite sélectionnée sont affichés en bas à droite de l'écran 2 . La fonction
de comparaison permet de vérifier directement si les valeurs mesurées sont
inférieures aux valeurs limites.
- La LED verte du voyant de contrôle « PASS » 7 s'allume si la valeur
mesurée dépasse la valeur comparative (valeur de résistance).
- La valeur limite peut être sélectionnée et activée en appuyant sur la touche
« COMP » 4 .
- La fonction de comparaison est désactivée en appuyant sur la touche
« COMP » 4 pour plus de 2 secondes.
8.5 Indice de polarisation (« PI ») et rapport d'absorption diélectrique
(« DAR »)
- Veillez à mettre hors tension le circuit ou l'élément à contrôler.
- Sélectionnez la fonction souhaitée « MΩ » avec le commutateur rotatif J.
- Afin de déterminer l'indice de polarisation (« PI »), appuyez sur la touche
« LOCK » 6 (« PI/DAR ») pour plus de 2 secondes. Le symbole « PI » L
s'affiche sur l'écran 2 . En appuyant sur la touche encore une fois, on peut
sélectionner soit la mesure du rapport d'absorption diélectrique (« DAR »)
soit la mesure de l'indice de polarisation (« PI »). La mesure sélectionnée
« PI » L ou « DAR » K est affichée sur l'écran 2 .
- Mettez en contact le câble de mesure de sécurité noir avec la douille COM
M du BENNING IT 101.
- Mettez en contact le câble de mesure de sécurité rouge avec la douille pour
V, insulation (isolation) L du BENNING IT 101.
- Mettez en contact les câbles de mesure de sécurité avec le point de
mesure.
- En cas d'une tension supérieure à 30 V CA/ CC, un symbole d'avertisse-
ment clignotant «
tension d'origine extérieure et la mesure est annulée. Mettez le circuit de
commutation hors tension et répétez la mesure.
- Appuyez sur la touche « TEST » 8 afin de lancer ou d'interrompre la
mesure.
- Appuyez sur la touche bleue 3 afin de déterminer le temps restant pour la
détermination de la valeur.
- Au cas où la valeur mesurée dépasse la plage de mesure, le message
d'erreur « Err » est affiché sur l'écran.
voir fig. 6:
Indice de polarisation (« PI ») = R10-Min/ R1-Min
avec : R10-Min
R1-Min
Rapport d'absorption diélectrique (« DAR ») = R1-Min/ R30-Sek
avec : R1-Min
R30-Sec
Remarque :
Un indice de polarisation > 2 ou un rapport d'absorption diélectrique > 1,3
caractérisent une excellente qualité d'isolement.
8.5.1 Résultats de mesure suite à la mesure « PI »
- Après la mesure, il est possible de faire défiler les résultats de mesure en
appuyant sur la touche « < » (touche bleue 3 ).
voir figure 7:
8.5.2 Résultats de mesure suite à la mesure « DAR »
- Après la mesure, il est possible de faire défiler les résultats de mesure en
appuyant sur la touche « < » (touche bleue 3 ).
voir figure 8:
8.6 Fonction de mémorisation
L'appareil BENNING IT 101 est pourvu d'une mémoire interne de valeurs mesu-
rées avec 100 emplacements de mémoire pour chaque fonction de mesure.
8.6.1 Fonction « STORE » (mémorisation des valeurs mesurées)
- Appuyez sur la touche « STORE/RECALL » 5 afin de mémoriser les
valeurs mesurées dans la mémoire. En appuyant sur la touche, le symbole
« MEM » S clignote et le nombre des valeurs mesurées mémorisées M
02/ 2011

» R est affiché afin d'alerter de la présence d'une
Mesure de l'indice de polarisation (« PI »)/ du rapport
d'absorption diélectrique (« DAR »)
= résistance d'isolement mesurée après 10 minutes
= résistance d'isolement mesurée après 1 minute
= résistance d'isolement mesurée après 1 minute
= résistance d'isolement mesurée après 30 secondes
Résultats de mesure suite à la mesure « PI »
Résultats de mesure suite à la mesure « DAR »
