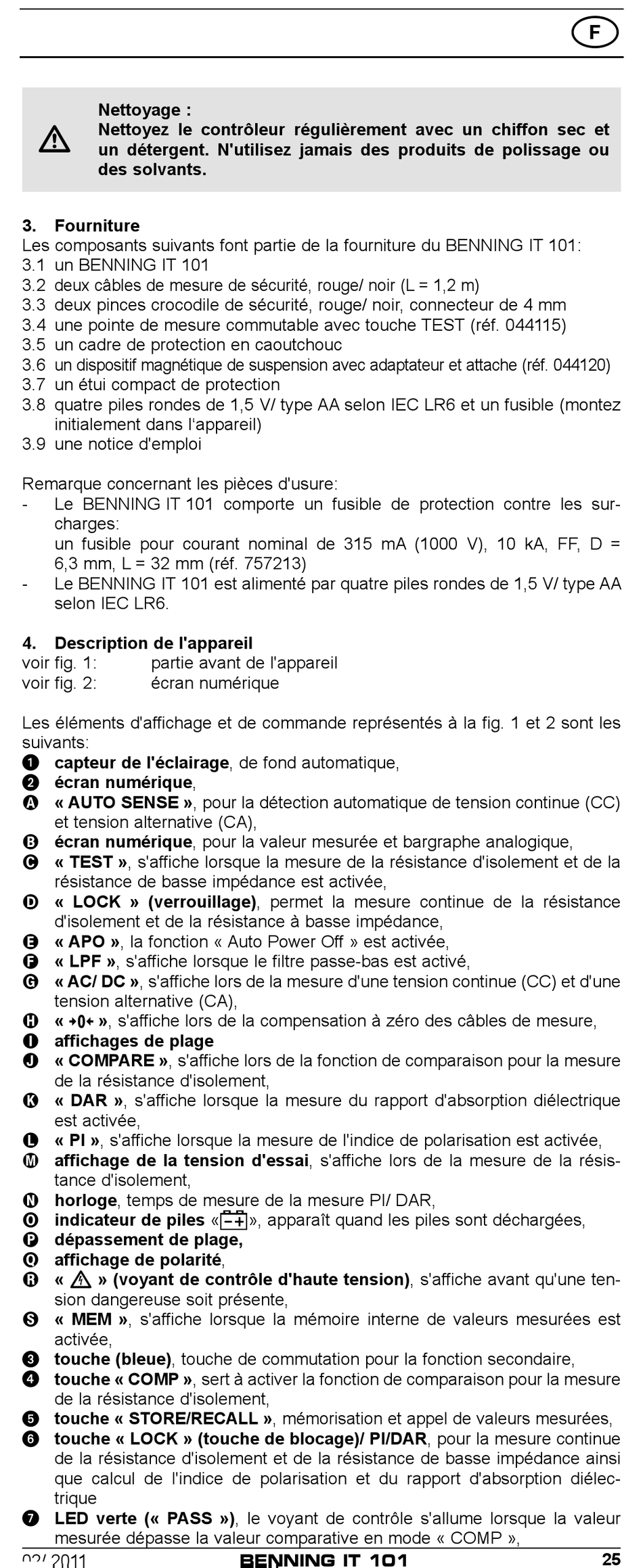

Nettoyage :
Nettoyez le contrôleur régulièrement avec un chiffon sec et

un détergent. N'utilisez jamais des produits de polissage ou
des solvants.
3.

Fourniture

Les composants suivants font partie de la fourniture du BENNING IT 101:
3.1 un BENNING IT 101
3.2 deux câbles de mesure de sécurité, rouge/ noir (L = 1,2 m)
3.3 deux pinces crocodile de sécurité, rouge/ noir, connecteur de 4 mm
3.4 une pointe de mesure commutable avec touche TEST (réf. 044115)
3.5 un cadre de protection en caoutchouc
3.6 un dispositif magnétique de suspension avec adaptateur et attache (réf. 044120)
3.7 un étui compact de protection
3.8 quatre piles rondes de 1,5 V/ type AA selon IEC LR6 et un fusible (montez
initialement dans l'appareil)
3.9 une notice d'emploi
Remarque concernant les pièces d'usure:
- Le BENNING IT 101 comporte un fusible de protection contre les sur-
charges:
un fusible pour courant nominal de 315 mA (1000 V), 10 kA, FF, D =
6,3 mm, L = 32 mm (réf. 757213)
- Le BENNING IT 101 est alimenté par quatre piles rondes de 1,5 V/ type AA
selon IEC LR6.
4.

Description de l'appareil

voir fig. 1:
voir fig. 2:
Les éléments d'affichage et de commande représentés à la fig. 1 et 2 sont les
suivants:
1 capteur de l'éclairage, de fond automatique,
2 écran numérique,
A « AUTO SENSE », pour la détection automatique de tension continue (CC)
et tension alternative (CA),
B écran numérique, pour la valeur mesurée et bargraphe analogique,
C « TEST », s'affiche lorsque la mesure de la résistance d'isolement et de la
résistance de basse impédance est activée,
D « LOCK » (verrouillage), permet la mesure continue de la résistance
d'isolement et de la résistance à basse impédance,
E « APO », la fonction « Auto Power Off » est activée,
F « LPF », s'affiche lorsque le filtre passe-bas est activé,
G « AC/ DC », s'affiche lors de la mesure d'une tension continue (CC) et d'une
tension alternative (CA),
H « », s'affiche lors de la compensation à zéro des câbles de mesure,
I affichages de plage
J « COMPARE », s'affiche lors de la fonction de comparaison pour la mesure
de la résistance d'isolement,
K « DAR », s'affiche lorsque la mesure du rapport d'absorption diélectrique
est activée,
L « PI », s'affiche lorsque la mesure de l'indice de polarisation est activée,
M affichage de la tension d'essai, s'affiche lors de la mesure de la résis-
tance d'isolement,
N horloge, temps de mesure de la mesure PI/ DAR,
O indicateur de piles «
P dépassement de plage,
Q affichage de polarité,

R « » (voyant de contrôle d'haute tension), s'affiche avant qu'une ten-
sion dangereuse soit présente,
S « MEM », s'affiche lorsque la mémoire interne de valeurs mesurées est
activée,
3 touche (bleue), touche de commutation pour la fonction secondaire,
4 touche « COMP », sert à activer la fonction de comparaison pour la mesure
de la résistance d'isolement,
5 touche « STORE/RECALL », mémorisation et appel de valeurs mesurées,
6 touche « LOCK » (touche de blocage)/ PI/DAR, pour la mesure continue
de la résistance d'isolement et de la résistance de basse impédance ainsi
que calcul de l'indice de polarisation et du rapport d'absorption diélec-
trique
7 LED verte (« PASS »), le voyant de contrôle s'allume lorsque la valeur
mesurée dépasse la valeur comparative en mode « COMP »,
02/ 2011
partie avant de l'appareil
écran numérique
», apparaît quand les piles sont déchargées,
BENNING IT 101
