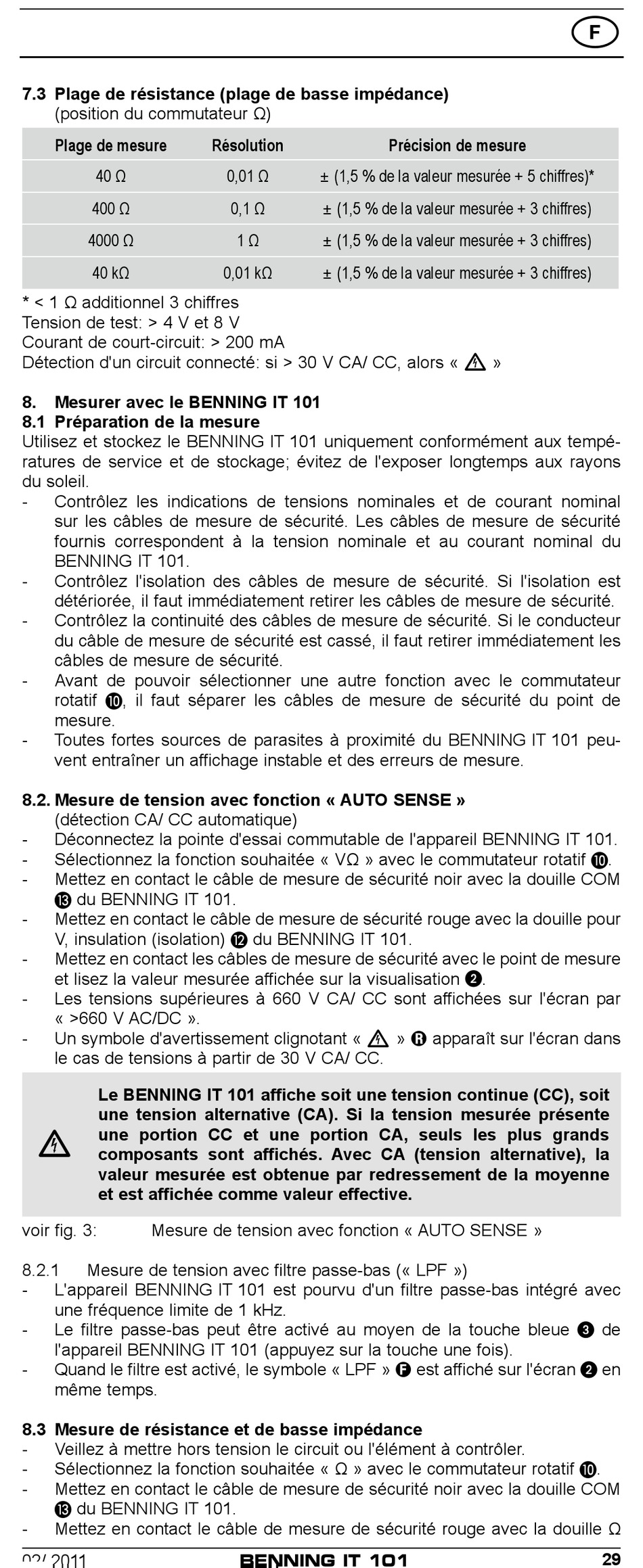

7.3 Plage de résistance (plage de basse impédance)
(position du commutateur Ω)
Plage de mesure
40 Ω
400 Ω
4000 Ω
40 kΩ
* < 1 Ω additionnel 3 chiffres
Tension de test: > 4 V et 8 V
Courant de court-circuit: > 200 mA
Détection d'un circuit connecté: si > 30 V CA/ CC, alors «
8. Mesurer avec le BENNING IT 101
8.1 Préparation de la mesure
Utilisez et stockez le BENNING IT 101 uniquement conformément aux tempé-
ratures de service et de stockage; évitez de l'exposer longtemps aux rayons
du soleil.
- Contrôlez les indications de tensions nominales et de courant nominal
sur les câbles de mesure de sécurité. Les câbles de mesure de sécurité
fournis correspondent à la tension nominale et au courant nominal du
BENNING IT 101.
- Contrôlez l'isolation des câbles de mesure de sécurité. Si l'isolation est
détériorée, il faut immédiatement retirer les câbles de mesure de sécurité.
- Contrôlez la continuité des câbles de mesure de sécurité. Si le conducteur
du câble de mesure de sécurité est cassé, il faut retirer immédiatement les
câbles de mesure de sécurité.
- Avant de pouvoir sélectionner une autre fonction avec le commutateur
rotatif J, il faut séparer les câbles de mesure de sécurité du point de
mesure.
- Toutes fortes sources de parasites à proximité du BENNING IT 101 peu-
vent entraîner un affichage instable et des erreurs de mesure.
8.2. Mesure de tension avec fonction « AUTO SENSE »
(détection CA/ CC automatique)
- Déconnectez la pointe d'essai commutable de l'appareil BENNING IT 101.
- Sélectionnez la fonction souhaitée « VΩ » avec le commutateur rotatif J.
- Mettez en contact le câble de mesure de sécurité noir avec la douille COM
M du BENNING IT 101.
- Mettez en contact le câble de mesure de sécurité rouge avec la douille pour
V, insulation (isolation) L du BENNING IT 101.
- Mettez en contact les câbles de mesure de sécurité avec le point de mesure
et lisez la valeur mesurée affichée sur la visualisation 2 .
- Les tensions supérieures à 660 V CA/ CC sont affichées sur l'écran par
« >660 V AC/DC ».
- Un symbole d'avertissement clignotant «
le cas de tensions à partir de 30 V CA/ CC.
Le BENNING IT 101 affiche soit une tension continue (CC), soit
une tension alternative (CA). Si la tension mesurée présente
une portion CC et une portion CA, seuls les plus grands

composants sont affichés. Avec CA (tension alternative), la
valeur mesurée est obtenue par redressement de la moyenne
et est affichée comme valeur effective.
voir fig. 3:
8.2.1 Mesure de tension avec filtre passe-bas (« LPF »)
- L'appareil BENNING IT 101 est pourvu d'un filtre passe-bas intégré avec
une fréquence limite de 1 kHz.
- Le filtre passe-bas peut être activé au moyen de la touche bleue 3 de
l'appareil BENNING IT 101 (appuyez sur la touche une fois).
- Quand le filtre est activé, le symbole « LPF » F est affiché sur l'écran 2 en
même temps.
8.3 Mesure de résistance et de basse impédance
- Veillez à mettre hors tension le circuit ou l'élément à contrôler.
- Sélectionnez la fonction souhaitée « Ω » avec le commutateur rotatif J.
- Mettez en contact le câble de mesure de sécurité noir avec la douille COM
M du BENNING IT 101.
- Mettez en contact le câble de mesure de sécurité rouge avec la douille Ω
02/ 2011
Résolution
0,01 Ω
0,1 Ω
1 Ω
0,01 kΩ
Mesure de tension avec fonction « AUTO SENSE »
BENNING IT 101
Précision de mesure
± (1,5 % de la valeur mesurée + 5 chiffres)*
± (1,5 % de la valeur mesurée + 3 chiffres)
± (1,5 % de la valeur mesurée + 3 chiffres)
± (1,5 % de la valeur mesurée + 3 chiffres)

» R apparaît sur l'écran dans
