Funktion des Compatec-Verdichtungssystems (falls vorhanden)
Funktion
Die Funktion des Compatec-Verdichtungssystems besteht darin, Folgendes
anzuzeigen:
■ Den Verdichtungsfortschritt;
■ Ob die Maschine bereits die maximale erreichbare Bodendichte erreicht hat;
■ Ob die Maschine auf einem zu festen Boden betrieben wird und die Gefahr
Das Compatec-Verdichtungssystem eignet sich für alle gut gemischten (gut
planierten) Böden.
Anmerkung: Das Compatec-Verdichtungssystem dient nur als Hilfe zur
Bodenverdichtung und ersetzt keine fachmännische Messungen der Bodendichte.
Bestandteile der Maschine
Bauteil
Sensor
Verarbeitungsmo
dul
LED-
Anzeigeeinheit
LED-Funktionsweise
Die Anzahl der leuchtenden LEDs ist proportional zur Bodendichte. Je mehr LEDs
leuchten, desto dichter ist der Boden.
Wenn die Anzahl der erleuchteten LEDs nicht mehr steigt, ist eine weitere
Verdichtung nicht mehr möglich. Die maximale Anzahl erleuchteter LEDS kann
abhängig vom zu verdichtenden Boden stark variieren. Ein weicher Tonboden kann
beispielsweise höchstens ein Maximum von 3 leuchtenden LEDs erreichen.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
besteht, dass die Maschine beschädigt wird.
Funktion
Der Sensor ist an der vorderen Trommelstütze montiert. Er gibt dem
Verarbeitungsmodul den Grad der Bodenverdichtung an.
Das Verarbeitungsmodul ist unter der hinteren Haube montiert. Es
erhält die Signale vom Sensor. Es verarbeitet die Signale und
kommuniziert mit der LED-Anzeigeeinheit.

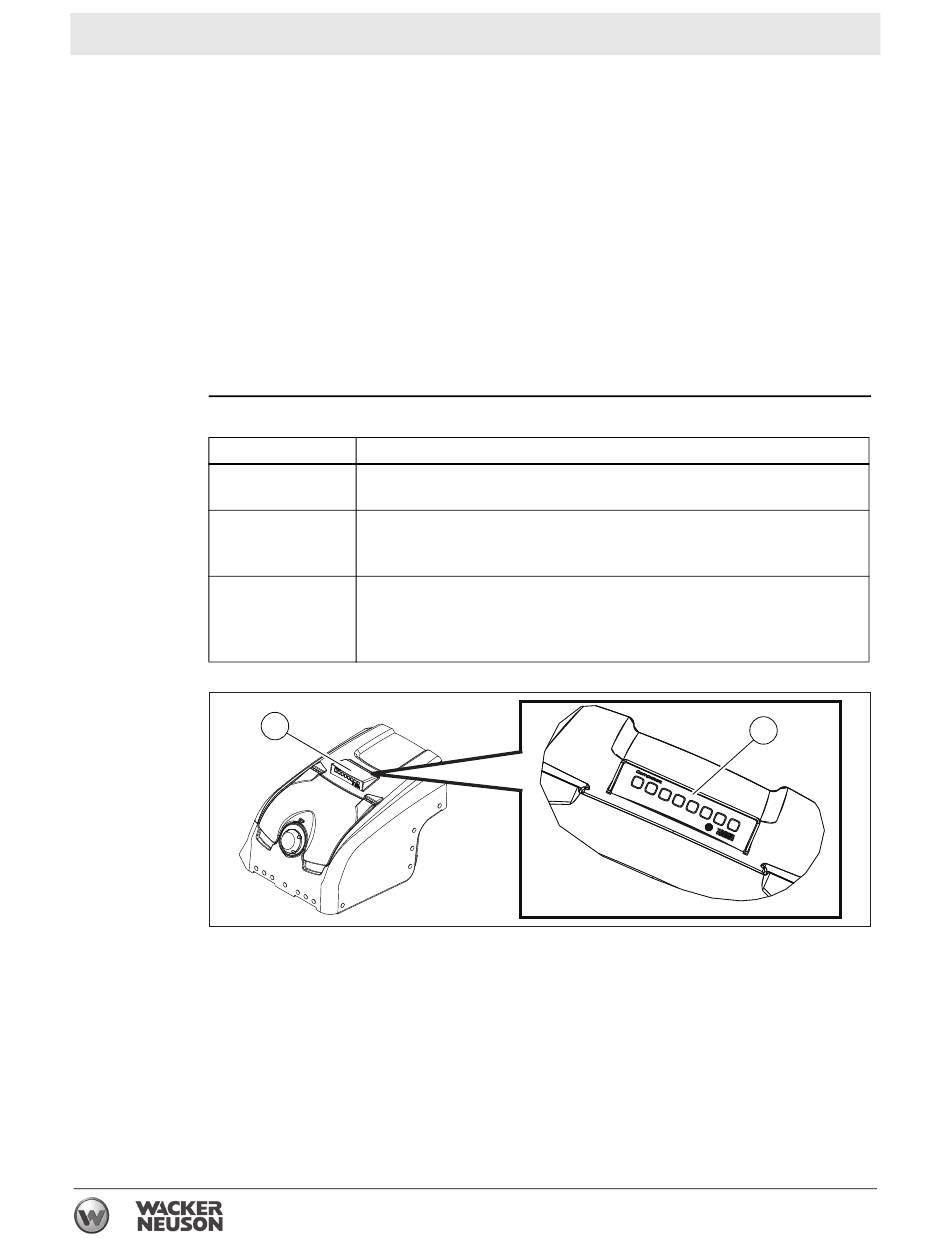

Die LED-Anzeigeeinheit (a) ist auf der Haube montiert. Die LED-
Anzeigeeinheit besteht aus acht LED-Leuchten (b). Die LEDs
leuchten, um die vom Verarbeitungsmodul erhaltenen Informationen
anzuzeigen.
