Wechsel der Bandagen (RTx-SC3)
Fortsetzung von der vorhergehenden Seite.

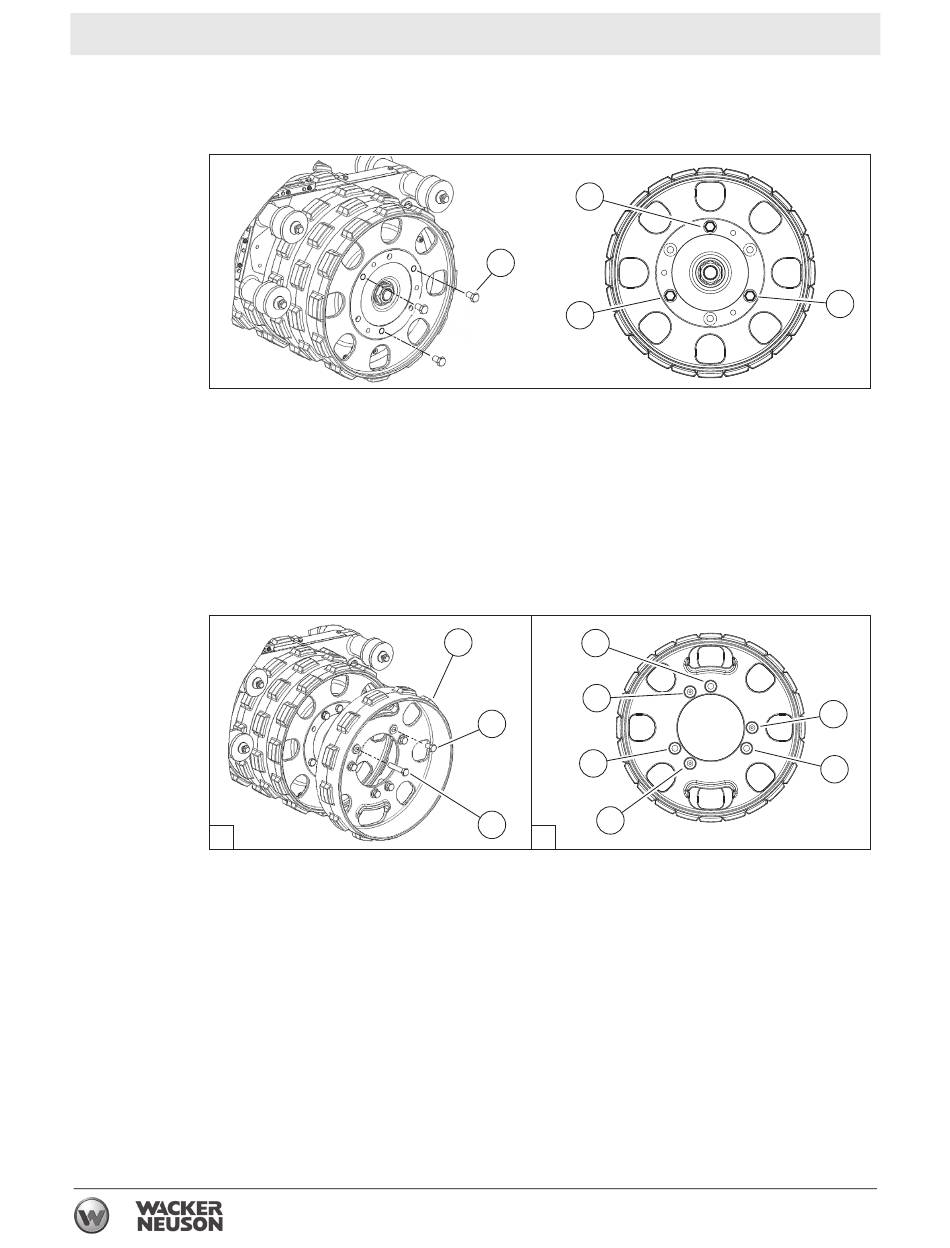

3. Die (3) M16 x 25 Schrauben (c), wie gezeigt, von jeder Seite der vorderen
Bandage entfernen.
4. Auf jeder Seite der Bandage eine Bandagenerweiterung (b) installieren. Richten
Sie die Montagelöcher wie unten in Ansicht "A" gezeigt, aus.
Anmerkung: Beim Ausrichten der Montagelöcher muss darauf geachtet werden,
dass die "Schaffußnoppen" auf der Bandage und der Bandagenerweiterung
gegeneinander verschoben sind.
5. Die Bandagenerweiterungen mit den (3) M16 x 80 Schrauben (d) an den unten
in den Ansichten "A" und "B" gezeigten Positionen befestigen. Auf ein
Drehmoment von 167 Nm (123 ft-lbs) anziehen.
A
6. Drehen Sie die (3) M16 x 25 Schrauben (c), wie gezeigt, in die
Gewindeplatzhalterlöcher.
Dieses Verfahren wird auf der nächsten Seite fortgesetzt.
c
c
c
b
d
c
c
d
c
d
B
94
RT / RTx
c
wc_gr010011
c
d
wc_gr009890
