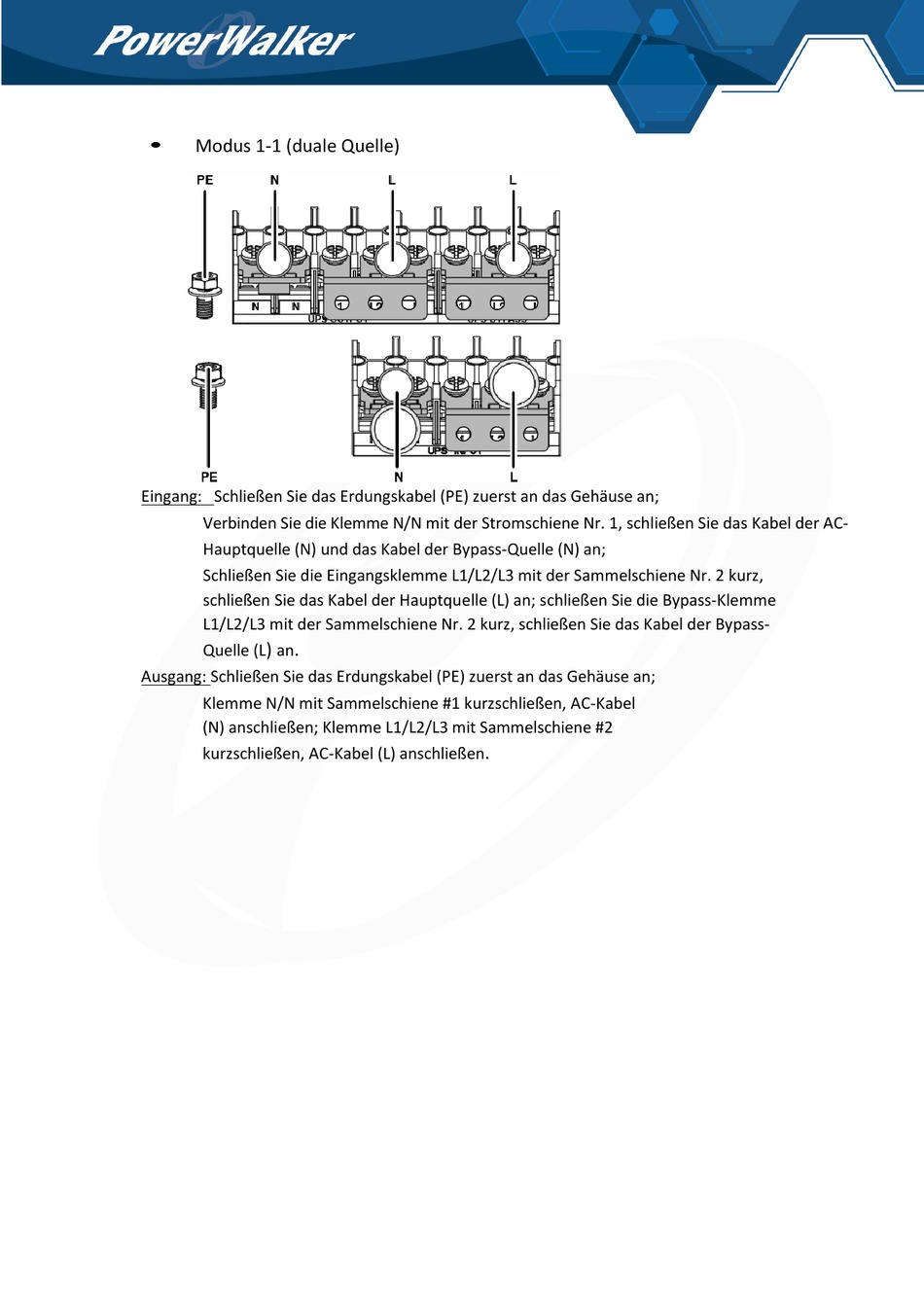

Modus 1-1 (duale Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Stromschiene Nr. 1, schließen Sie das Kabel der AC-
Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Schließen Sie die Eingangsklemme L1/L2/L3 mit der Sammelschiene Nr. 2 kurz,
schließen Sie das Kabel der Hauptquelle (L) an; schließen Sie die Bypass-Klemme
L1/L2/L3 mit der Sammelschiene Nr. 2 kurz, schließen Sie das Kabel der Bypass-
)
.
Quelle (L
an
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit Sammelschiene #1 kurzschließen, AC-Kabel
(N) anschließen; Klemme L1/L2/L3 mit Sammelschiene #2
kurzschließen, AC-Kabel (L) anschließen
.
34
