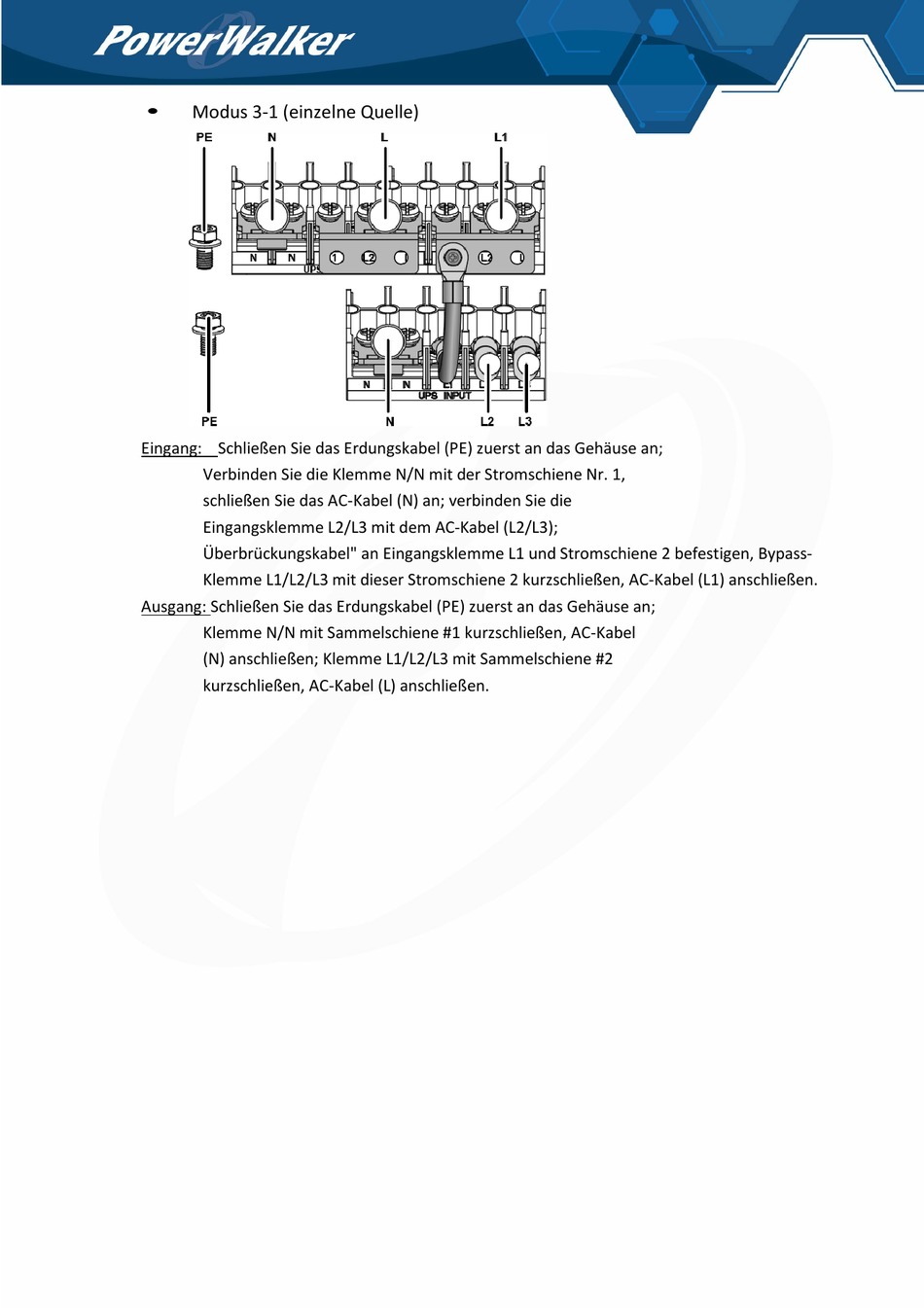

Modus 3-1 (einzelne Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Stromschiene Nr. 1,
schließen Sie das AC-Kabel (N) an; verbinden Sie die
Eingangsklemme L2/L3 mit dem AC-Kabel (L2/L3);
Überbrückungskabel" an Eingangsklemme L1 und Stromschiene 2 befestigen, Bypass-
Klemme L1/L2/L3 mit dieser Stromschiene 2 kurzschließen, AC-Kabel (L1) anschließen.
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit Sammelschiene #1 kurzschließen, AC-Kabel
(N) anschließen; Klemme L1/L2/L3 mit Sammelschiene #2
kurzschließen, AC-Kabel (L) anschließen.
31
