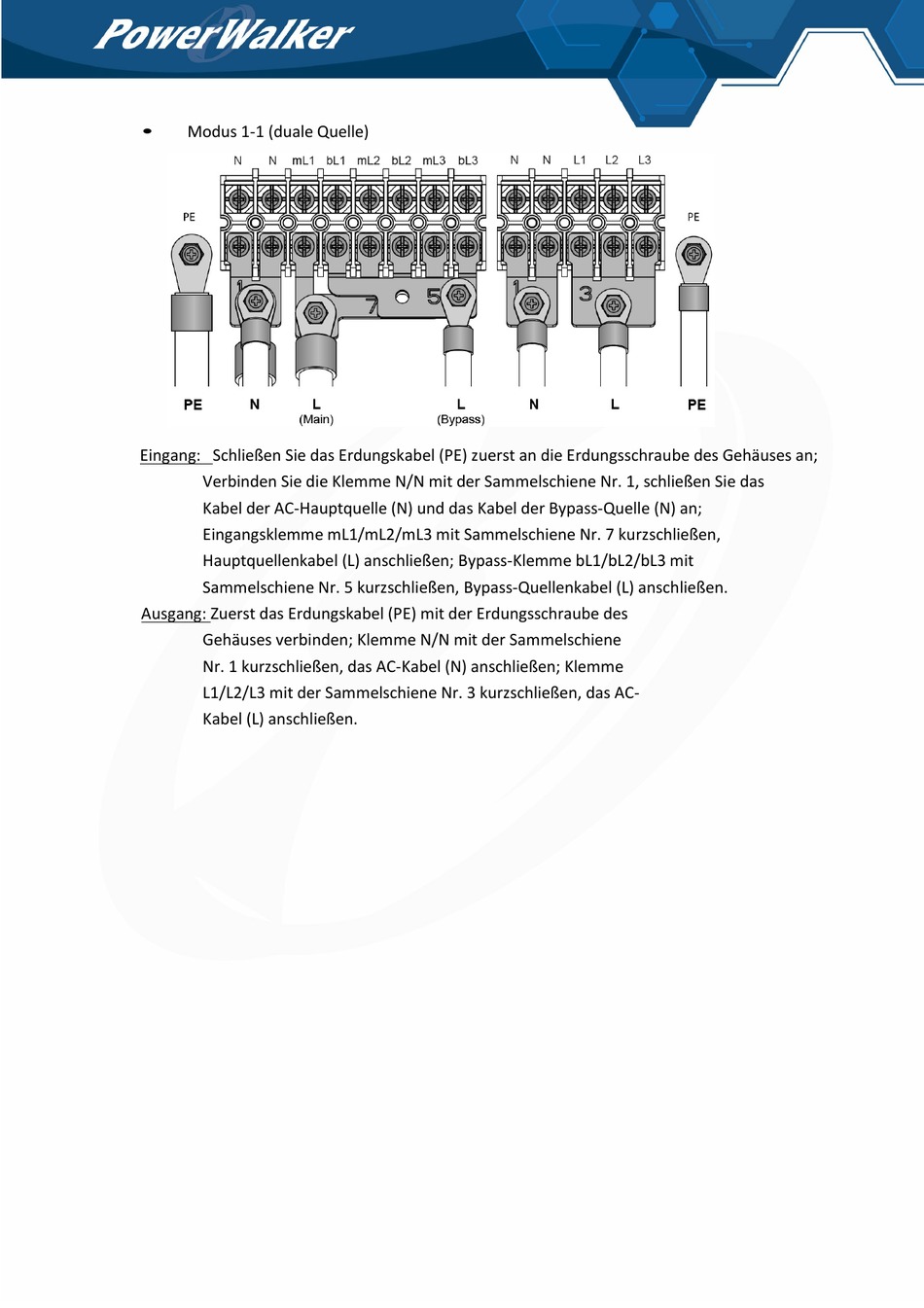

Modus 1-1 (duale Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des Gehäuses an;
Verbinden Sie die Klemme N/N mit der Sammelschiene Nr. 1, schließen Sie das
Kabel der AC-Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Eingangsklemme mL1/mL2/mL3 mit Sammelschiene Nr. 7 kurzschließen,
Hauptquellenkabel (L) anschließen; Bypass-Klemme bL1/bL2/bL3 mit
Sammelschiene Nr. 5 kurzschließen, Bypass-Quellenkabel (L) anschließen.
Ausgang: Zuerst das Erdungskabel (PE) mit der Erdungsschraube des
Gehäuses verbinden; Klemme N/N mit der Sammelschiene
Nr. 1 kurzschließen, das AC-Kabel (N) anschließen; Klemme
L1/L2/L3 mit der Sammelschiene Nr. 3 kurzschließen, das AC-
Kabel (L) anschließen.
27
