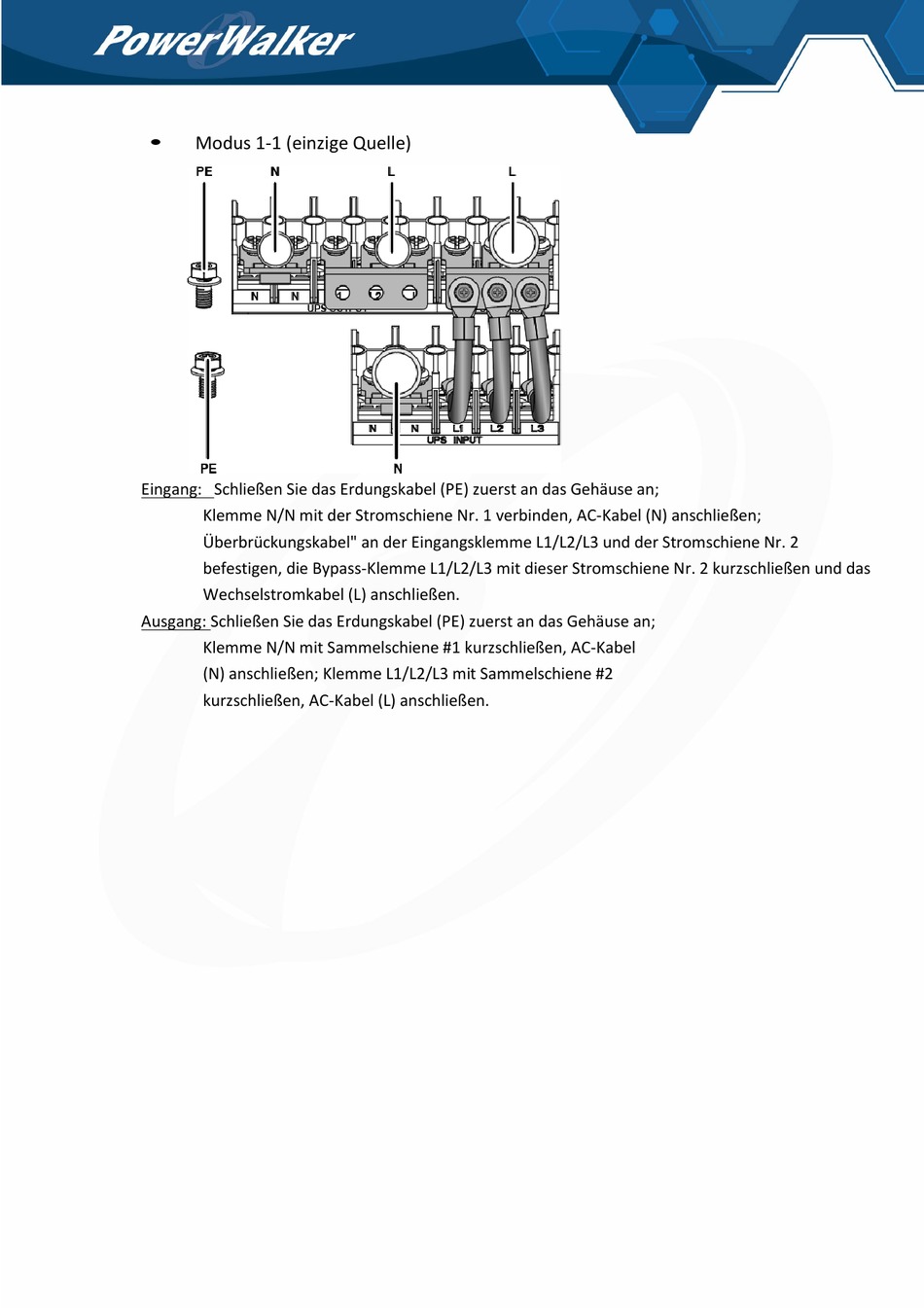

Modus 1-1 (einzige Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit der Stromschiene Nr. 1 verbinden, AC-Kabel (N) anschließen;
Überbrückungskabel" an der Eingangsklemme L1/L2/L3 und der Stromschiene Nr. 2
befestigen, die Bypass-Klemme L1/L2/L3 mit dieser Stromschiene Nr. 2 kurzschließen und das
Wechselstromkabel (L) anschließen.
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit Sammelschiene #1 kurzschließen, AC-Kabel
(N) anschließen; Klemme L1/L2/L3 mit Sammelschiene #2
kurzschließen, AC-Kabel (L) anschließen.
