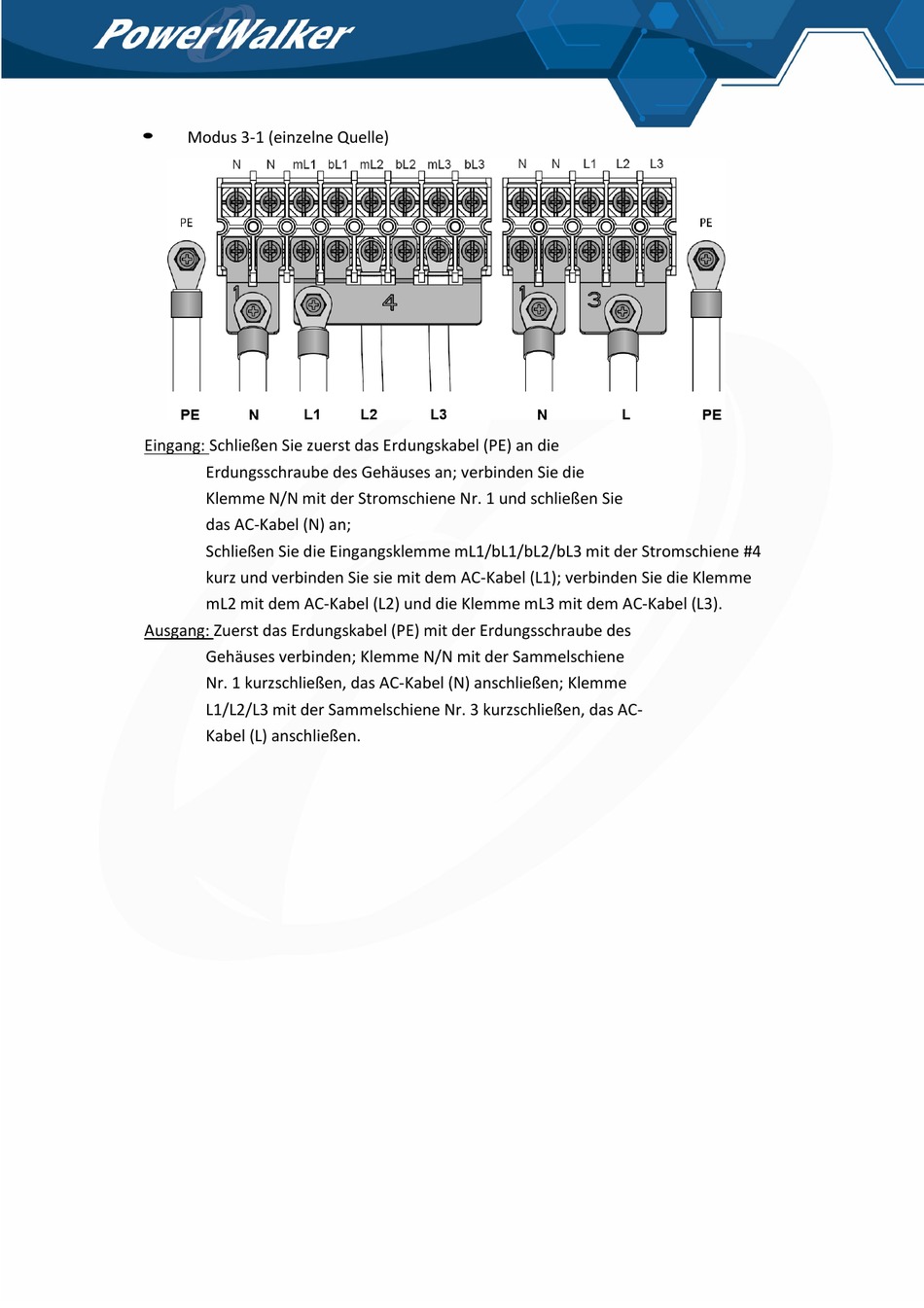

Modus 3-1 (einzelne Quelle)

Eingang: Schließen Sie zuerst das Erdungskabel (PE) an die
Erdungsschraube des Gehäuses an; verbinden Sie die
Klemme N/N mit der Stromschiene Nr. 1 und schließen Sie
das AC-Kabel (N) an;
Schließen Sie die Eingangsklemme mL1/bL1/bL2/bL3 mit der Stromschiene #4
kurz und verbinden Sie sie mit dem AC-Kabel (L1); verbinden Sie die Klemme
mL2 mit dem AC-Kabel (L2) und die Klemme mL3 mit dem AC-Kabel (L3).
Ausgang: Zuerst das Erdungskabel (PE) mit der Erdungsschraube des
Gehäuses verbinden; Klemme N/N mit der Sammelschiene
Nr. 1 kurzschließen, das AC-Kabel (N) anschließen; Klemme
L1/L2/L3 mit der Sammelschiene Nr. 3 kurzschließen, das AC-
Kabel (L) anschließen.
