PowerWalker VFI 10k ICT IoT Handbuch Seite 28

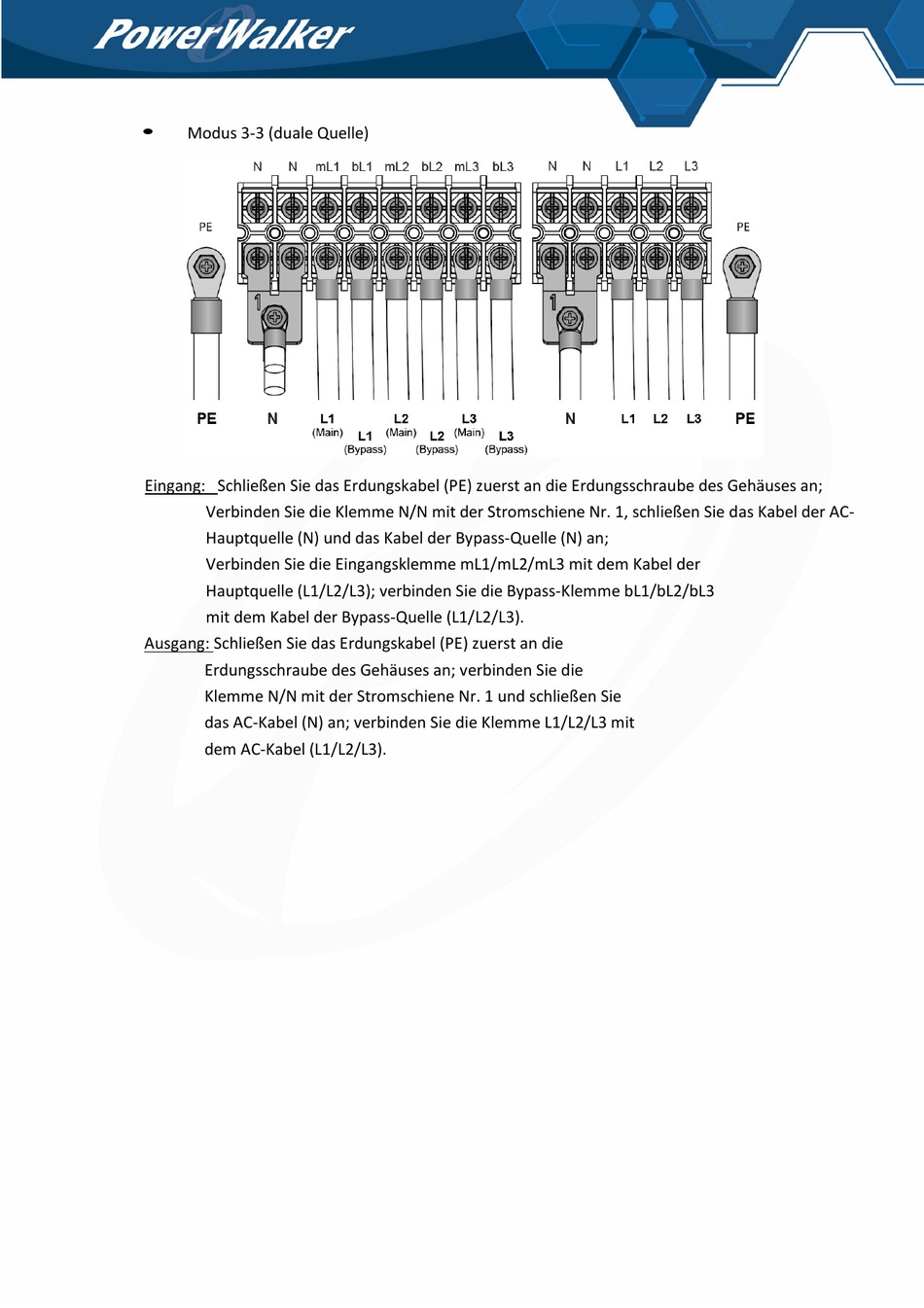

Modus 3-3 (duale Quelle)

Eingang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des Gehäuses an;
Verbinden Sie die Klemme N/N mit der Stromschiene Nr. 1, schließen Sie das Kabel der AC-
Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Verbinden Sie die Eingangsklemme mL1/mL2/mL3 mit dem Kabel der
Hauptquelle (L1/L2/L3); verbinden Sie die Bypass-Klemme bL1/bL2/bL3
mit dem Kabel der Bypass-Quelle (L1/L2/L3).
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an die
Erdungsschraube des Gehäuses an; verbinden Sie die
Klemme N/N mit der Stromschiene Nr. 1 und schließen Sie
das AC-Kabel (N) an; verbinden Sie die Klemme L1/L2/L3 mit
dem AC-Kabel (L1/L2/L3).
23
