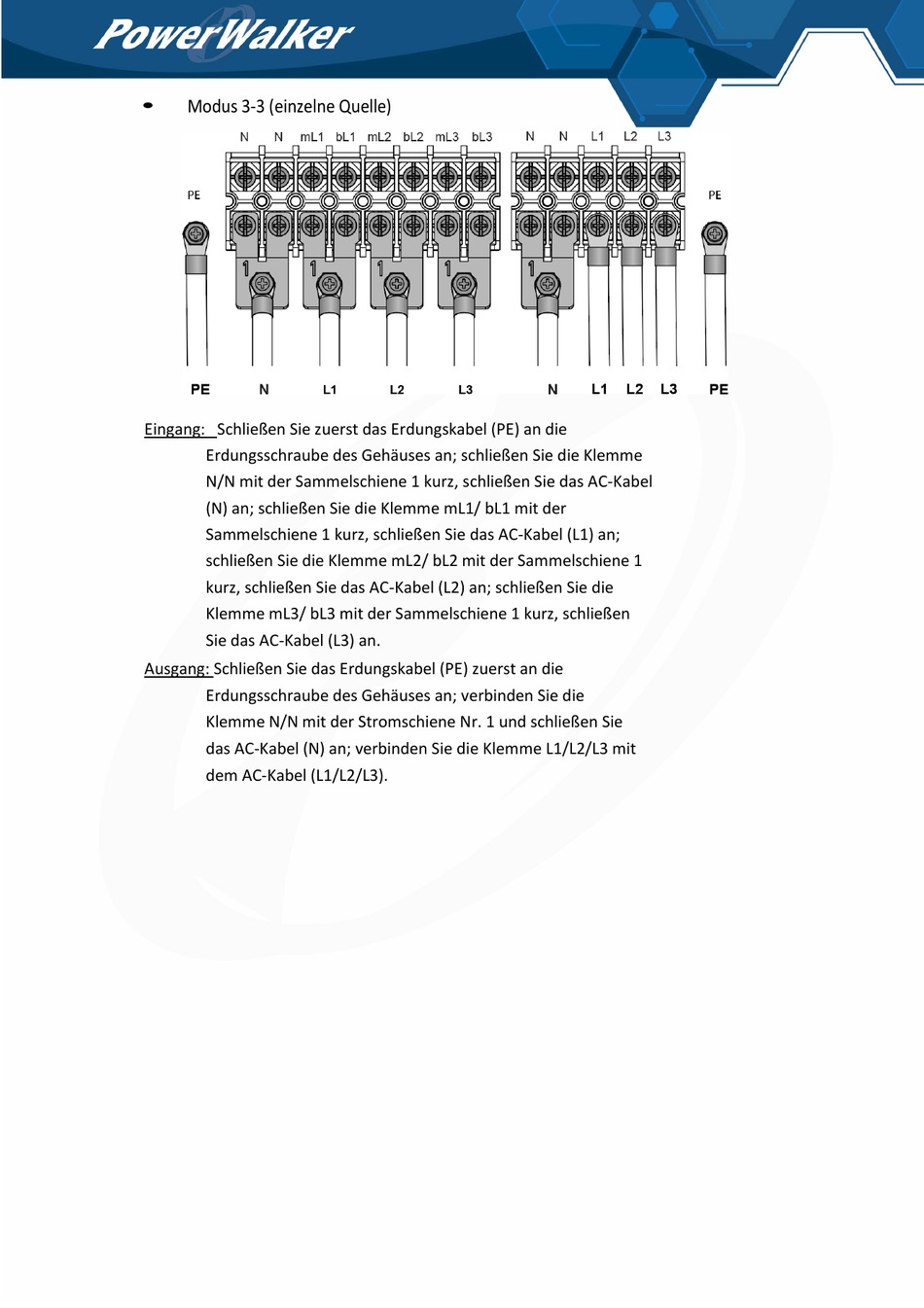

Modus 3-3 (einzelne Quelle)

Eingang: Schließen Sie zuerst das Erdungskabel (PE) an die
Erdungsschraube des Gehäuses an; schließen Sie die Klemme
N/N mit der Sammelschiene 1 kurz, schließen Sie das AC-Kabel
(N) an; schließen Sie die Klemme mL1/ bL1 mit der
Sammelschiene 1 kurz, schließen Sie das AC-Kabel (L1) an;
schließen Sie die Klemme mL2/ bL2 mit der Sammelschiene 1
kurz, schließen Sie das AC-Kabel (L2) an; schließen Sie die
Klemme mL3/ bL3 mit der Sammelschiene 1 kurz, schließen
Sie das AC-Kabel (L3) an.
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an die
Erdungsschraube des Gehäuses an; verbinden Sie die
Klemme N/N mit der Stromschiene Nr. 1 und schließen Sie
das AC-Kabel (N) an; verbinden Sie die Klemme L1/L2/L3 mit
dem AC-Kabel (L1/L2/L3).
