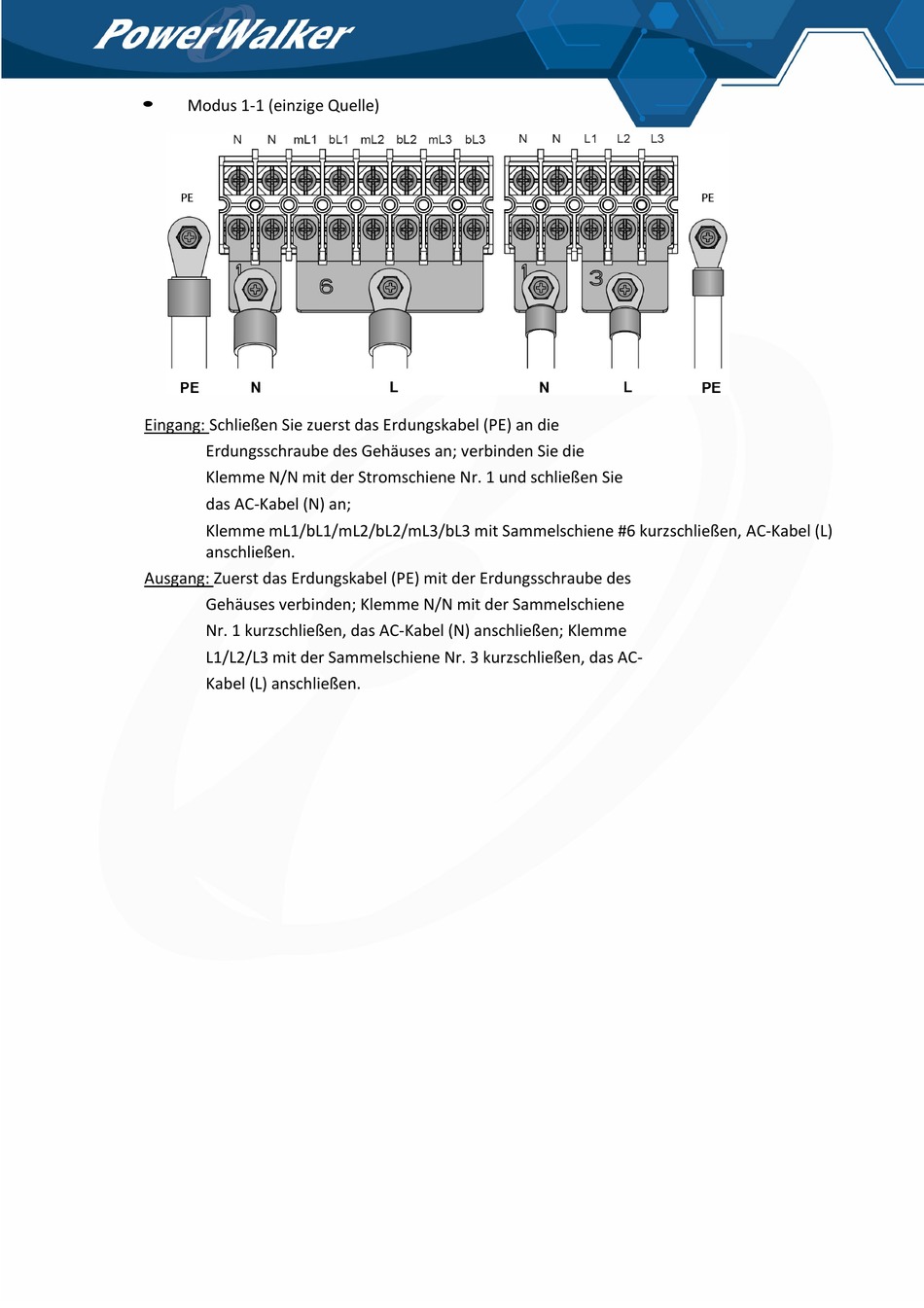

Modus 1-1 (einzige Quelle)
Eingang: Schließen Sie zuerst das Erdungskabel (PE) an die
Erdungsschraube des Gehäuses an; verbinden Sie die
Klemme N/N mit der Stromschiene Nr. 1 und schließen Sie
das AC-Kabel (N) an;
Klemme mL1/bL1/mL2/bL2/mL3/bL3 mit Sammelschiene #6 kurzschließen, AC-Kabel (L)
anschließen.
Ausgang: Zuerst das Erdungskabel (PE) mit der Erdungsschraube des
Gehäuses verbinden; Klemme N/N mit der Sammelschiene
Nr. 1 kurzschließen, das AC-Kabel (N) anschließen; Klemme
L1/L2/L3 mit der Sammelschiene Nr. 3 kurzschließen, das AC-
Kabel (L) anschließen.
26
