PowerWalker VFI 10k ICT IoT Handbuch Seite 30

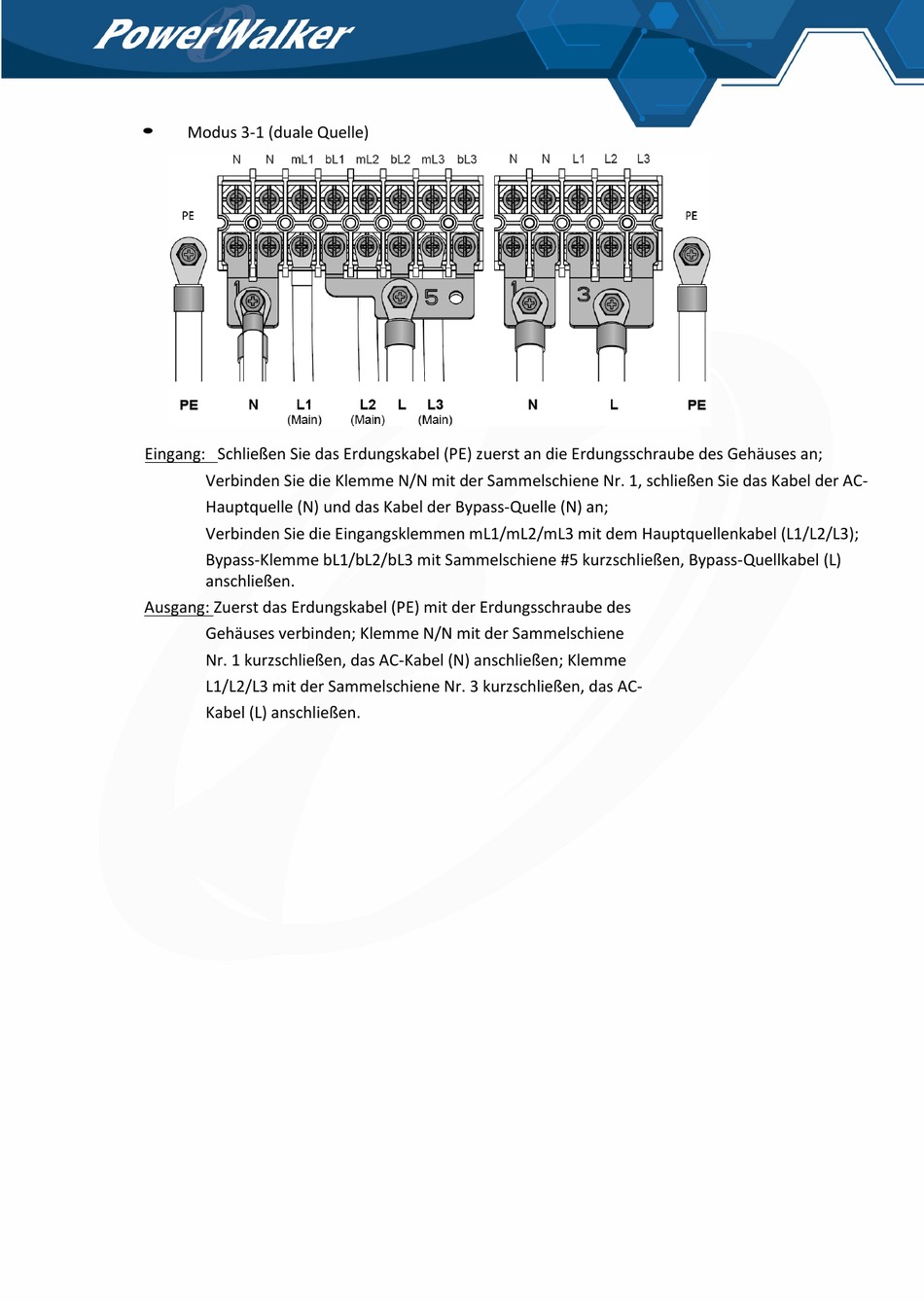

 Modus 3-1 (duale Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des Gehäuses an;
Verbinden Sie die Klemme N/N mit der Sammelschiene Nr. 1, schließen Sie das Kabel der AC-
Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Verbinden Sie die Eingangsklemmen mL1/mL2/mL3 mit dem Hauptquellenkabel (L1/L2/L3);
Bypass-Klemme bL1/bL2/bL3 mit Sammelschiene #5 kurzschließen, Bypass-Quellkabel (L)
anschließen.
Ausgang: Zuerst das Erdungskabel (PE) mit der Erdungsschraube des
Gehäuses verbinden; Klemme N/N mit der Sammelschiene
Nr. 1 kurzschließen, das AC-Kabel (N) anschließen; Klemme
L1/L2/L3 mit der Sammelschiene Nr. 3 kurzschließen, das AC-
Kabel (L) anschließen.
25
