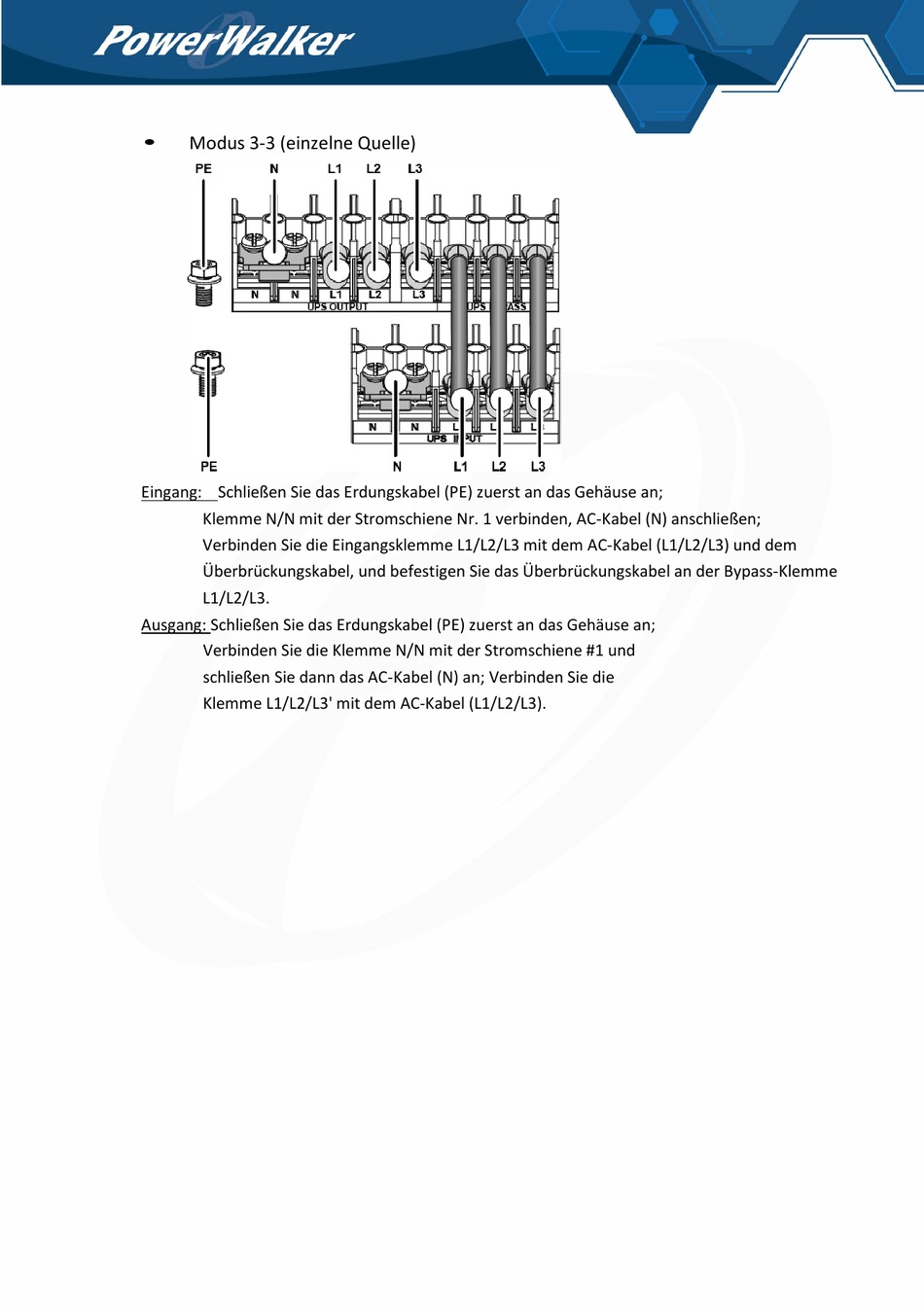

Modus 3-3 (einzelne Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit der Stromschiene Nr. 1 verbinden, AC-Kabel (N) anschließen;
Verbinden Sie die Eingangsklemme L1/L2/L3 mit dem AC-Kabel (L1/L2/L3) und dem
Überbrückungskabel, und befestigen Sie das Überbrückungskabel an der Bypass-Klemme
L1/L2/L3.
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Stromschiene #1 und
schließen Sie dann das AC-Kabel (N) an; Verbinden Sie die
Klemme L1/L2/L3' mit dem AC-Kabel (L1/L2/L3).
29
