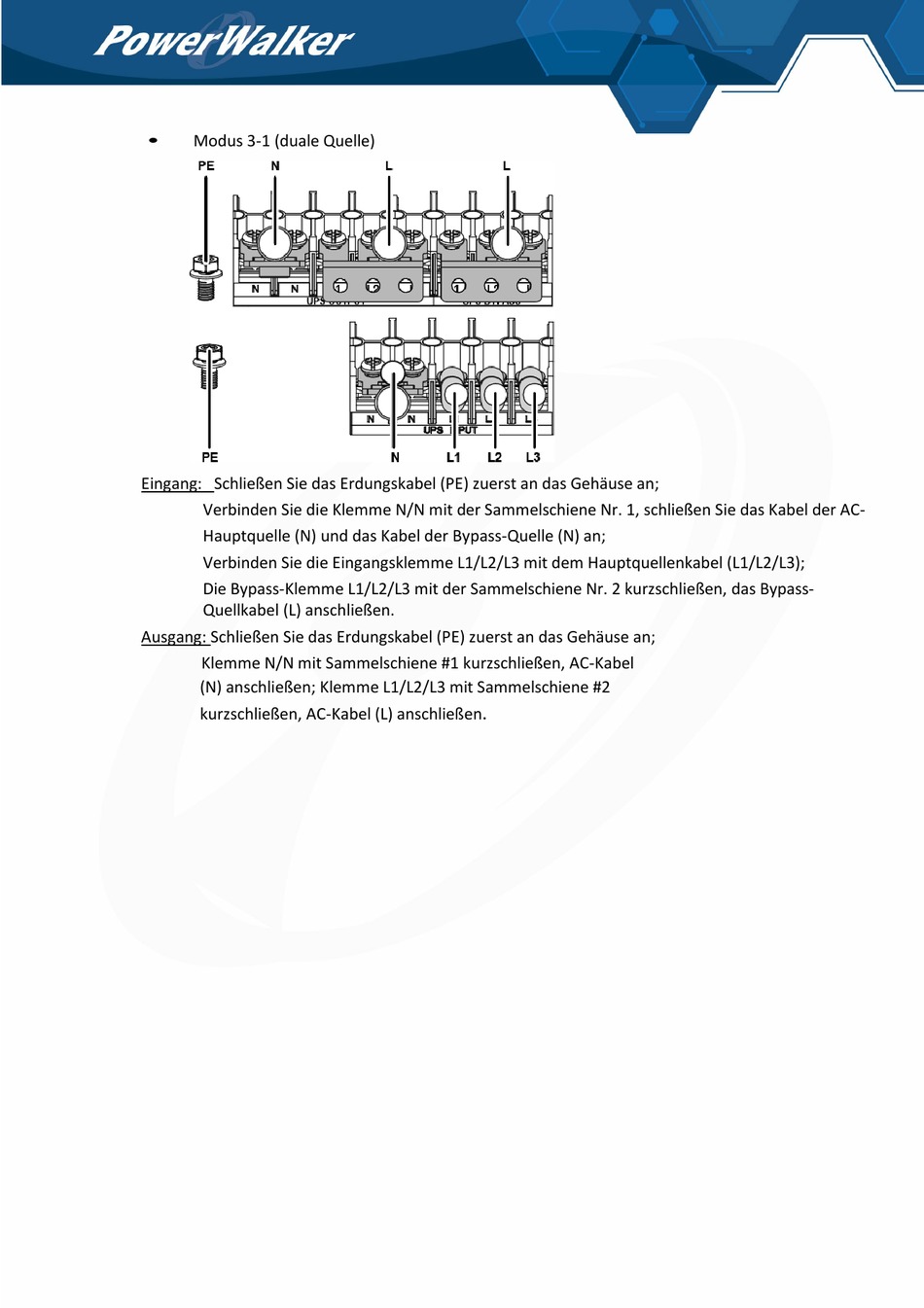

Modus 3-1 (duale Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Sammelschiene Nr. 1, schließen Sie das Kabel der AC-
Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Verbinden Sie die Eingangsklemme L1/L2/L3 mit dem Hauptquellenkabel (L1/L2/L3);
Die Bypass-Klemme L1/L2/L3 mit der Sammelschiene Nr. 2 kurzschließen, das Bypass-
Quellkabel (L) anschließen.
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Klemme N/N mit Sammelschiene #1 kurzschließen, AC-Kabel
(N) anschließen; Klemme L1/L2/L3 mit Sammelschiene #2
kurzschließen, AC-Kabel (L) anschließen
.
32
