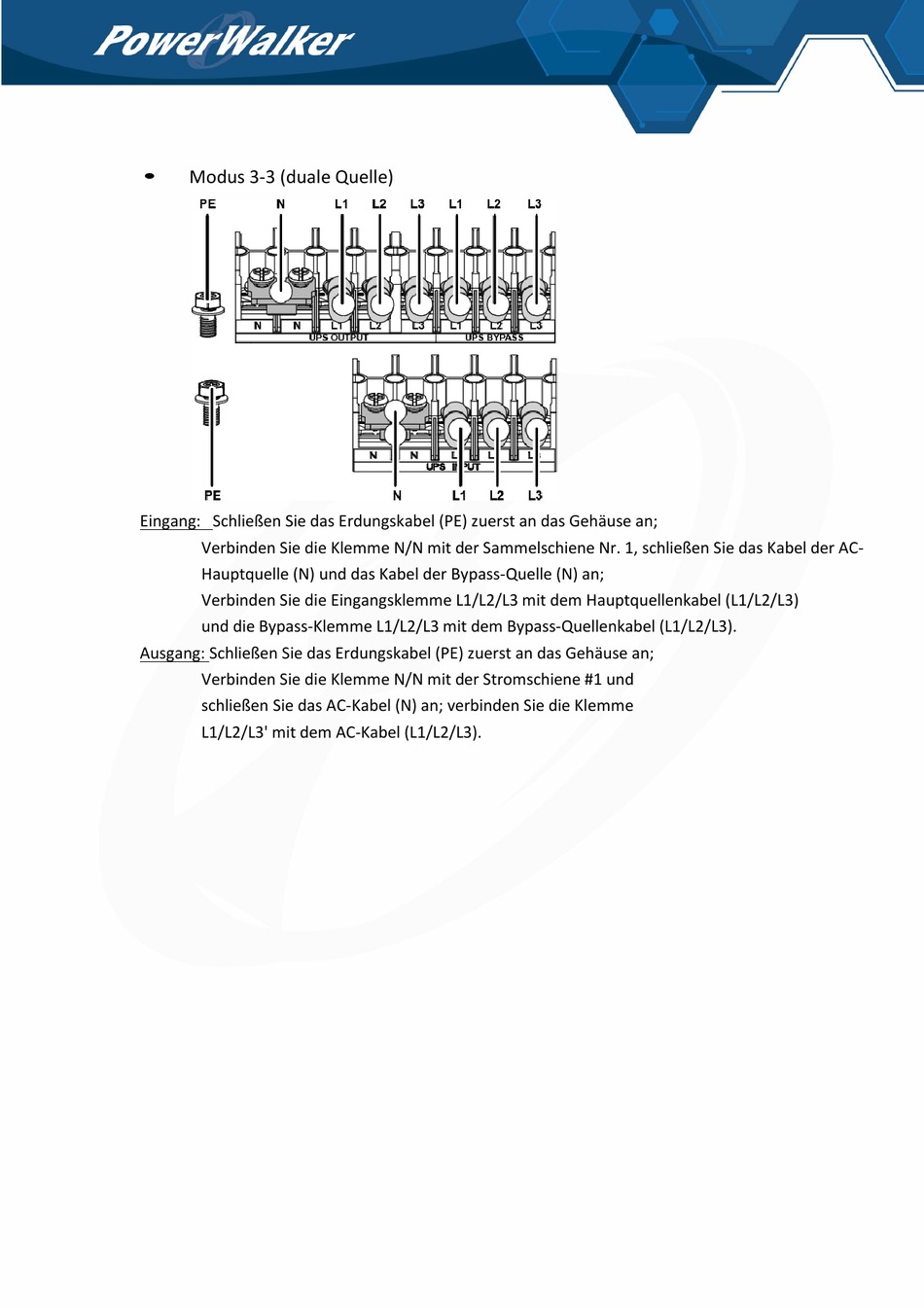

Modus 3-3 (duale Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Sammelschiene Nr. 1, schließen Sie das Kabel der AC-
Hauptquelle (N) und das Kabel der Bypass-Quelle (N) an;
Verbinden Sie die Eingangsklemme L1/L2/L3 mit dem Hauptquellenkabel (L1/L2/L3)
und die Bypass-Klemme L1/L2/L3 mit dem Bypass-Quellenkabel (L1/L2/L3).
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an das Gehäuse an;
Verbinden Sie die Klemme N/N mit der Stromschiene #1 und
schließen Sie das AC-Kabel (N) an; verbinden Sie die Klemme
L1/L2/L3' mit dem AC-Kabel (L1/L2/L3).
30
