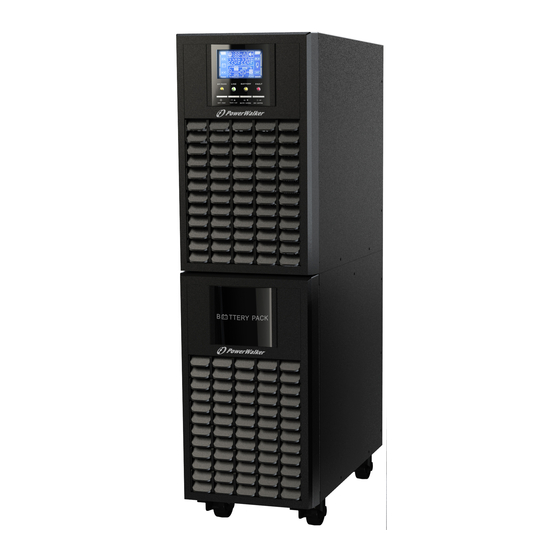

PowerWalker VFI 6000 CT LCD Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PowerWalker Anleitungen
  4. USVs
  5. VFI 6000 CT LCD
  6. Bedienungsanleitung

PowerWalker VFI 6000 CT LCD Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PowerWalker
VFI 6000 CT LCD
VFI 10000 CT LCD
Manual
Uninterruptible Power Supply
System
EN / DE / PL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PowerWalker VFI 6000 CT LCD

Inhaltszusammenfassung für PowerWalker VFI 6000 CT LCD

  • Seite 1 PowerWalker VFI 6000 CT LCD VFI 10000 CT LCD Manual Uninterruptible Power Supply System EN / DE / PL...
  • Seite 2 Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully.

  • Seite 3: Inhaltsverzeichnis

    Table of Contents 1. SAFETY AND EMC INSTRUCTIONS ....................2 1-1. T ....................... 2 RANSPORTATION AND TORAGE 1-2. P ............................2 REPARATION 1-3. I ............................2 NSTALLATION 1-4........................ 3 ONNECTION ARNINGS 1-5. O ............................4 PERATION 1-6. S ............................4 TANDARDS 2.

  • Seite 4: Safety And Emc Instructions

    1. Safety and EMC instructions Please read carefully the following user manual and the safety instructions before installing the unit or using the unit! 1-1. Transportation and Storage Please transport the UPS system only in the original package to protect against shock and impact.

  • Seite 5: Connection Warnings

    1-4. Connection Warnings • There is no standard backfeed protection inside, please isolate the UPS before working according to this circuit. The isolation device must be able to carry the UPS input current. • This UPS should be connected with TN earthing system. •...

  • Seite 6: Operation

    1-5. Operation Do not disconnect the earth conductor cable on the UPS or the building wiring terminals in any time since this would cancel the protective earth of the UPS system and of all connected loads. The UPS system features its own, internal current source (batteries). The UPS output sockets or output terminal blocks may be electrically live even if the UPS system is not connected to the building wiring outlet.

  • Seite 7: Installation And Operation

    2. Installation and Operation There are two different types of online UPS: standard and long-run models. Please refer to the following model table. Model Type Model Type Standard Long-run model model Standard Long-run 10KL model model 2-1. Unpacking and Inspection Unpack the package and check the package contents.

  • Seite 8: Single Ups Installation

    Diagram 2: 6KL/10KL Rear Panel Diagram 3: 6K(L)/10K(L) Input/Output Terminal 1. External battery connector 2. RS-232 communication port 3. Intelligent slot 4. USB communication 5. Emergency power off function connector (EPO connector) 6. Cooling fan 7. Input circuit breaker 8. Input/Output terminal (Refer to Diagram 3 for the details) 9.
  • Seite 9 NOTE 1: It is recommended to use suitable wire in above table or thicker for safety and efficiency. NOTE 2: The selections for color of wires should be followed by the local electrical laws and regulations. Remove the terminal block cover on the rear panel of UPS. Then connect the wires according to the following terminal block diagrams: (Connect the earth wire first when making wire connection.

  • Seite 10: Software Installation

    ● Pay highly attention to the polarity marking on external battery terminal block, and make sure the correct battery polarity is connected. Wrong connection may cause permanent damage of the UPS. ● Make sure the protective earth ground wiring is correct. The current spec, color, position, connection and conductance reliability of wire should be checked carefully.

  • Seite 11: Operations

    3. Operations 3-1. Button Operation Button Function  Turn on the UPS: Press and hold the button more than 1s to turn on the UPS. ON/Enter Button  Enter Key: Press this button to confirm the selection in setting menu. ...
  • Seite 12 LCD Panel: Display Function Backup time information Indicates the backup time in numbers. H: hours, M: minutes, S: seconds Fault information Indicates that the warning and fault occurs. Indicates the fault codes, and the codes are listed in details in section 3-9. Mute operation Indicates that the UPS alarm is disabled.

  • Seite 13: Battery Information

    Battery information Indicates the Battery capacity by 0-25%, 26-50%, 51-75%, and 76-100%. Indicates the battery is fault. Indicates low battery level and low battery voltage. Input & Battery voltage information Indicates the input voltage or frequency or battery voltage. Vac: Input voltage, Vdc: battery voltage, Hz: input frequency 3-3.
  • Seite 14 2) Press and hold the “ON” button for 1s to turn on the UPS and the buzzer will beep once. A few seconds later, the UPS will enter to AC mode. If the utility power is abnormal, the UPS will operate in Battery mode without interruption.
  • Seite 15 4) The backup time may vary from different environment temperature and load type. 5) When setting backup time for 16.5 hours (default value from LCD panel), after discharging 16.5 hours, UPS will shut down automatically to protect the battery. This battery discharge protection can be enabled or disabled through LCD panel control.

  • Seite 16: Abbreviation Meaning In Lcd Display

    3-5. Abbreviation Meaning in LCD Display Abbreviation Display content Meaning Enable Disable Auto Battery Normal mode (not CVCF mode) CVCF mode Subtract Not allowed Allow Reserved 3-6. LCD Setting There are three parameters to set up the UPS. Refer to following diagram. Parameter 1: It’s for program alternatives.
  • Seite 17 Reserved Reserved Battery voltage Calibration Reserved Inverter voltage Calibration Floating charger voltage adjustment Constant charger voltage adjustment Charger maximum current setting Battery capacity and groups setting Backup time calibration *Y means that this program can be set in this mode. 01: Output voltage ...
  • Seite 18 03: Voltage range for bypass  Interface Setting Parameter 2: Set the acceptable low voltage for bypass. Setting range is from 110V to 209V and the default value is 110V. Parameter 3: Set the acceptable high voltage for bypass. Setting range is from 231V to 276V and the default value is 264V.
  • Seite 19 08: Bypass mode setting  Interface Setting Parameter 2: OPN: Bypass allowed. When selected, UPS will run at Bypass mode depending on bypass enabled/disabled setting. FBD: Bypass not allowed. When selected, it’s not allowed for running in Bypass mode under any situations. Parameter 3: ENA: Bypass enabled.
  • Seite 20 Interface Setting Parameter 2: Select “Add” or “Sub” function to calibrate battery voltage to real figure. Parameter 3: The voltage setting range is from 0V to 5.7V. The default value is 0V. 14: reserved  Interface Setting reserved 15: Inverter voltage calibration ...

  • Seite 21: Operating Mode/Status Description

    18: Maximum charger current setting  Interface Setting Parameter 3: The maximum charging current could be adjusted. Default value is 4A for long run model and 1A for standard model. The available options are 1A, 2A, 4A. 19: Battery capacity and groups setting ...
  • Seite 22 LCD display Battery mode Description When the input voltage is beyond the acceptable range or power failure, UPS will backup power from battery and alarm will beep every 4 seconds. LCD display Bypass mode Description When input voltage is within acceptable range and bypass is enabled, turn off the UPS and it will enter Bypass mode.

  • Seite 23: Fault Code

    3-8. Fault Code Fault event Fault code Icon Fault event Fault code Icon Bus start failure None Low Inverter voltage None Bus over None Inverter output short circuited Bus under None Battery SCR short circuited None Bus unbalance None Over temperature None Inverter soft start failure None...

  • Seite 24: Trouble Shooting

    4. Trouble Shooting If the UPS system does not operate correctly, please solve the problem by using the table below. Symptom Possible cause Remedy No indication and alarm in the front The AC input power is not Check if input cable firmly display panel even though the mains is connected well.

  • Seite 25: Storage And Maintenance

    5. Storage and Maintenance 5-1. Storage Before storing, charge the UPS at least 7 hours. Store the UPS covered and upright in a cool, dry location. During storage, recharge the battery in accordance with the following table: Storage Temperature Recharge Frequency Charging Duration -25°C - 40°C Every 3 months...

  • Seite 26: Specifications

    6. Specifications MODEL VFI 6000 CT LCD VFI 10000 CT LCD CAPACITY* 6000 VA / 5400 W 10000 VA / 9000 W INPUT 110 VAC ± 3 % at 50% Load; Low Line Loss 176 VAC ± 3 % at 100% Load...
  • Seite 27 PowerWalker VFI 6000 CT LCD VFI 10000 CT LCD Bedienungsanleitung Unterbrechungsfreie Stromversorgung...
  • Seite 28 Alle Warnungen und Bedienungshinweise in dieser Anleitung müssen unbedingt beachtet werden. Bewahren sie diese Anleitung gut auf und lesen Sie die folgenden Hinweise vor der Installation sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, wenn Sie alle Sicherheitshinweise und die Bedienungsanleitung sorgfältig durchgelesen haben.
  • Seite 29 INHALTSVERZEICHNIS 1. SICHERHEITS- UND EMC HINWEISE ........................2 ITTE LESEN IE DIE FOLGENDEN ICHERHEITSHINWEISE UND DIE EDIENUNGSANLEITUNG VOR DER NSTALLATION UND ! ..........................2 RSTBENUTZUNG AUFMERKSAM DURCH 1-1. T RANSPORT UND AGERUNG ............................2 1-2. V ORBEREITUNG ................................2 1-3. I NSTALLATION ................................

  • Seite 30: Sicherheits- Und Emc Hinweise

    1. Sicherheits- und EMC Hinweise Bitte lesen Sie die folgenden Sicherheitshinweise und die Bedienungsanleitung vor der Installation und Erstbenutzung aufmerksam durch! 1-1. Transport und Lagerung Bitte transportieren Sie das USV-System nur in der Originalverpackung, um es vor Schlägen und Stößen zu schützen. Die USV muss in einem trockenen und gut belüfteten Raum aufbewahrt werden.

  • Seite 32: Anschluss Warnhinweis

    1-4. Anschluss Warnhinweis • Innerhalb gibt es keinen Standard-Nachspeiseschutz, bitte isolieren Sie die USV vor dem Betrieb entsprechend. Die Trennvorrichtung muss in der Lage sein, den USV-Eingangsstrom zu führen. • Diese USV sollte an ein TN Erdungssystem angeschlossen werden. • Die Stromversorgung für dieses Gerät muss gemäß...

  • Seite 33: Betrieb

    1-5. Betrieb Das Erdungskabel während des Betriebs nicht von der USV-Anlage abziehen, da sonst die Schutzerdung der USV-Anlage und aller angeschlossenen Verbraucher aufgehoben wird. Das USV-System verfügt über eine eigene, interne Stromquelle (Batterien). Die USV -Ausgangssteckdosen oder Ausgangsklemmen können stromführend sein, selbst, wenn die USV nicht an die Steckdose bzw.

  • Seite 34: Installation Und Betrieb

    2. Installation und Betrieb Es gibt zwei unterschiedliche Arten von Online-USV: Standard und Long-run Modell. Bitte beachten Sie folgende Modellübersicht. Modell Modell Standard Long-run Modell Modell Standard Long-run 10KL Modell Modell 2-1. Auspacken und Überprüfen Packen Sie den Inhalt aus und überprüfen Sie den Packungsinhalt. Das Paket enthält: ●...

  • Seite 35: Usv Einzelinstallation

    Diagramm 2: 6KL/10KL Rückseite Diagramm 3: 6K(L)/10K(L) Eingang/Ausgang Terminal 1. Externer Batterieanschluss 2. RS-232 Kommunikationsschnittstelle 3. Intelligent Slot 4. USB-Kommunikation 5. Stecker für Not-Aus-Schalter (EPO-Anschluss) 6. Lüfter 7. Eingangsschutzschalter 8. Eingang/Ausgang Terminal (Siehe Diagramm 3 für weitere Informationen) 9. Wartungs-Bypass-Schalter (optional) 10.
  • Seite 36 10KL HINWEIS 1: Für die Sicherheit und Effizienz wird empfohlen, ein geeignetes Kabel gemäß obiger Tabelle oder dicker zu verwenden. HINWEIS 2: Die Farbauswahl der Kabel sollte gemäß den lokalen Vorschriften für die Installation von elektrischen Geräten eingehalten werden. 5) Entfernen Sie die Klemmenabdeckung auf der Rückseite der USV. Dann schließen Sie die Kabel gemäß dem folgenden Klemmen-Diagramm an: (Schließen Sie vor der Verdrahtung zuerst das Erdungskabel an.

  • Seite 37: Software Installation

    ● Achten Sie auf die Kennzeichnung der richtigen Polarisierung auf der Klemmenabdeckung und stellen Sie sicher, die korrekte Batteriepolarität verbunden ist. Ein falscher Anschluss kann dauerhafte Schäden an Ihrer USV verursachen. ● Stellen Sie sicher, dass die Schutzleiter-Verdrahtung korrekt ausgeführt ist. Die aktuelle Spezifikation, Farbe, Position, Anschluss und Leitfähigkeit, sollte sorgfältig überprüft werden.

  • Seite 38: Betrieb

    3. Betrieb 3-1. Tastenbedienung Taste Funktion Anschalten der USV: Drücken und halten Sie die Taste für mindesten 1  Sekunde, um die USV einzuschalten. ON/ENTER-Taste Enter Taste: Drücken Sie diese Taste um die vorangegangene  Auswahloptionen in den USV Einstellungen zu bestätigen. USV ausschalten: Drücken und halten Sie die Taste für mindesten 1 Sekunde, ...

  • Seite 39: Funktion

    LCD Panel: Anzeige Funktion Backup-Zeitinformation Zeigt die Batterieentladezeit in Zahlen H: Stunden, M: Minuten, S: Sekunden Fehlermeldung Zeigt Warnungen und Fehler an. Zeigt die Fehlerkodierung, und die Kodes sind in Abschnitt 3-9 beschrieben. Stummschaltung Zeigt an, dass der USV-Alarm ausgeschaltet ist. Ausgangs- und Akkuspannung Information Zeigt die Ausgangsspannung, Frequenz oder Akkuspannung an.

  • Seite 40: Akku-Informationen

    Akkuinformationen Zeigt den Ladungszustand des Akkus in 0-25%, 26-50%, 51-75%, und 76-100% an. Zeigt an, dass der Akku nicht angeschlossen ist. Zeigt einen niedrigen Ladezustand und Spannung des Akkus an. Eingangs- & Akkuspannung Zeigt die Eingangsspannung oder -frequenz oder die Akkuspannung an. Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz 3-3.

  • Seite 41: Batteriebetrieb

    Eingangsschalters, die Spannung direkt aus den Verbrauchern. Im Bypass Modus ist die Last nicht durch die USV geschützt. Um Ihre kostbaren Geräte zu schützen, sollten Sie die USV einschalten. Siehe nächster Schritt. 2) Drücken und halten Sie die „ON“ Taste an der USV für mindestens 0.5 Sekunden bis der Alarm einmal piept.

  • Seite 42: Ausschalten Im Batteriebetrieb

    niedriger Batteriespannung die USV heruntergefahren wird. Die Anwender können einige unkritischen Lasten abschalten um den Alarm zu deaktivieren und die Back-up Zeit zu verlängern. Gibt es zu diesem Zeitpunkt keine Last die abgeschaltet werden kann, müssen Sie sobald wie möglich alle Lasten trennen, um die Daten zu speichern und die Geräte zu schützen. Ansonsten besteht die Gefahr eines Datenverlustes oder Lastfehler.
  • Seite 43 2) Nachdem der Fehler auftritt überprüfen Sie bitte die Lasten, Verdrahtung, Lüftung, Programme und Batterie. Schalten Sie die USV nicht ein, bevor die Probleme gelöst sind. Wenn die Probleme nicht behoben werden können, wenden Sie sich bitte unverzüglich an den Händler oder den Kundendienst.

  • Seite 44: Bedeutung Der Auf Dem Lcd Display Angezeigten Abkürzungen

    3-5. Bedeutung der auf dem LCD Display angezeigten Abkürzungen Abkürzung Anzeige Bedeutung Aktivieren Deaktivieren Auto Batterie Standardbetrieb (nicht CVCF Modus) CVCF Modus Subtract Unzulässig Zulässig Vorbehaltlich 3-6. LCD Einstellung Es können drei Parameter eingestellt werden . Siehe folgendes Diagramm. Parameter 1: Ist für ein alternatives Programm. Parameter 1 Beachten Sie untenstehende Tabelle bei der Einstellung.

  • Seite 45: Ausgangsspannung Schnittstelle

    Einstellung max. Batterieentladungszeit Reserviert Reserviert Reserviert Kalibrierung Batteriespannung Reserviert Inverter Spannungsanpassung Ungeerdetes Ladegerät Spannungsanpassung Konstant Ladegerät Spannungsanpassung Ladegerät maximale Stromeinstellung Batteriekapazität und Gruppeneinstellung Backup-Zeitkalibrierung *Y bedeutet, dass dieses Programm in diesem Modus eingesetzt werden kann. 01: Ausgangsspannung  Schnittstelle Einstellung Parameter 3: Ausgangsspannung Sie können folgende Ausgangsspannungen in Parameter 3 wählen:...
  • Seite 46 03: Spannungsbereich Bypass  Schnittstelle Einstellung Parameter 2: Stellen Sie die tolerable Höchst- und Niedrigspannung für den Bypass-Modus ein . Einstellungsbereich von 110V bis 209V und der Standardwert liegt bei 110V. Parameter 3: Stellen Sie die tolerable Höchst- und Niedrigspannung für den Bypass-Modus ein . Einstellungsbereich von 231V bis 276V und der Standardwert liegt bei 264V.
  • Seite 47 08: Bypass Modus Einstellung  Schnittstelle Einstellung Parameter 2: OPN: Bypass zulässig. Wenn ausgewählt, läuft die USV über den Bypass Modus, je nachdem ob dieser aktiviert oder deaktiviert ist. FBD: Bypass ist nicht zulässig. Wenn ausgewählt, ist der Bypass Modus nicht zulässig. Parameter 3: ENA: Bypass aktiviert.
  • Seite 48 13: Kalibrieren der Batteriespannung  Schnittstelle Einstellung Parameter 2: Wählen Sie “Add” oder “Sub” um die Batteriespannung einzustellen. Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der Standardwert liegt bei 0V. 14: reserviert  Schnittstelle Einstellung reserviert 15: Inverter Spannungsanpassung ...

  • Seite 49: Batteriekapazität Und Gruppeneinstellung Schnittstelle

    18: Maximale Ladestrom Einstellung  Schnittstelle Einstellung Parameter 3: Der maximale Ladestrom kann eingestellt werden. Der Standardwert ist 4A für Long-run Modelle und 1A für Standardmodelle. Die verfügbaren Optionen sind 1A, 2A, 4A. 19: Batteriekapazität und Gruppeneinstellung  Schnittstelle Einstellung Parameter 2: Stellen Sie die Batteriekapazität ein, z.B.
  • Seite 50 LCD Display Batteriebetrieb Beschreibung Falls sich die Eingangsspannung außerhalb des akzeptablen Bereichs befindet oder ein Stromausfall eintritt, ertönt der Alarm alle 4 Sekunden und die USV generiert Strom mit Hilfe der Batterien. LCD Display Bypass Modus Beschreibung Falls sich die Eingangsspannung außerhalb des akzeptablen Bereichs befindet u nd der Bypass deaktiviert ist, schalten Sie die USV aus und sie wechselt in den Bypass-Modus.

  • Seite 51: Fault Code

    3-8. Fault Code Fehlerereignis Fehlercode Symbol Fehlerereignis Fehlercode Symbol Busstartfehler Keines Inverter Niederspannung Keines Bus über Keines Inverter A Ausgangs-Kurzschluss Bus unter Keines Batterie SCR Kurzschluss Keines Bus unausgeglichen Keines Übertemperatur Keines Inverter Softstart-Fehler Keines Überlast Inverter Überspannung Keines 3-9. Warnanzeige Warnung Symbol (blinkt) Alarm...

  • Seite 52: Fehlerbehebung

    4. Fehlerbehebung Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Überprüfen Keine Anzeige Alarm Stromkabel ist nicht Stromkabel korrekt Displayfeld, obwohl das Netz normal korrekt verbunden . ist. verbunden ist .

  • Seite 53: Lagerung Und Instandhaltung

    5. Lagerung und Instandhaltung 5-1. Lagerung Laden Sie die USV für 7 Stunden. Lagern Sie die USV abgedeckt und aufrecht in einem kühlen und trocken Ort. Laden Sie die Akkus gemäß nachfolgender Tabelle: Lagertemperatur Ladungshäufigkeit Ladezeit -25°C - 40°C Alle 3 Monate 1-2 Stunden 40°C - 45°C Alle 2 Monate...

  • Seite 54: Spezifikationen

    6. Spezifikationen MODELL VFI 6000 CT LCD VFI 10000 CT LCD KAPAZITÄT* 6000 VA / 5400 W 10000 VA / 9000 W INPUT 110 VAC ± 3 % at 50% Load; Niedrige Überleitung 176 VAC ± 3 % at 100% Load...

  • Seite 55: Instrukcja Obsługi

    PowerWalker VFI 6000 CT LCD VFI 10000 CT LCD Instrukcja obsługi Awaryjny system zasilania...
  • Seite 56 Proszę zastosować się ściśle do wszystkich ostrzeżeń w instrukcji wraz z zasadami postępowania. Używaj poprawnie poniższą instrukcję oraz uważnie przeczytaj poniższe zalecenia przed instalacją urządzenia. Nie korzystaj z UPS przed uważnym przeczytaniem wszystkich informacji dotyczących bezpieczeństwa oraz instrukcji obsługi.
  • Seite 57 Spis streści 1. BEZPIECZEŃSTWO ORAZ INSTRUKCJE EMC .................. 2 1-1........................ 2 TRANSPORT I PRZECHOWYWANIE 1-2..........................2 PRZYGOTOWYWANIE 1-3............................2 INSTALACJA 1-4........................3 UWAGI INSTALACYJNE 1-5............................4 EKSPLOATACJA 1-6............................4 STANDARDY 2. INSTALACJA I URUCHOMIENIE ..................... 5 2-1.

  • Seite 58: Bezpieczeństwo Oraz Instrukcje Emc

    1. Bezpieczeństwo i instrukcje EMC Proszę uważnie przeczytać następującą instrukcję oraz instrukcje bezpieczeństwa przed instalacją oraz korzystaniem z urządzenia! 1-1. Transport i przechowywanie Proszę transportować UPS tylko i wyłącznie w oryginalnym opakowaniu w celu ochrony przed wstrząsami oraz uderzeniami. UPS musi być przechowywany w wentylowanym i suchym pomieszczeniu. 1-2.

  • Seite 59: Uwagi Instalacyjne

    1-4. Uwagi instalacyjne • Nie ma standardowego zabezpieczenia wewnątrz urządzenia, proszę więc odizolować UPS przed rozpoczęciem pracy w tym obwodzie. Urządzenie izolujące musi być w stanie przenosić prąd wejściowy do UPS. Zewnętrzny panel dystrybucji Legenda Zdalny przełącznik cewki Magnetyczno-termiczny główny przełącznik wejścia Stycznik AC jako urządzenie zabezpieczające przed zasilaniem zwrotnym Neutralny Wejście liniowe...

  • Seite 60: Eksploatacja

    1-5. Eksploatacja Nie odłączaj UPS od gniazdka zasilającego w trakcie pracy, ponieważ spowoduje to odłączenie go od linii uziemienia i podłączonych obciążeń. Urządzenie posiada własny zestaw baterii. Pamiętaj, że gniazda wyjściowe mogą być pod napięciem, nawet, jeśli UPS nie jest podłączony do sieci. W celu całkowitego odłączenia UPS, naciśnij najpierw przycisk “OFF”...

  • Seite 61: Instalacja I Uruchomienie

    2. Instalacja i uruchomienie Istnieją dwa różne rodzaje UPS: standardowy i long-run model. Proszę zapoznać się z poniższą tabelą modelów. Model Model Standardowy Model model Long-run Standardowy Model 10KL model Long-run 2-1. Zawartość opakowania i inspekcja Rozpakuj opakowanie oraz sprawdź jego zawartość. Opakowanie zawiera: ●...

  • Seite 62: Pojedyncze Podłączenie Zasilania Ups

    Diagram 1: Tylny panel 6K/10K Diagram 2: Tylny panel 6KL/10KL Diagram 3: Terminal wejścia/wyjścia 6K(L)/10K(L) 1. Złącze zewnętrznych baterii 2. Port komunikacyjny RS-232 3. Inteligentny slot 4. Port komunikacyjny USB 5. Złącze funkcji awaryjnego wyłączenia zasilania (złącze EPO) 6. Wentylator 7.
  • Seite 63 Specyfikacja okablowania (AWG) Model Wejście Wyjście Bateria Uziemienie 10KL INFO 1: Zaleca stosować się odpowiednie przewody w powyższej tabeli lub grubsze dla bezpieczeństwa i wydajności. INFO 2: Wybór koloru przewodów powinien być przestrzegany z lokalnymi przepisami dotyczącymi elektryczności. Zdejmij pokrywę listwy zaciskowej na tylnym panelu UPS. Następnie podłącz przewody zgodnie z następującymi schematami: (Najpierw podłącz jako pierwsze uziemienie podczas podłączania przewodu.

  • Seite 64: Instalacja Oprogramowania

    Uwaga: ● Dla standardowego zestawu baterii, istnieje jeden bezpiecznik DC do wyłączenia zestawu baterii i UPS.. Jednakże, dla innych zewnętrznych zestawów baterii, upewnij się, że bezpiecznik DC lub inna ochrona między UPS a zewnętrznym zestawem baterii jest zainstalowana. Jeśli nie, należy zainstalować go uważnie.

  • Seite 65: Praca

    3. Praca 3-1. Funkcje przcysików Przycisk Funkcja  Włączanie UPS: Naciśnij i przytrzymaj przycisk dłużej niż 1s aby wyłączyć UPS. ON/ Przycisk Enter  Przycisk Enter: Naciśnij ten przycisk, aby potwierdzić wybór w menu ustawień.  Wyłączanie UPS: Naciśnij i przytrzymaj przycisk dłużej niż 1s, aby wyłączyć UPS. OFF/Przycisk ESC ...
  • Seite 66 LCD Panel: Wyświetlacz Funkcja Informacja o czasie podtrzymania baterii Wskazuje czas podtrzymania baterii przy aktualnym obciążeniu. H: godziny, M: minuty, S: sekundy Informacja o błędzie Wskazuje informację oznaczającą błąd. Wskazuje kod błędu. Kody są szczegółowo wymienione w sekcji 3-9. Tryb wyciszenia Wskazuje, że alarm UPS jest wyłączony.

  • Seite 67: Sygnały Dźwiękowe

    Informacje o baterii Wskazuje poziom naładowania baterii 0-25%, 26-50%, 51-75%, 76-100%. Wskazuje, że bateria nie jest podłączona. Wskazuje słabą baterię lub jej niskie napięcie. Informacja o napięciu wejścia i baterii Wskazuje napięcie wyjściowe lub częstotliwości lub napięcia baterii. Vac: napięcie wejściowe, Vdc: napięcie baterii, Hz: częstotliwość wejściowa 3-3.

  • Seite 68: Ładowanie Baterii

    INFO: Gdy UPS jest w trybie Bypass, napięcie wyjściowe bezpośrednio dostarczane po tym jak zostanie włączony bezpiecznik wejściowy. W trybie Bypass, obciążenie nie jest chronione przez UPS. W celu ochrony cennych urządzeń, należy włączyć UPS. 2) Naciśnij i przytrzymaj przycisk “ON” przez 1s, aby włączyć UPS. Wyda on sygnał dźwiękowy. Kilka sekund później, UPS przejdzie do trybu AC.
  • Seite 69 wkrótce automatycznie. Użytkownicy mogą wyłączyć pewne dopuszczalne obciążenia, aby wyłączyć alarm wyłączania UPS i przedłużyć czas podtrzymania pracy baterii. Jeśli nie możesz przełączyć więcej urządzeń w tym samym czasie, powinieneś je wyłączyć jak najszybciej jak to możliwe w celu ochrony urządzeń lub zapisać dane. W przeciwnym razie istnieje ryzyko utraty danych lub braku zasilania.

  • Seite 70: Znaczenie Skrótów Na Wyświetlaczu Lcd

    10. Praca w trybie błędu 1) Gdy wyświetla się dioda błędu LED a urządzenie wydaje ciągły sygnał oznacza to krytyczny błąd UPS. Użytkownicy mogą uzyskać kod błędu z panelu wyświetlacza. Proszę sprawdzić rozwiązanie problemu tabeli w rozdziale 4. 2) Proszę sprawdzić obciążenia, okablowanie, wentylację, narzędzia, etc. Po wystąpieniu błędu. Nie próbuj włączać...

  • Seite 71: Ustawienia Lcd

    3-6. Ustawienia LCD Istnieją trzy parametry do ustawienia UPS. Spójrz poniższy schemat. Parametr 1: Jest programów alternatywnych. Parametr 1 Spójrz na tabelę poniżej dla programów do skonfigurowania. Parametr 2 i 3 są opcjami ustawień lub wartościami dla każdego programu. Info: Wybierz przycisk “Up” lub “Down”, aby zmienić...
  • Seite 72 01: Napięcie wyjściowe  Interfejs Ustawienia Parametr 3: Napięcie wyjściowe Możesz wybrać następujące napięcia wyjściowe w parametrze 3: 208: napięcie wyjściowe to 208Vac 220: napięcie wyjściowe to 220Vac 230: napięcie wyjściowe to 230Vac 240: napięcie wyjściowe to 240Vac 02: Output frequency ...
  • Seite 73 04: Zakres częstotliwości dla bypass  Interfejs Ustawienia Parameter 2: Ustawienie akceptowalnej niskiej częstotliwości dla bypass. System - 50 Hz: Zakres ustawień jest od 46.0Hz do 49.0Hz. System - 60 Hz: Zakres ustawień jest od 56.0Hz do 59.0Hz. Domyślna wartość to 46.0Hz/56.0Hz. Parameter 3: Ustawienie akceptowalnej wysokiej częstotliwości dla bypass.
  • Seite 74 aktywowany. DIS: Bypass niedozwolony. Kiedy jest wybrany, tylko automatyczny bypass jest dozwolony (manualny nie). Ręczny bypass oznacza użytkownika manualnie operującym UPS w trybie Bypass. Przykład, naciśnięcie przycisku OFF w trybie AC do włączenia trybu Bypass. 09: Maksymalne ustawienie czasu rozładowania baterii ...
  • Seite 75 13: Kalibracja napięcia baterii  Interfejs Ustawienia Parametr 2: Wybierz “Add” lub “Sub”, aby skalibrować napięcie baterii do realnego wykorzystania. Parametr 3: Zakres napięcia mieści się w przedziale od 0V do 5.7V. Wartością domyślną jest 0V. 14: Zarezerwowane  Interfejs Ustawienia Zarezerwowane 15: Kalibracja napięcia inwertera...

  • Seite 76: Tryby Pracy/Opis Statusów

    18: Ustawienie maksymalnego natężenia ładowarki  Interfejs Ustawienia Parametr 3: Maksymalne natężenie ładowania może być regulowane. Domyślną wartością jest 4A dla modeli long run oraz 1A dla standardowych modeli. Dostępnymi opcjami są 1A, 2A, 4A. 19: Pojemność baterii i ustawienia grup ...
  • Seite 77 Tryb CVCF Opis Gdy częstotliwość wejściowa jest między 46 a 64Hz, UPS może być ustawiony ze stałą częstotliwością wyjściową, 50 Hz lub 60 Hz. UPS będzie nadal ładować baterie w tym trybie. Wyświetlacz Tryb baterii Opis Gdy napięcie wejściowe jest poza zakresem lub nastąpiła awaria zasilania, UPS przejdzie w tryb bateryjny a alarm będzie sygnalizował...

  • Seite 78: Kody Błędów

    3-8. Kody błędów Zdarzenie Kod błędu Ikona Zdarzenie Kod błędu Ikona Awaria startu Bus Brak Niskie napięcie inwertera Brak Bus over Brak Zwarcie wyjścia inwertera Bus under Brak Zwarcie baterii SCR Brak Niezbalansowany Bus Brak Wysoka temperatura Brak Awaria soft startu inwertera Brak Przeładowanie Wysokie napięcie inwertera...

  • Seite 79: Rozwiązywanie Problemów

    4. Rozwiązywanie problemów Jeżeli system UPS nie działa prawidłowo, należy rozwiązać problem za pomocą poniższej tabeli. Symptom Możliwe powody Rozwiązanie Brak wskaźników oraz alarmu na Źle został podłączony kabel Sprawdź poprawność przednim panelu wyświetlacza zasilający. podłączenia zasilania. pomimo prawidłowego działania sieci. Ikona oraz kod ostrzegawczy Ustaw...

  • Seite 80: Przechowywanie I Konserwacja

    5. Przechowywanie i konserwacja 5-1. Przechowywanie Przed przechowywaniem, ładuj baterie UPS, przez co najmniej 7 godzin. Przechowuj UPS w pozycji pionowej w chłodnym, suchym miejscu. Podczas długotrwałego przechowywania, powinno się systematycznie ładować baterie zgodnie z poniższą tabelą: Tmp. przechowywania Cykl ładowania Długość...

  • Seite 81: Specyfikacja

    6. Specyfikacja MODEL VFI 6000 CT LCD VFI 10000 CT LCD POJEMNOŚĆ* 6000 VA / 5400 W 10000 VA / 9000 W WEJŚCIE 110 VAC ± 3 % at 50% Load; Niskie straty sieci 176 VAC ± 3 % at 100% Load...
